용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

제가 지금 온라인 채팅 해요

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워
용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워 용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워 용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워 용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워 용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워 용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워 용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

큰 이미지 :  용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

제품 상세 정보:
원래 장소: 중국
브랜드 이름: JIAYAO
인증: ISO9001:2008 SGS COC
모델 번호: 3개 다리 앵글 타워
결제 및 배송 조건:
최소 주문 수량: >=4톤
가격: >=4 Tons,US$1300;>=100 Tons,US$1000
포장 세부 사항: 20GP 또는 40HQ
배달 시간: 배달 시간: 30% 보증금을 받은 후 30일
지불 조건: 신용장, 전신환
공급 능력: 달 당 500 톤
접촉 지금 챗팅하세요

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

설명
제품명: 용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워 기준: ANSI/TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1
아연 도금 표준: ASTM A123/ISO 1461 재료: 앵글강 Q235 Q355 Q420 ASTM A36 A572 Gr50
너트 및 볼트: 등급 8.8/6.8/4.8 풍속: ≥60M/S
키: 사용자 정의 가능(일반적으로 10m~100m) 생활 시간: 20년 이상
부식 방지 처리: 뜨거운 담근 아연 도금 표준 준수: ISO 및 IEC 표준 충족
안테나 부하: 최대 12개의 안테나 기초 유형: 콘크리트 기초

5G 통신 기지국용 핫 딥 아연 도금 강철 구조물 자립형 3각 강철 통신 타워

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워



용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

3각 강철 타워는 통신 장비 제조 기술 분야, 특히 삼각 무선 통신 타워에 속하며, 타워 본체, 피뢰침을 포함합니다. 타워 본체는 삼각 타워 본체 겹침으로 형성되고, 타워 본체의 타워 발은 지면에 고정되며, 피뢰침은 타워 본체 상단에서 뻗어 나옵니다. 타워 본체는 등경사 또는 단일 가변 경사의 타워 본체 겹침이며, 타워 본체 단면은 앵글 강철이고, 횡단면은 등변 삼각형입니다. 타워 본체에는 상단에서 하단으로 순차적으로 다수의 작업 플랫폼이 제공됩니다. 본 실용신안은 삼각 무선 통신 타워가 안전하고 신뢰할 수 있으며 구조가 간단하다는 장점을 가지고 있습니다.
제품 설명

설계
1. 설계 코드 ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
구조용 강철
2. 등급 연강 고장력강
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q355B, Q355C,Q355D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. 설계 풍속 최대 250 km/h
4. 허용 처짐 0.5 ~1.0도 @ 작동 속도
5. 인장 강도 (Mpa) 360~510 470~630
6. 항복 강도 (t≤16mm) (Mpa) 235 355
7. 신율 (%) 20 24
8. 충격 강도 KV (J) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
볼트 및 너트
9. 등급 등급 4.8, 6.8, 8.8
10. 기계적 성질 표준
10.1 볼트 ISO 898-1
10.2 너트 ISO 898-2
10.3 와셔 ISO 6507-1
11. 치수 표준
11.1 볼트 DIN7990, DIN931, DIN933
11.2 너트 ISO4032, ISO4034
11.3 와셔 DIN7989, DIN127B, ISO7091
용접
12. 방법 CO2 차폐 아크 용접 & 잠수 아크 용접(SAW)
13. 표준 AWS D1.1
아연 도금
14. 강철 섹션의 아연 도금 표준 ISO 1461 또는 ASTM A123
15. 볼트 및 너트의 아연 도금 표준 ISO 1461 또는 ASTM A153

3각 강철 타워 본체란 무엇인가요?

3각 강철 타워의 본체는 타워의 핵심 하중 지지 구조물로, 삼각형 형태로 특징지어집니다. 상단에 연결된 세 개의 수직 강철 다리(또는 기둥)와 높이 전체에 걸쳐 다리를 연결하는 추가적인 앵글 강철 연결 부재로 구성됩니다. 일반적으로 아연 도금 강철 섹션으로 제작되는 본체는 수직 하중(예: 안테나, 장비 및 타워 자체의 무게)과 수평 하중(예: 바람, 눈 또는 지진력)을 효율적으로 견딜 수 있도록 설계되었습니다. 앵글 디자인과 삼각형 프레임워크는 혹독한 환경 조건에서도 뛰어난 안정성을 제공하며, 아연 도금 강철은 부식 저항성과 장기적인 내구성을 보장합니다. 본체는 통신, 전력 전송 또는 감시 장비를 장착하기 위한 주요 지지 구조물 역할을 합니다.
용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

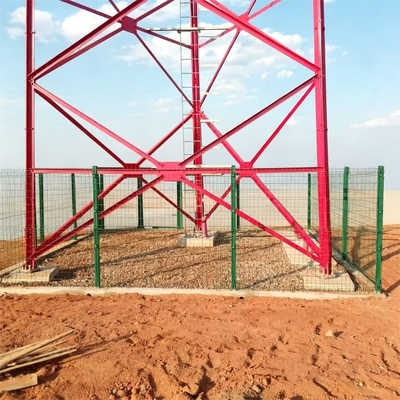

3각 강철 타워 발이란 무엇인가요?

3각 강철 타워의 "발"은 각 수직 다리의 기초 부분을 말하며, 타워의 기초와 접촉합니다. 타워와 그 하중(장비, 바람 등)의 전체 무게를 하부 기초로 전달하여 구조물이 지면에 안전하게 고정되도록 하는 중요한 구성 요소입니다. 발은 일반적으로 콘크리트 또는 강화 기초에 단단히 부착되는 연결 플레이트, 볼트 또는 앵커 포인트로 설계됩니다. 타워 본체와 일관된 고강도 아연 도금 강철로 제작된 발은 전단, 인장 및 압축력을 견디도록 설계되어 타워가 움직이거나 넘어지는 것을 방지합니다. 그 설계는 최대 안정성을 위해 기초와의 호환성을 보장하는 현장 지질 조건에 맞춰져 있습니다.
용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워
3각 강철 타워의 사다리와 케이블 트레이란 무엇인가요?



  • 사다리: 타워 본체를 따라 설치되는 안전 접근 부품으로, 설치, 유지 보수 또는 검사를 위해 작업자가 상단(또는 중간 플랫폼)으로 올라갈 수 있는 안전한 경로를 제공합니다. 사다리는 일반적으로 아연 도금 강철로 제작되어 부식 저항성과 강도를 제공하며, 편안한 등반을 위해 표준 간격으로 발판이 배치됩니다. 작업자를 낙상으로부터 보호하기 위해 손잡이, 추락 방지 시스템 또는 케이지 인클로저와 같은 안전 기능이 포함될 수 있습니다.
  • 케이블 트레이: 타워 본체에 장착되는 구조 채널 또는 트레이로, 타워의 기초와 상단의 장비 사이를 연결하는 케이블(예: 통신 케이블, 전력 케이블 또는 신호선)을 정리, 지지 및 보호하도록 설계되었습니다. 케이블 트레이는 케이블을 깔끔하게 유지하고, 꼬임이나 환경 요인(바람, 비, 자외선)으로 인한 손상을 방지하며, 유지 보수를 위한 쉬운 접근을 용이하게 합니다. 다른 타워 구성 요소와 마찬가지로, 내구성과 타워의 부식 방지 설계와의 호환성을 보장하기 위해 종종 아연 도금 강철로 제작됩니다. 사다리와 케이블 트레이는 안전한 접근과 효율적인 케이블 관리를 가능하게 하여 타워의 기능을 향상시킵니다.


용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워
3각 강철 타워는 어떻게 설치하나요?

3각 강철 타워의 설치는 체계적이고 안전 중심적인 프로세스를 따릅니다:

  1. 현장 조사 및 기초 준비: 먼저, 최적의 위치를 결정하고 지질 조건을 평가하며 잠재적인 환경 또는 구조적 제약(예: 풍속, 지진 활동)을 식별하기 위해 상세한 현장 조사를 수행합니다. 그런 다음, 타워의 무게와 하중 요구 사항에 맞춰 견고한 기초(일반적으로 콘크리트 또는 강화 콘크리트)를 건설합니다. 기초는 타워의 발을 지지하기 위해 수평이고 지면에 단단히 고정되어야 합니다.
  2. 타워 부품 조립: 사전 제작된 부품(강철 다리, 연결 부재, 사다리, 케이블 트레이)을 현장으로 운반합니다. 현장에서 삼각 타워 본체를 조립합니다: 세 개의 다리를 정렬하고, 앵글 연결 부재를 부착하여 타워 구조를 형성하며, 조립 중에 사다리와 케이블 트레이와 같은 보조 부품을 설치합니다.
  3. 타워 설치: 크레인 또는 특수 리프팅 장비를 사용하여 조립된 타워(또는 더 높은 타워의 경우 그 일부)를 수직 위치로 들어 올립니다. 타워의 발을 기초의 앵커 포인트와 신중하게 정렬하고 볼트 또는 앵커를 사용하여 고정하여 타워를 제자리에 고정합니다.
  4. 장비 설치: 의도된 장비(예: 안테나, 마이크로파 접시, 전력 전송선)를 타워의 상단 플랫폼 또는 지정된 장착 지점에 장착합니다. 사전 설치된 케이블 트레이를 통해 케이블을 라우팅하여 장비를 기초에 연결합니다.
  5. 품질 관리 및 안전 점검: 타워의 구조적 무결성(예: 볼트 조임 상태, 부품 정렬, 부식 저항성)을 확인하기 위해 엄격한 품질 검사를 수행합니다. 산업 표준 준수를 보장하기 위해 설치 전반에 걸쳐 안전 프로토콜(예: 작업자 추락 방지, 장비 하중 테스트)을 구현합니다. 최종 점검을 통해 타워가 안정적이고 장비가 올바르게 설치되었으며 모든 시스템이 의도한 대로 작동하는지 확인합니다.

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워
앵글 강철 타워 아연 도금 테스트.

아연 도금은 앵글 강철 타워(예: 3각 강철 타워)에 대한 중요한 공정으로, 실외의 혹독한 환경(예: 바람, 비, 습기 및 산업 오염 물질 노출)에서 부식 저항성을 제공하고 구조물의 서비스 수명을 연장합니다. 아연 도금 코팅이 품질 표준을 충족하고 의도한 대로 성능을 발휘하도록 하기 위해 일련의 엄격한 테스트 절차가 수행됩니다.

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워
자세한 내용은 여기를 클릭하십시오!!!!!!

포장 및 배송

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워​

협력 고객

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

​​

인증

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워​



자세한 내용은 여기를 클릭하십시오!!!!!!





맞춤형 제품 유형 및 장점

자립형 타워 
자립형 타워는 일반적으로 3각 또는 4각 타워이며, 재질은 강관 또는 앵글 강철입니다. 연결에 있어서는 관형 타워는 플랜지로 연결되고, 앵글 강철 타워는 너트와 볼트로 연결됩니다. 
특징: 
1. 바람 하중 계수가 작고 바람 저항성이 강합니다. 
2. 토지 자원을 절약하고 위치가 편리합니다. 
운송 및 설치가 편리합니다. 



용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워





파이프 강철 타워
튜브 타워는 강관으로 만들어진 타워 기둥과 삼각형 모양의 타워 본체 섹션을 가진 자립형 고층 강철 구조물을 말합니다. 주요 특징은 세 개의 튜브 타워 기둥이 강관으로 만들어지고 타워 본체 섹션이 삼각형 모양이라는 것으로, 앵글 강철과 다른 고층 강철 구조물입니다.

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

단극 타워

단극 타워는 아름다운 외관, 9~18제곱미터의 작은 면적, 비용 효율성으로 널리 사용되는 유형이며 대부분의 건설에서 채택됩니다. 타워 본체는 더 합리적인 단면을 채택하며, 고강도 볼트 또는 겹침(슬립 연결)을 통해 연결됩니다. 설치가 용이하고 다양한 복잡한 현장 조건에 적응할 수 있습니다.

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워



가대 타워 
가대 타워는 참신한 외관을 가지고 있으며, 가장 큰 특징은 강철 가이 와이어를 사용하여 강화된다는 것입니다. 가대 타워는 경제적이고 실용적인 일반적인 통신 타워 유형입니다. 다른 타워보다 가볍고 저렴합니다. 넓은 지리적 지역에 매우 적합합니다. 

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

경계 타워
감시탑은 주변 환경을 관찰하는 데 주로 사용되는 다기능 건물이며 여러 분야에서 중요한 역할을 합니다. 그 디자인은 자연 환경과의 조화와 통일을 강조하며, 건축 양식은 일반적으로 주변 환경과 조화를 이룹니다. 관측탑은 일반적으로 타워 본체, 플랫폼, 타워 및 사다리로 구성되며, 컴팩트하고 내구성이 뛰어난 구조를 가집니다.

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

위장 나무 타워
위장 나무 타워는 또한 생체 모방 나무 타워의 인공 나무의 일종으로, 실제와 같은 기초에 세심한 디자인을 더하여 관광 지역, 공원 및 광장의 실제 나무들 사이에 배치될 때 자연의 일부가 됩니다. 
특징: 
1. 정교한 구조와 화려한 외관. 
2. 강한 구조적 안정성과 긴 작동 수명. 
3. 작은 면적 차지 및 큰 경제적 효과.

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워

우리의 서비스

JIAYAO CO., LTD.는 ISO9001 인증을 받은 전문 통신 타워 제조업체입니다. 우리는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개국으로 수출되었습니다.
우리는 앵글 강철 타워, 튜브 강철 타워, 단극 타워, 소나무 타워, 가대 타워 및 경계 타워의 설계 및 제조를 전문으로 합니다. 당사의 부서에는 설계, 연구 개발, 검사, 실험실, QC, 아연 도금 및 강철 타워 부서가 있습니다. 당사의 원자재는 중국의 유명 철강 공장인 HBIS 그룹, Baowu Steel Group, Shougang Group에서 공급됩니다.

​용융 아연 도금 강철 구조를 갖춘 5G 통신 기지국용 자립형 3개 다리 각도 강철 통신 타워



자주 묻는 질문

Q: 허용되는 최소 주문 수량은 얼마인가요?
A: 허용되는 최소 주문 수량은 1세트입니다. 소량의 시험 주문도 환영합니다.

Q: 배송 시간은 어떻게 되나요?
A: 보증금을 받은 후 25일 이내입니다.

Q: 허용되는 결제 조건은 무엇인가요?
A: TT, L/C, Paypal, Western Union, .

Q: 저를 위해 OEM을 할 수 있나요?
A: 모든 OEM 주문을 수락합니다. 저희에게 연락하여 디자인을 알려주시면 합리적인 가격을 제공해 드리겠습니다.

Q: 견적은 언제 받을 수 있나요?
A: 일반적으로 문의를 받은 후 24시간 이내에 견적을 보내드립니다. 견적을 매우 긴급하게 받아야 하는 경우, 문의 우선순위를 고려할 수 있도록 전화 또는 이메일로 알려주십시오.

Q: 통신 타워 구조 표준이 ANSI / TIA/ EIA-222-G인가요?
A: 네.

Q: 핫 딥 아연 도금 표준이 ASTM A 123/153인가요?
A: 네.

Q: 계산서를 제공할 수 있나요?
A: 네, 하지만 계산서는 유료입니다.

Q: 제품 수명은 얼마나 되나요?
A: 50년입니다.
Q; 타워 구조가 일체형인가요?
A: 아니요, 고객의 요청에 따라 설계 및 생산할 수 있습니다.

Q: 결제 방법은 무엇인가요?
A: T/T로 30%를 보증금으로, 잔금은 T/T 또는 L/C로 지급합니다.


필요하시면 24시간 언제든지 환영합니다!
