제품 상세 정보:
접촉
지금 챗팅하세요
|

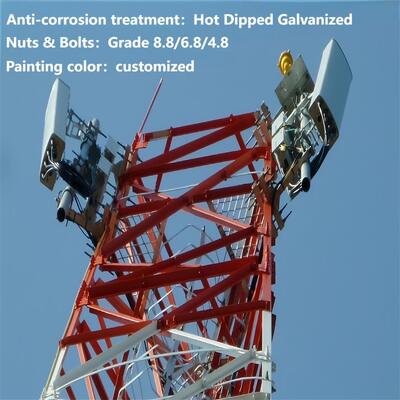

| 제품명: | 뜨거운 딥 아연 도금 3 4 다리가 있는 각도 강철 타워 격자 통신 타워 Q345B GSM CDMA LTE 휴대전화 신호 기지국 사이트용 고강도 강철 | 기준: | ANSI/TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 |
|---|---|---|---|
| 아연 도금 표준: | ASTM A123/ISO 1461 | 재료: | 앵글 스틸 Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| 너트 및 볼트: | 등급 8.8/6.8/4.8 | 풍속: | ≥60M/S |
| 키: | 5-110, 맞춤형 | 생활 시간: | 20년 이상 |
| 부식 방지 처리: | 뜨거운 담근 아연 도금 | 애플리케이션: | 통신탑 |
| 안테나 부하: | 최대 12개의 안테나 | 색상: | 은색 또는 RAL 색상 별표, 맞춤형 |
| 표준 준수: | ISO 및 IEC 표준 충족 | 공급 유형: | 제조업체 |
| 전자레인지 접시 로드: | 최대 6가지 요리 | 설치 유형: | 볼트로 고정됨 |
| 강조하다: | 3 다리 앵글러 스틸 탑,Q345B 고강도 철강 통신탑,GSM CDMA LTE를 위한 라티스 통신 타워 |
||
| 설계 | ||

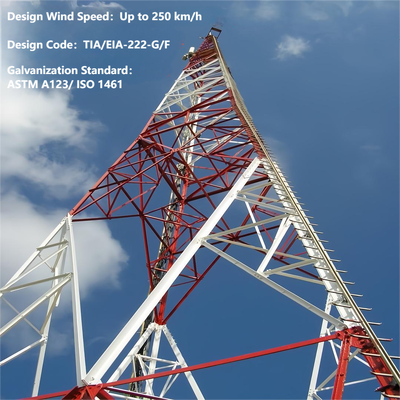

| 1. 설계 코드 | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 구조용 강철 | ||
| 2. 등급 | 연강 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 작동 속도에서 0.5 ~ 1.0도 | |
| 5. 인장 강도 (Mpa) | 360~510 | 470~630 |
| 6. 항복 강도 (t≤16mm) (Mpa) | 235 | 355 |
| 7. 신장률 (%) | 20 | 24 |
| 8. 충격 강도 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 성질 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 잠수 아크 용접(SAW) | |

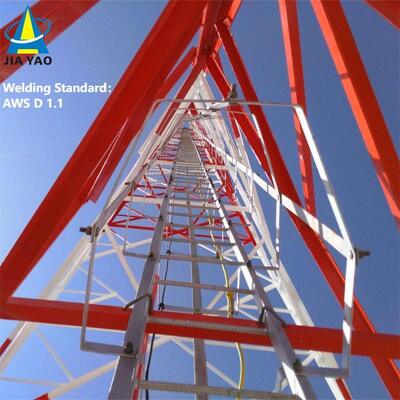

| 13. 표준 | AWS D1.1 | |
| 아연 도금 | ||

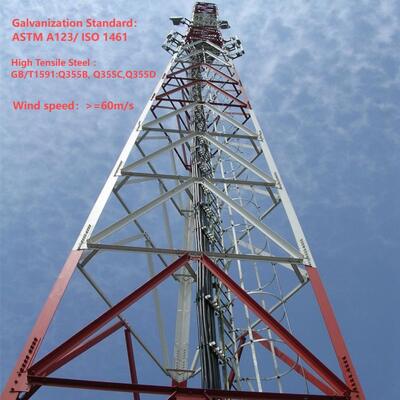

| 14. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 15. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
3개의 다리를 가진 앵글 강철 타워 본체란 무엇인가요?
3개의 다리를 가진 앵글 강철 타워의 본체는 타워의 핵심 하중 지지 구조로, 삼각형 구성이 특징입니다. 세 개의 수직 강철 다리(또는 기둥)로 구성되며 상단에서 연결되고, 높이 전체에 걸쳐 다리를 연결하는 추가 앵글 강철 연결 부재가 있습니다. 일반적으로 아연 도금 강철 섹션으로 제작되는 본체는 수직 하중(예: 안테나, 장비 및 타워 자체의 무게)과 수평 하중(예: 바람, 눈 또는 지진력)을 효율적으로 견딜 수 있도록 설계되었습니다. 앵글 디자인과 삼각형 프레임워크는 혹독한 환경 조건에서도 뛰어난 안정성을 제공하며, 아연 도금 강철은 부식 방지 및 장기적인 내구성을 보장합니다. 본체는 통신, 전력 전송 또는 감시 장비를 장착하기 위한 주요 지지 구조 역할을 합니다.
3개의 다리를 가진 앵글 강철 타워 발이란 무엇인가요?
3개의 다리를 가진 앵글 강철 타워의 "발"은 각 수직 다리의 베이스 부분을 말하며, 타워의 기초와 접촉합니다. 타워와 그 하중(장비, 바람 등)의 전체 무게를 하부 기초로 전달하여 구조물이 지면에 안전하게 고정되도록 하는 중요한 구성 요소입니다. 발은 일반적으로 콘크리트 또는 강화 기초에 단단히 부착되는 연결 플레이트, 볼트 또는 앵커 포인트로 설계됩니다. 고강도 아연 도금 강철(타워 본체와 일관됨)로 제작된 발은 전단, 인장 및 압축력을 견딜 수 있도록 설계되어 타워가 움직이거나 넘어지는 것을 방지합니다. 그 설계는 최대 안정성을 위해 기초와의 호환성을 보장하는 현장 지질 조건에 맞춰져 있습니다.
3개의 다리를 가진 앵글 강철 타워의 사다리와 케이블 트레이란 무엇인가요?
3개의 다리를 가진 앵글 강철 타워는 어떻게 설치하나요?
3개의 다리를 가진 앵글 강철 타워의 설치는 체계적이고 안전 중심적인 프로세스를 따릅니다:
아연 도금은 앵글 강철 타워(예: 3개의 다리를 가진 앵글 강철 타워)에 중요한 공정으로, 부식 방지 기능을 제공하고 실외의 혹독한 환경(예: 바람, 비, 습기 및 산업 오염 물질 노출)에서 구조물의 서비스 수명을 연장합니다. 아연 도금 코팅이 품질 표준을 충족하고 의도한 대로 성능을 발휘하도록 하기 위해 일련의 엄격한 테스트 절차가 수행됩니다. 아래는 앵글 강철 타워의 아연 도금 테스트에 대한 자세한 개요입니다:
1. 아연 도금 테스트의 주요 목표
테스트의 주요 목표는 다음과 같습니다:
적절한 코팅 두께(장기적인 부식 방지를 보장하기 위해).
아연 코팅의 균일성 및 접착력(벗겨짐 또는 박리 방지).
결함 없음(예: 균열, 구멍, 노출된 부분 또는 과도한 아연 축적).
부식 저항성(코팅이 환경 열화를 견딜 수 있는지 확인).
2. 아연 도금 앵글 강철 타워의 주요 테스트 방법
테스트는 일반적으로 두 단계로 수행됩니다: 공장 아연 도금 후(다리, 연결 부재 또는 사다리 발판과 같은 개별 구성 요소) 및 설치 후(조립된 타워에 대한 현장 점검). 가장 일반적인 방법은 다음과 같습니다:
A. 코팅 두께 측정
아연 코팅 두께는 부식 저항성에 직접적인 영향을 미칩니다. 너무 얇은 층은 조기에 실패하고, 과도한 두께는 취약성 또는 구성 요소의 부적절한 맞춤을 유발할 수 있습니다.
테스트 표준: ASTM A123(구조용 강철의 핫 딥 아연 도금) 또는 ISO 1461(철 및 강철 제품의 핫 딥 아연 도금 코팅)과 같은 국제 표준을 준수합니다.
테스트 도구:
자기 두께 게이지: 가장 널리 사용되는 비파괴 방법입니다. 자기 프로브와 강철 기판 사이의 거리를 측정하여 코팅 두께를 계산합니다. 각 구성 요소의 여러 지점(예: 제곱미터당 3~5개 지점)에서 측정하며, 고응력 영역(예: 다리 조인트, 볼트 구멍)과 코팅하기 어려운 영역에 중점을 둡니다.
마이크로미터(파괴적): 검증을 위해 구성 요소의 작은 부분을 절단하고 마이크로미터로 코팅 두께를 직접 측정합니다(샘플 테스트에만 사용, 완성된 부품에는 사용하지 않음).
합격 기준: 구조용 강철 구성 요소의 일반적인 최소 두께 범위는 85~120 μm(마이크로미터)이며, 강철의 두께와 용도에 따라 다릅니다(예: 해안 또는 산업 지역의 타워는 더 두꺼운 코팅이 필요할 수 있습니다).
B. 접착력 테스트(결합 강도)
아연 코팅과 강철 기판 사이의 강력한 결합은 운송, 설치 또는 기계적 응력(예: 바람 유발 진동) 노출 중 벗겨짐을 방지합니다.
굽힘 테스트: 아연 도금 강철 샘플(예: 앵글 강철 섹션)을 맨드릴(강철 두께와 일치하는 직경) 주위로 180° 구부립니다. 구부린 후 코팅에 균열, 박리 또는 강철에서 분리되는지 검사합니다. 눈에 보이는 분리는 허용되지 않습니다.
망치 테스트: 무게가 있는 망치(일반적으로 0.5~1kg)를 여러 지점에서 코팅에 단단히 내리칩니다. 코팅은 벗겨지거나 박리되거나 들리지 않아야 합니다. 강철 기판을 노출시키지 않는 약간의 움푹 들어간 부분만 허용됩니다.
칼 테스트: 날카롭고 톱니가 없는 칼을 사용하여 코팅에 십자형 절단(격자 패턴)을 만듭니다. 절단 위에 접착 테이프를 붙이고 빠르게 떼어냅니다. 최소한의 코팅 제거(있는 경우)만 허용됩니다.
C. 시각 및 표면 결함 검사
시각 검사는 코팅 무결성을 손상시키는 명백한 결함을 식별합니다.
절차: 각 아연 도금 구성 요소(및 조립된 타워)를 육안 또는 확대경(10배 확대)으로 검사하여 다음을 확인합니다:
노출된 부분(노출된 강철), 구멍 또는 핀홀.
균열, 물집 또는 고르지 않은 아연 축적(예: 부적절한 아연 도금으로 인한 "흐름" 또는 "물방울").
오염(예: 코팅 아래의 기름, 먼지 또는 산화물 층).
합격 기준: 노출된 강철은 보이지 않아야 합니다. 구성 요소의 맞춤 또는 구조적 성능에 영향을 미치지 않는 경우 작은 표면 불규칙성(예: 작은 아연 노듈)은 허용됩니다.
D. 부식 저항성 테스트
이는 코팅이 시간이 지남에 따라 녹과 열화를 견딜 수 있는 능력을 검증합니다.
염수 분무(안개) 테스트: 일반적인 가속 부식 테스트(ASTM B117 또는 ISO 9227 준수). 아연 도금 샘플을 제어된 온도(35°C)에서 5% 염화나트륨(염수)의 연속적인 안개가 분무되는 챔버에 배치합니다. 샘플은 주기적으로(예: 24, 48, 100 또는 500시간 후) 붉은 녹(강철 부식) 또는 흰 녹(아연 산화)의 징후에 대해 검사합니다.
합격: 구조용 타워의 경우, 코팅은 최소 100~500시간(응용 환경에 따라 다름) 동안 붉은 녹에 저항해야 합니다. 흰 녹(일시적인 산화아연층)은 정상이며 실패를 나타내지 않지만 과도하게 퍼지지 않아야 합니다.
현장 노출 테스트: 장기 테스트에는 타워의 의도된 환경(예: 해안, 사막 또는 산업 지역)에 샘플 구성 요소를 설치하고 수개월 또는 수년에 걸쳐 부식을 모니터링하는 것이 포함됩니다. 이는 실제 성능을 검증합니다.
E. 화학 성분 분석(선택 사항)
아연 코팅이 순도 표준을 충족하는지 확인하기 위해 아연 도금 욕조 또는 코팅 샘플에 대한 화학 분석을 수행할 수 있습니다.
테스트 방법: 원자 흡수 분광법(AAS) 또는 X선 형광법(XRF)을 사용하여 아연 함량(핫 딥 아연 도금의 경우 일반적으로 ≥98% 순수 아연)을 측정하고 코팅 품질을 저하시킬 수 있는 불순물(예: 납, 철)을 감지합니다.
3. 테스트 표준 및 준수
앵글 강철 타워의 아연 도금 테스트는 일관성과 신뢰성을 보장하기 위해 산업별 표준을 준수해야 합니다:
ASTM 표준: ASTM A123(핫 딥 아연 도금), ASTM B117(염수 분무 테스트), ASTM A817(송전탑용 아연 도금 강철).
ISO 표준: ISO 1461(아연 도금 코팅), ISO 9227(염수 분무 테스트).
현지/산업별 표준: 통신 또는 전력 전송 타워의 경우 규제 기관(예: 전력 인프라의 경우 IEEE, 통신 타워의 경우 ITU) 또는 프로젝트 사양에서 추가 요구 사항을 설정할 수 있습니다.
4. 설치 후 테스트
타워가 조립 및 설치된 후, 아연 도금 코팅이 운송, 리프팅 또는 조립 중에 손상되지 않았는지 확인하기 위해 현장 점검이 수행됩니다:
중요 조인트(예: 다리-기초 연결, 사다리 부착)에서 코팅 두께를 다시 측정합니다.
강철 기판을 노출시킨 긁힘, 찍힘 또는 마모를 검사합니다(손상이 경미한 경우 아연이 풍부한 페인트로 보수).
볼트 구멍 및 연결 지점(마모가 심한 영역)이 적절한 코팅 두께를 유지하는지 확인합니다.
요약
앵글 강철 타워의 아연 도금 테스트는 두께, 접착력, 표면 품질 및 부식 저항성에 중점을 둔 포괄적인 공정입니다. 엄격한 표준을 준수하고 공장 및 현장 테스트를 모두 수행함으로써 아연 코팅의 무결성이 보장되어 타워가 혹독한 환경 조건을 견딜 수 있고 통신, 전력 전송 및 기타 인프라 응용 분야에서 장기적인 신뢰성을 제공할 수 있습니다.
맞춤형 제품 유형 및 장점
단극 타워는 아름다운 외관, 9~18 제곱미터의 작은 면적, 비용 효율성으로 인해 널리 사용되는 유형이며 대부분의 건설에서 채택됩니다. 타워 본체는 더 합리적인 단면을 채택하며, 고강도 볼트 또는 겹침(슬립 연결)을 통해 연결됩니다. 설치가 용이하고 다양한 복잡한 현장 조건에 적응할 수 있습니다.
Q: 허용되는 MOQ는 무엇인가요?
A: 허용되는 MOQ는 1세트입니다. 소량의 시험 주문도 환영합니다.
Q: 배송 시간은 어떻게 되나요?
A: 보증금을 받은 후 25일 이내입니다.
Q: 허용되는 결제 조건은 무엇인가요?
A: TT, L/C, Paypal, Western Union, .
Q: 저를 위해 OEM을 할 수 있나요?
A: 모든 OEM 주문을 수락합니다. 저희에게 연락하여 디자인을 알려주시면 합리적인 가격을 제공해 드리겠습니다.
Q: 언제 견적을 받을 수 있나요?
A: 일반적으로 문의를 받은 후 24시간 이내에 견적을 보내드립니다. 견적을 매우 긴급하게 받아야 하는 경우, 문의 우선순위를 고려할 수 있도록 전화 또는 이메일로 알려주십시오.
Q: 통신 타워 구조 표준이 ANSI / TIA/ EIA-222-G인가요?
A: 네.
Q: 핫 딥 아연 도금 표준이 ASTM A 123/153인가요?
A: 네.
Q: 계산서를 제공할 수 있나요?
A: 네, 하지만 계산서는 유료입니다.
Q: 제품 수명은 얼마나 되나요?
A: 50년입니다.
Q: 타워 구조가 일체형인가요?
A: 아니요, 고객의 요청에 따라 설계 및 생산할 수 있습니다.
Q: 결제 방법은 무엇인가요?
A: T/T로 30%를 보증금으로, 잔금은 T/T 또는 L/C로 지급합니다.
