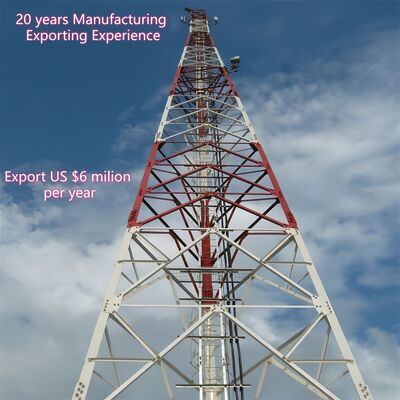

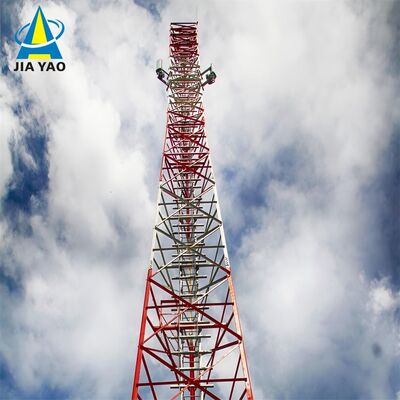

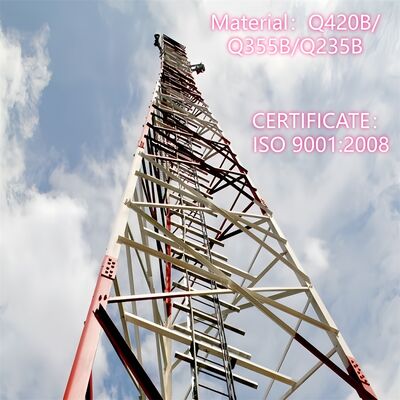

50M 용융 아연 도금 3다리 각도 모듈형 볼트 연결 강철 마을 무선 신호 래티스 타워

50M 핫 딥 아연 도금 3각 모듈식 볼트 연결 강철 마을 무선 신호 격자 타워

3각 강철 타워통신 장비 제조 기술 분야, 특히 삼각 무선 통신 타워에 관한 것으로, 타워 본체, 피뢰침, 타워 본체는 삼각 타워 본체 랩으로 형성되며, 타워 본체의 타워 발은 지면에 고정되고, 피뢰침은 타워 본체 상단에서 뻗어 나오며, 타워 본체는 등경사 또는 일회성 가변 경사의 타워 본체 랩이며, 타워 본체 단면은 앵글 강철, 횡단면은 등변 삼각형이며, 타워 본체에는 위에서 아래로 순차적으로 다수의 작업 플랫폼이 제공됩니다. 본 실용신안은 삼각 무선 통신 타워가 안전하고 신뢰할 수 있으며 구조가 간단하다는 장점을 가지고 있습니다.
제품 설명

3각 강철 타워 본체란 무엇인가요?

3각 강철 타워의 본체는 타워의 핵심 하중 지지 구조로, 삼각형 형태로 특징지어집니다. 상단에서 연결된 세 개의 수직 강철 다리(또는 기둥)와 높이 전체에 걸쳐 다리를 연결하는 추가적인 앵글 강철 연결 부재로 구성됩니다. 일반적으로 아연 도금 강철 섹션으로 제작되는 본체는 수직 하중(예: 안테나, 장비 및 타워 자체의 무게)과 수평 하중(예: 바람, 눈 또는 지진력)을 효율적으로 견딜 수 있도록 설계되었습니다. 앵글 디자인과 삼각형 프레임워크는 혹독한 환경 조건에서도 뛰어난 안정성을 제공하며, 아연 도금 강철은 부식 저항성과 장기적인 내구성을 보장합니다. 본체는 통신, 전력 전송 또는 감시 장비를 장착하기 위한 주요 지지 구조 역할을 합니다.

3각 강철 타워 발이란 무엇인가요?

3각 강철 타워의 '발'은 각 수직 다리의 기초 부분을 말하며, 타워의 기초와 접촉합니다. 타워와 그 하중(장비, 바람 등)의 전체 무게를 하부 기초로 전달하여 구조물이 지면에 안전하게 고정되도록 하는 중요한 구성 요소입니다. 발은 일반적으로 콘크리트 또는 강화 기초에 단단히 부착되는 연결 플레이트, 볼트 또는 앵커 포인트로 설계됩니다. 타워 본체와 동일한 고강도 아연 도금 강철로 제작된 발은 전단, 인장 및 압축력을 견딜 수 있도록 설계되어 타워가 이동하거나 넘어지는 것을 방지합니다. 그 설계는 최대 안정성을 위해 기초와의 호환성을 보장하는 현장 지질 조건에 맞춰져 있습니다.

3각 강철 타워의 사다리와 케이블 트레이란 무엇인가요?

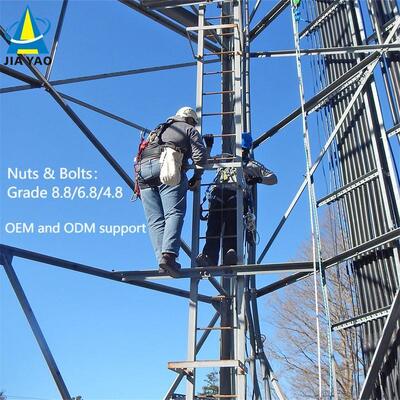

• 사다리: 타워 본체를 따라 설치되는 안전 접근 부품으로, 작업자가 설치, 유지 보수 또는 검사를 위해 상단(또는 중간 플랫폼)으로 올라갈 수 있는 안전한 경로를 제공합니다. 사다리는 일반적으로 아연 도금 강철로 제작되어 부식 저항성과 강도를 제공하며, 편안한 등반을 위해 표준 간격으로 발판이 배치됩니다. 작업자를 낙상으로부터 보호하기 위해 손잡이, 추락 방지 시스템 또는 케이지 인클로저와 같은 안전 기능이 포함될 수 있습니다.
• 케이블 트레이: 타워 본체에 장착되는 구조 채널 또는 트레이로, 타워의 기초와 상단의 장비 사이를 연결하는 케이블(예: 통신 케이블, 전력 케이블 또는 신호선)을 정리, 지지 및 보호하도록 설계되었습니다. 케이블 트레이는 케이블을 깔끔하게 유지하고, 꼬임이나 환경 요인(바람, 비, 자외선)으로 인한 손상을 방지하며, 유지 보수를 위한 쉬운 접근을 용이하게 합니다. 다른 타워 구성 요소와 마찬가지로, 내구성과 타워의 부식 방지 설계와의 호환성을 보장하기 위해 종종 아연 도금 강철로 제작됩니다. 사다리와 케이블 트레이는 안전한 접근과 효율적인 케이블 관리를 가능하게 하여 타워의 기능을 향상시킵니다.

3각 강철 타워는 어떻게 설치하나요?

3각 강철 타워의 설치는 체계적이고 안전에 중점을 둔 프로세스를 따릅니다:

1. 현장 조사 및 기초 준비: 먼저, 최적의 위치를 결정하고 지질 조건을 평가하며 잠재적인 환경 또는 구조적 제약(예: 풍속, 지진 활동)을 식별하기 위해 상세한 현장 조사를 수행합니다. 그런 다음, 타워의 무게와 하중 요구 사항에 맞춰 견고한 기초(일반적으로 콘크리트 또는 강화 콘크리트)를 건설합니다. 기초는 타워의 발을 지지하기 위해 수평이고 지면에 단단히 고정되어야 합니다.
2. 타워 구성 요소 조립: 현장으로 사전 제작된 구성 요소(강철 다리, 연결 부재, 사다리, 케이블 트레이)를 운송합니다. 현장에서 삼각 타워 본체를 조립합니다: 세 개의 다리를 정렬하고, 앵글 연결 부재를 부착하여 타워 구조를 형성하고, 조립 중에 사다리와 케이블 트레이와 같은 보조 구성 요소를 설치합니다.
3. 타워 설치: 크레인 또는 특수 리프팅 장비를 사용하여 조립된 타워(또는 더 높은 타워의 경우 해당 섹션)를 수직 위치로 들어 올립니다. 타워의 발을 기초의 앵커 포인트와 신중하게 정렬하고 볼트 또는 앵커를 사용하여 고정하여 타워를 제자리에 고정합니다.
4. 장비 설치: 타워의 상단 플랫폼 또는 지정된 장착 지점에 의도된 장비(예: 안테나, 마이크로웨이브 접시, 전력 전송선)를 장착합니다. 사전 설치된 케이블 트레이를 통해 케이블을 라우팅하여 장비를 기초에 연결합니다.
5. 품질 관리 및 안전 점검: 타워의 구조적 무결성(예: 볼트 조임 상태, 구성 요소 정렬, 부식 저항성)을 확인하기 위해 엄격한 품질 검사를 수행합니다. 산업 표준 준수를 보장하기 위해 설치 전반에 걸쳐 안전 프로토콜(예: 작업자 추락 방지, 장비 하중 테스트)을 구현합니다. 최종 점검을 통해 타워가 안정적이고 장비가 올바르게 설치되었으며 모든 시스템이 의도한 대로 작동하는지 확인합니다.

아연 도금 앵글 강철 타워 테스트.

아연 도금은 옥외의 혹독한 환경(예: 바람, 비, 습기 및 산업 오염 물질 노출)에서 구조물의 수명을 연장하고 부식 저항성을 제공하기 때문에 앵글 강철 타워(예: 3각 강철 타워)에 중요한 공정입니다. 아연 도금 코팅이 품질 표준을 충족하고 의도한 대로 성능을 발휘하도록 하기 위해 일련의 엄격한 테스트 절차가 수행됩니다. 아래는 앵글 강철 타워의 아연 도금 테스트에 대한 자세한 개요입니다:

1. 아연 도금 테스트의 주요 목표

테스트의 주요 목표는 다음과 같습니다:

적절한 코팅 두께(장기적인 부식 방지를 보장하기 위해).

아연 코팅의 균일성과 접착력(벗겨짐 또는 박리 방지).

결함 없음(예: 균열, 구멍, 노출된 부분 또는 과도한 아연 축적).

부식 저항성(코팅이 환경 열화를 견딜 수 있는지 확인).

2. 아연 도금 앵글 강철 타워의 주요 테스트 방법

테스트는 일반적으로 두 단계로 수행됩니다: 공장 아연 도금 후(다리, 연결 부재 또는 사다리 발판과 같은 개별 구성 요소) 및 설치 후(조립된 타워에 대한 현장 점검). 가장 일반적인 방법은 다음과 같습니다:

A. 코팅 두께 측정

아연 코팅 두께는 부식 저항성에 직접적인 영향을 미칩니다. 너무 얇은 층은 조기에 실패하고, 너무 두꺼우면 부서지기 쉽거나 구성 요소의 맞춤이 좋지 않을 수 있습니다.

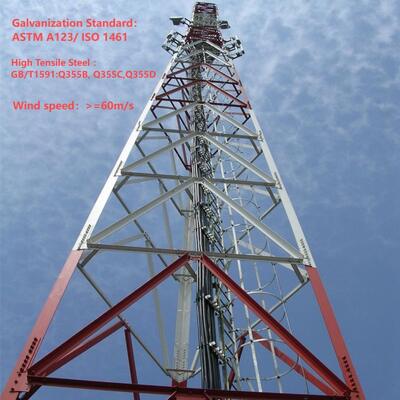

테스트 표준: ASTM A123(구조용 강철의 핫 딥 아연 도금) 또는 ISO 1461(철 및 강철 제품의 핫 딥 아연 도금 코팅)과 같은 국제 표준을 준수합니다.

테스트 도구:

자기 두께 게이지: 가장 널리 사용되는 비파괴 방법입니다. 자기 프로브와 강철 기판 사이의 거리를 측정하여 코팅 두께를 계산합니다. 각 구성 요소의 여러 지점(예: 제곱미터당 3~5개 지점)에서 측정하며, 고응력 영역(예: 다리 조인트, 볼트 구멍)과 코팅하기 어려운 영역에 중점을 둡니다.

마이크로미터(파괴적): 검증을 위해 구성 요소의 작은 부분을 절단하고 마이크로미터로 코팅 두께를 직접 측정합니다(샘플 테스트에만 사용, 완성된 부품에는 사용하지 않음).

합격 기준: 구조용 강철 구성 요소의 일반적인 최소 두께 범위는 85~120 μm(마이크로미터)이며, 강철의 두께와 용도에 따라 다릅니다(예: 해안 또는 산업 지역의 타워는 더 두꺼운 코팅이 필요할 수 있습니다).

B. 접착력 테스트 (결합 강도)

아연 코팅과 강철 기판 사이의 강한 결합은 운송, 설치 또는 기계적 응력(예: 바람 유발 진동) 노출 중 벗겨짐을 방지합니다.

굽힘 테스트: 아연 도금 강철 샘플(예: 앵글 강철 섹션)을 맨드릴(강철 두께와 일치하는 직경) 주위로 180° 굽힙니다. 굽힘 후 코팅에 균열, 벗겨짐 또는 강철에서 분리되는지 검사합니다. 눈에 보이는 분리는 허용되지 않습니다.

망치 테스트: 무게가 있는 망치(일반적으로 0.5~1kg)를 여러 지점에서 코팅에 단단히 내리칩니다. 코팅이 벗겨지거나 떨어지거나 들리지 않아야 합니다. 강철 기판을 노출시키지 않는 약간의 움푹 들어간 부분만 허용됩니다.

칼 테스트: 날카롭고 톱니 없는 칼을 사용하여 코팅에 십자 모양의 절단(격자 패턴)을 만듭니다. 절단 위에 접착 테이프를 붙이고 빠르게 떼어냅니다. 코팅이 최소한으로(있다면) 제거되는 것이 허용됩니다.

C. 시각 및 표면 결함 검사

시각 검사는 코팅 무결성을 손상시키는 명백한 결함을 식별합니다.

절차: 각 아연 도금 구성 요소(및 조립된 타워)를 육안 또는 확대경(10배 확대)으로 검사하여 다음을 확인합니다:

노출된 부분(노출된 강철), 구멍 또는 핀홀.

균열, 물집 또는 고르지 않은 아연 축적(예: 부적절한 아연 도금으로 인한 "흐름" 또는 "물방울").

오염(예: 코팅 아래의 기름, 먼지 또는 산화물 층).

합격 기준: 노출된 강철이 보여서는 안 됩니다. 구성 요소의 맞춤이나 구조적 성능에 영향을 미치지 않는 경우 작은 표면 불규칙성(예: 작은 아연 노듈)은 허용됩니다.

D. 부식 저항성 테스트

이는 코팅이 시간이 지남에 따라 녹과 열화를 견딜 수 있는 능력을 검증합니다.

염수 분무(안개) 테스트: 일반적인 가속 부식 테스트(ASTM B117 또는 ISO 9227 준수). 아연 도금 샘플을 제어된 온도(35°C)에서 5% 염화나트륨(염수)의 연속적인 안개가 분무되는 챔버에 배치합니다. 샘플은 주기적으로(예: 24, 48, 100 또는 500시간 후) 붉은 녹(강철 부식) 또는 흰 녹(아연 산화)의 징후에 대해 검사됩니다.

합격: 구조용 타워의 경우, 코팅은 최소 100~500시간(응용 환경에 따라 다름) 동안 붉은 녹에 저항해야 합니다. 흰 녹(일시적인 산화아연층)은 정상이며 실패를 나타내지 않지만 과도하게 퍼져서는 안 됩니다.

현장 노출 테스트: 장기 테스트에는 타워의 의도된 환경(예: 해안, 사막 또는 산업 지역)에 샘플 구성 요소를 설치하고 수개월 또는 수년에 걸쳐 부식을 모니터링하는 것이 포함됩니다. 이는 실제 성능을 검증합니다.

E. 화학 성분 분석 (선택 사항)

아연 코팅이 순도 표준을 충족하는지 확인하기 위해 아연 도금 욕조 또는 코팅 샘플에 대한 화학 분석을 수행할 수 있습니다.

테스트 방법: 원자 흡수 분광법(AAS) 또는 X선 형광법(XRF)을 사용하여 아연 함량(핫 딥 아연 도금의 경우 일반적으로 ≥98% 순수 아연)을 측정하고 코팅 품질을 저하시킬 수 있는 불순물(예: 납, 철)을 감지합니다.

3. 테스트 표준 및 준수

앵글 강철 타워의 아연 도금 테스트는 일관성과 신뢰성을 보장하기 위해 산업별 표준을 준수해야 합니다:

ASTM 표준: ASTM A123(핫 딥 아연 도금), ASTM B117(염수 분무 테스트), ASTM A817(송전탑용 아연 도금 강철).

ISO 표준: ISO 1461(아연 도금 코팅), ISO 9227(염수 분무 테스트).

현지/산업별 표준: 통신 또는 전력 전송 타워의 경우 규제 기관(예: 전력 인프라의 경우 IEEE, 통신 타워의 경우 ITU) 또는 프로젝트 사양에서 추가 요구 사항을 설정할 수 있습니다.

4. 설치 후 테스트

타워가 조립 및 설치된 후, 아연 도금 코팅이 운송, 리프팅 또는 조립 중에 손상되지 않았는지 확인하기 위해 현장 점검이 수행됩니다:

중요 조인트(예: 다리-기초 연결부, 사다리 부착부)에서 코팅 두께를 다시 측정합니다.

강철 기판을 노출시킨 긁힘, 찍힘 또는 마모를 검사합니다(손상이 경미한 경우 아연이 풍부한 페인트로 보수).

볼트 구멍 및 연결 지점(마모가 심한 영역)이 적절한 코팅 두께를 유지하는지 확인합니다.

요약

앵글 강철 타워의 아연 도금 테스트는 두께, 접착력, 표면 품질 및 부식 저항성에 중점을 둔 포괄적인 프로세스입니다. 엄격한 표준을 준수하고 공장 및 현장 테스트를 모두 수행함으로써 아연 코팅의 무결성이 보장되어 타워가 혹독한 환경 조건을 견딜 수 있고 통신, 전력 전송 및 기타 인프라 응용 분야에서 장기적인 신뢰성을 제공할 수 있습니다.

더 많은 정보를 보려면 여기를 클릭하십시오!!!!!!

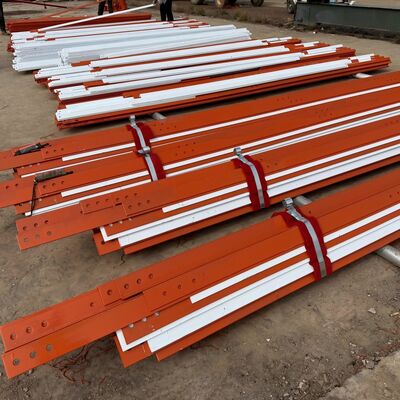

포장 및 배송

​

협력 고객

​​

인증

​

더 많은 정보를 보려면 여기를 클릭하십시오!!!!!!

맞춤형 제품 유형 및 장점

자가 지지 타워 
자가 지지 타워는 일반적으로 3각 또는 4각 타워이며, 재질은 강관 또는 앵글 강철입니다. 연결의 경우, 관형 타워는 플랜지로 연결되고, 앵글 강철 타워는 너트와 볼트로 연결됩니다. 
특징: 
1. 바람 하중 계수가 작고 바람 저항성이 강합니다. 
2. 토지 자원을 절약하고 위치가 편리합니다. 
운송 및 설치가 편리합니다. 

강관 타워
강관 타워는 강관으로 만들어진 타워 기둥과 삼각형 모양의 타워 본체 섹션을 가진 자가 지지 고층 강철 구조물을 말합니다. 주요 특징은 세 개의 강관 타워 기둥이 강관으로 만들어지고 타워 본체 섹션이 삼각형 모양이라는 것으로, 앵글 강철과 다른 고층 강철 구조물입니다.

단극 타워

단극 타워는 아름다운 외관, 9~18 제곱미터의 작은 면적, 비용 효율성으로 인해 널리 사용되는 유형이며 대부분의 건설에서 채택됩니다. 타워 본체는 더 합리적인 단면을 채택하며, 고강도 볼트 또는 겹침(슬립 연결)을 통해 연결됩니다. 설치가 용이하고 다양한 복잡한 현장 조건에 적응할 수 있습니다.

가대 타워 
가대 타워는 참신한 외관을 가지고 있으며, 가장 큰 특징은 강철 가이 와이어를 사용하여 강화된다는 것입니다. 가대 타워는 경제적이고 실용적인 일반적인 통신 타워 유형입니다. 다른 타워보다 가볍고 저렴합니다. 지리적으로 넓은 지역에 매우 적합합니다. 

경계 타워
감시탑은 주변 환경을 관찰하는 데 주로 사용되는 다기능 건물이며 여러 분야에서 중요한 역할을 합니다. 디자인은 자연 환경과의 조화와 통일을 강조하며, 건축 스타일은 일반적으로 주변 환경과 조화를 이룹니다. 전망대는 일반적으로 타워 본체, 플랫폼, 타워 및 사다리로 구성되며, 컴팩트하고 내구성이 뛰어난 구조를 가집니다.

위장 나무 타워
위장 나무 타워는 또한 생체 모방 나무 타워의 인공 나무의 일종으로, 실제와 같은 기반에 세심한 디자인이 더해져 관광 지역, 공원 및 광장의 실제 나무들 사이에 배치될 때 자연의 일부가 됩니다. 
특징: 
1. 정교한 구조와 화려한 외관. 
2. 강한 구조적 안정성과 긴 작동 수명. 
3. 작은 면적 차지 및 큰 경제적 효과.

우리의 서비스

JIAYAO CO., LTD.는 ISO9001 승인을 받은 전문 통신 타워 제조업체입니다. 우리는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개국으로 수출되었습니다.
우리는 앵글 강철 타워, 강관 타워, 단극 타워, 소나무 타워, 가대 타워 및 경계 타워의 설계 및 제조를 전문으로 합니다. 당사의 부서에는 설계, R&D, 검사, 실험실, QC, 아연 도금 및 강철 타워 부서가 포함됩니다. 당사의 원자재는 중국의 유명한 철강 공장(HBIS Group, Baowu Steel Group, Shougang Group)에서 공급됩니다.
​

자주 묻는 질문

Q:허용되는 MOQ는 무엇인가요?
A:허용되는 MOQ는 1세트입니다. 소량의 시험 주문도 환영합니다.

Q:배송 시간은 어떻게 되나요?
A:입금 후 25일 이내.

Q:허용되는 결제 조건은 무엇인가요?
A:TT, L/C, Paypal, Western Union, .

Q:OEM이 가능한가요?
A:모든 OEM 주문을 수락합니다. 저희에게 연락하여 디자인을 알려주시면 합리적인 가격을 제시해 드리겠습니다.

Q:견적은 언제 받을 수 있나요?
A:문의를 받은 후 일반적으로 24시간 이내에 견적을 보내드립니다. 견적을 매우 긴급하게 받아야 하는 경우, 문의 우선순위를 고려할 수 있도록 전화나 이메일로 알려주십시오.

Q:통신 타워 구조 표준이 ANSI / TIA/ EIA-222-G인가요?
A:예.

Q:핫 딥 아연 도금 표준이 ASTM A 123/153인가요?
A:예.

Q:계산서를 제공할 수 있나요?
A:예, 하지만 계산서에 대한 비용을 지불해야 합니다.

Q:제품 수명은 얼마나 되나요?
A:50년.
Q;타워 구조가 일체형인가요?
A:아니요, 고객의 요청에 따라 설계 및 생산할 수 있습니다.

Q:결제 방법은 무엇인가요?
A:T/T로 30%를 보증금으로, 잔액은 T/T 또는 L/C로 지급합니다.
