신호전송 4각강철 통신무선 통신용 이동통신탑

4개의 다리 각도 강철 통신 무선 이동 통신 기지국 타워

JIAYAO | 귀사의 신뢰할 수 있는 글로벌 통신 타워 파트너
강철 통신 타워 전문 제조업체인 JIAYAO는 20년 이상의 제조 및 수출 경험을 모든 통신 인프라 프로젝트에 제공합니다. 저희는 매년 1,000개 이상의 완성된 타워를 전 세계 시장에 공급하며, 연간 수출액은 1천만 미국 달러에 달합니다. 현재까지 저희의 타워 솔루션은 동남아시아, 중동, 라틴 아메리카, 아프리카 및 기타 지역의 55개국에 성공적으로 배포되었습니다.
귀사의 모든 특정 프로젝트 요구 사항을 충족하기 위해 완전한 OEM/ODM 맞춤형 서비스를 제공합니다. 표준 5G 셀룰러 격자 타워, 단일 기둥 및 지지 타워부터 광산, 풍력 발전 단지 및 극한 기상 시나리오에 맞춰 제작된 특수 타워까지, 귀사의 요구 사항에 최적화된 솔루션을 맞춤 제작할 수 있습니다.
엄격한 품질 관리, 성숙한 글로벌 배송 역량 및 완전한 기술 지원을 바탕으로 저희는 전 세계 통신 사업자, EPC 계약자 및 프로젝트 통합업체의 오랜 신뢰를 받는 파트너가 되었습니다.

자세한 제품 사양, 프로젝트 사례 및 맞춤형 솔루션을 보려면 아래로 스크롤하십시오. ↓↓↓

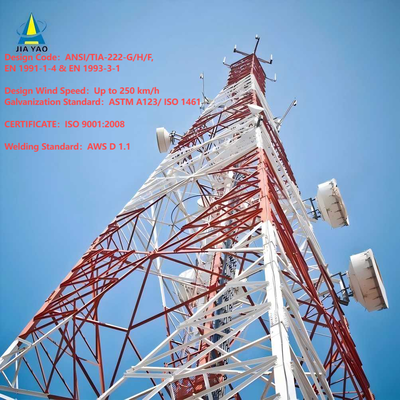

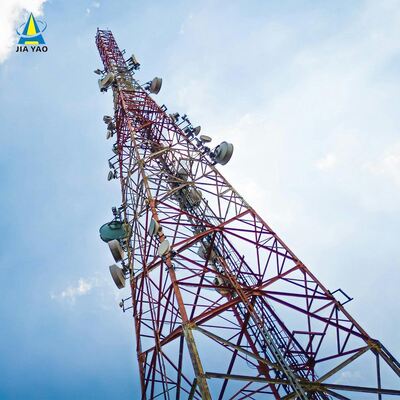

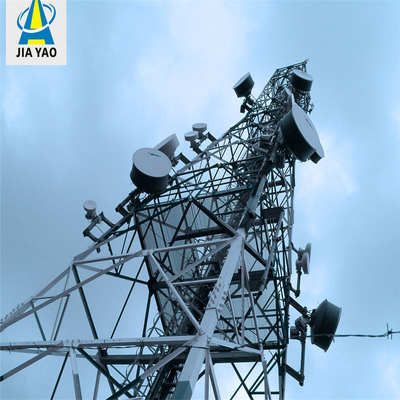

4개의 다리 각도 강철 격자 타워는 중요한 인프라 지원을 위해 설계된 독립형 고강도 강철 구조물입니다. 사각형 기반의 4개의 다리 프레임과 교차 격자 연결이 특징이며, 전 세계 통신, 전력 전송 및 기타 산업 응용 분야의 신뢰할 수 있는 백본 역할을 합니다. 외부 와이어에 의존하는 지지 타워와 달리 이 자립형 설계는 독립적으로 서 있어 도시 지역에서 외딴 지역까지 다양한 환경에 적응할 수 있습니다.

현대 인프라의 초석으로서 4개의 다리 각도 강철 격자 타워는 내구성, 다용성 및 실용성을 결합하여 통신, 에너지 및 감시 부문의 증가하는 요구를 충족합니다. 성숙한 설계와 신뢰할 수 있는 성능으로 전 세계 프로젝트에서 선호되는 선택입니다.

제품 설명

포장 세부 정보: 통신 타워는 고객의 요구 사항에 따라 아연 도금 스트랩으로 묶입니다.

배송:천진항에서 결제 후 20일 이내 배송

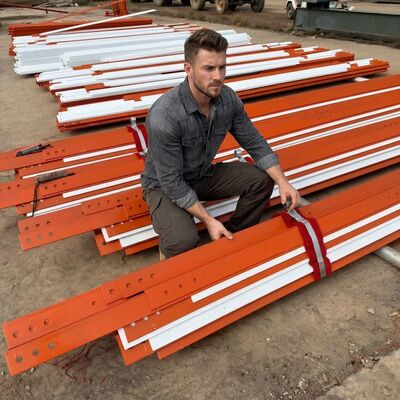

타워 부재: 강철 타워 하나는 여러 개의 묶음으로 분리됩니다.

볼트: Pacrum.lon 가방 또는 강철

통신, 모니터링, 관측 및 보안 응용 분야를 위한 맞춤형 강철 타워 설계 및 제조를 전문으로 합니다. 아래는 상세 제품 정보입니다:

4개의 다리 각도 강철 타워의 격자 구조는 무엇인가요?

4개의 다리 각도 강철 타워의 격자 구조는 타워의 네 개의 수직 각도 강철 다리를 연결하는 교차 트러스와 같은 프레임워크입니다. 상호 연결된 강철 부재(일반적으로 각도 강철 또는 격자 바)로 구성되며, 웹과 같은 패턴을 형성하여 타워 자체 무게, 장비 무게, 바람, 지진력 및 얼음 하중을 포함한 하중을 네 개의 다리에 고르게 분산시킵니다. 이 구조는 타워의 높이 전체에 통합되어 타워의 테이퍼 디자인(바닥이 넓고 위가 좁음)을 보완하여 구조적 무결성과 안정성을 향상시킵니다. 격자 구성은 높은 강도와 가벼운 성능의 균형을 이루어 재료 사용을 최소화하면서 하중 지지 용량과 극한 환경 조건에 대한 저항성을 극대화합니다. 또한 공기 흐름을 촉진하여 바람 저항을 줄이고 타워의 전반적인 안정성을 더욱 향상시킵니다.

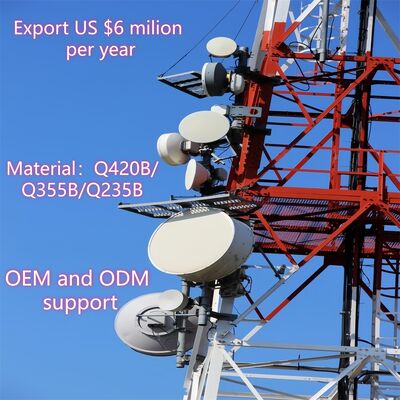

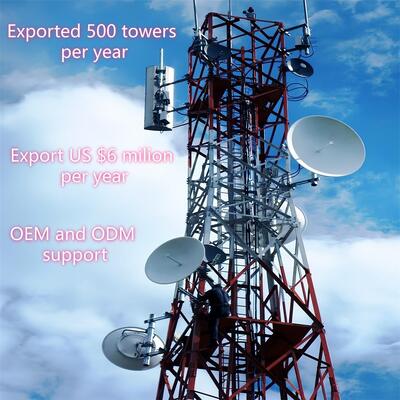

4개의 다리 각도 강철 타워에 MW 디쉬를 장착하는 방법은 무엇인가요?​

4개의 다리 각도 강철 타워에 마이크로파(MW) 디쉬를 장착하는 것은 체계적이고 안전 규정을 준수하는 프로세스를 따릅니다:

1. 설치 전 준비: MW 디쉬의 무게(디쉬, 장착 브래킷 및 관련 하드웨어 포함)를 지지할 수 있는지 확인하기 위해 타워의 하중 지지 용량을 확인합니다. 타워의 설계가 장비 장착에 대한 관련 표준(예: TIA/EIA-222-G/F)을 준수하는지 확인합니다.
2. 브래킷 설치: 타워 본체 또는 장비 플랫폼의 사전 지정된 장착 지점에 전용 안테나/마이크로파 브래킷(타워와 함께 제공되거나 맞춤 제작됨)을 부착합니다. 이 브래킷은 고강도 볼트(ISO 898 등급 6.8/8.8 준수)를 사용하여 격자 구조 또는 타워 다리에 단단히 연결되도록 고정됩니다.
3. 디쉬 리프팅 및 배치: 크레인 또는 특수 리프팅 장비를 사용하여 MW 디쉬를 목표 높이(일반적으로 타워 상단 또는 전용 장비 플랫폼)로 들어 올립니다. 디쉬가 의도한 지점 간 통신 경로와 정렬되었는지 확인합니다(필요에 따라 방위각 및 고도 조정).
4. 디쉬 고정: 사전 설치된 브래킷에 호환되는 하드웨어를 사용하여 MW 디쉬를 고정하고, 보정된 도구를 사용하여 지정된 토크로 볼트를 조입니다. 디쉬가 수평이고 안정적이며 흔들림이나 움직임이 없는지 확인합니다.
5. 케이블 라우팅 및 통합: 타워의 통합 케이블 트레이를 통해 디쉬의 신호 케이블을 라우팅하여 환경 손상으로부터 보호합니다. 적절한 절연 및 방수 처리를 보장하면서 타워 하단 또는 중간 플랫폼의 해당 장비(예: 송신기/수신기)에 케이블을 연결합니다.
6. 최종 검사: 디쉬가 단단히 장착되었는지, 브래킷이 손상되지 않았는지, 케이블이 올바르게 정리되었는지 시각적으로 확인합니다. 안전 프로토콜을 전체 프로세스에서 준수하면서 디쉬의 신호 전송을 테스트하여 정렬 및 기능을 확인합니다.

4개의 다리 각도 강철 타워의 주요 구조는 무엇인가요?

4개의 다리 각도 강철 타워의 주요 구조는 안정성과 하중 지지를 위해 설계된 자립형 프레임워크이며, 세 가지 핵심 구성 요소로 이루어져 있습니다:

• 네 개의 수직 각도 강철 다리: 고품질 구조용 강철(예: Q235B, Q345B, Q420; ASTM A36/A572 준수)로 만들어지고 사각형 기반 구성으로 배열된 주요 하중 지지 요소입니다. 이 다리는 타워의 총 무게(장비 및 환경 하중 포함)를 기초로 전달합니다.
• 격자 트러스 연결: 네 개의 다리를 수평 및 대각선으로 연결하는 교차 강철 부재(각도 강철 또는 격자 바)입니다. 이 트러스 시스템은 하중을 구조 전체에 고르게 분산시키고, 강성을 향상시키며, 측면 힘(바람, 지진 활동)에 저항하여 타워의 특징적인 격자 패턴을 형성합니다.
• 테이퍼 프레임 설계: 타워는 바닥에서 위로 점차 좁아지는(바닥이 넓고 위가 좁음) 구조로, 하중이 가장 무거운 바닥에 재료를 집중시키고 높은 고도에서의 바람 저항을 줄여 구조적 무결성을 최적화합니다.

보조 구조 요소(예: 장비 플랫폼, 등반 사다리 및 케이블 트레이)는 실용적인 기능을 지원하기 위해 주요 프레임워크에 통합되지만, 네 개의 수직 다리와 격자 트러스 연결이 타워의 구조적 백본을 형성합니다.

4개의 다리 각도 강철 타워의 플랫폼, 사다리

A. 플랫폼

• 목적: 장비(예: MW 디쉬, 5G 안테나, 감시 장치) 및 타워 부품의 설치, 유지 보수 또는 검사를 위한 높은 곳의 안정적인 작업 공간 역할을 합니다. 또한 작업자가 등반하는 동안 안전한 휴식 지점을 제공합니다.
• 설계 특징: 일반적으로 아연 도금 강철(내식성을 위해 ASTM A123/ISO 1461 준수)로 만들어지며 지정된 높이에서 타워의 격자 구조에 통합됩니다. 플랫폼에는 작업자 안전을 보장하기 위해 안전 난간, 미끄럼 방지 표면 및 접근 해치가 포함될 수 있습니다. 작업자, 도구 및 장비의 무게를 지지하도록 설계되었으며 타워의 전반적인 하중 지지 용량과 일치합니다.
• 맞춤화: 프로젝트 요구 사항에 따라 여러 높이에 추가할 수 있습니다(예: 안테나 장착 지점 근처 또는 유지 보수를 위한 중간 타워).

B. 사다리

• 목적: 작업자가 설치, 검사 또는 수리를 위해 플랫폼, 장비 또는 상단 섹션에 도달하기 위해 타워를 오를 수 있도록 하는 전용 안전 접근 시스템입니다.
• 설계 특징: 내구성과 내식성을 위해 아연 도금 강철로 제작되었으며, 편안한 등반을 위해 균일한 간격의 발판(산업 안전 표준 준수)이 있습니다. 주요 안전 기능에는 손잡이, 추락 방지 시스템(예: 하네스용 케이블 가이드) 및 추락 방지를 위한 케이지 인클로저가 포함될 수 있습니다. 사다리는 타워의 다리 또는 격자 트러스에 수직으로 부착되어 안전하고 안정적인 경로를 보장합니다.
• 준수: 작업자의 수직 접근 중 안전을 최우선으로 하여 안전 규정 및 산업 표준(예: TIA/EIA-222-G/F)에 따라 설계되었습니다.

플랫폼과 사다리는 함께 높은 곳의 장비 및 부품에 안전하고 효율적인 접근을 가능하게 하여 타워의 사용성을 향상시키고 지속적인 운영 및 유지 보수를 지원합니다.

​

아연 도금 각도 강철 타워 테스트

아연 도금은 4개의 다리 각도 강철 격자 타워의 중요한 표면 처리로, 혹독한 실외 환경에 견딜 수 있는 장기적인 내식성을 제공하고 타워의 서비스 수명을 20년 이상 연장합니다. 다음은 아연 도금 테스트의 간략한 개요입니다:

1. 핵심 테스트 목표

• 내구성 있는 부식 방지를 위해 충분한 코팅 두께를 보장합니다.
• 아연 코팅의 균일성과 강력한 접착력을 확인합니다(벗겨짐/박리 방지).
• 중요 결함(예: 노출된 강철, 균열, 구멍)이 없는지 확인합니다.
• 국제 표준(ASTM A123, ISO 1461)을 준수합니다.

2. 주요 테스트 방법(공장 및 설치 후 수행)

• 코팅 두께: 자기 두께 측정기(비파괴) 또는 마이크로미터(샘플만 파괴적) 사용; 최소 85~120 μm(혹독한 환경의 경우 더 두꺼움).
• 접착력: 벤딩 테스트(180°), 해머 테스트 또는 나이프 크로스 해치 테스트 - 코팅 분리가 허용되지 않습니다.
• 육안 검사: 노출된 강철, 균열, 불균일한 아연 축적 또는 오염 확인; 비영향적인 경우 사소한 불규칙성은 허용됩니다.
• 내식성: 염수 분무 테스트(ASTM B117/ISO 9227) 100~500시간(붉은 녹에 저항); 장기 현장 노출은 선택 사항입니다.
• 선택적 화학 분석: AAS/XRF로 98% 이상의 아연 순도 확인 및 불순물 감지.

3. 준수 표준

ASTM(A123, B117, A572), ISO(1461, 9227, 898), 타워 설계 코드(TIA/EIA-222-G/F) 및 현지 규정 준수.

4. 설치 후 스팟 체크

• 중요 접합부의 두께 재측정.
• 손상(긁힘, 찌그러짐) 검사 및 필요한 경우 아연이 풍부한 페인트로 보수.
• 볼트 구멍 및 마모가 심한 부분의 코팅 무결성 확인.

이 테스트는 아연 도금 코팅의 신뢰성을 보장하여 인프라 응용 분야에서 타워의 성능을 지원합니다.

더 많은 정보를 보려면 여기를 클릭하십시오!!!!!!

포장 및 배송

인증서

​더 많은 정보를 보려면 여기를 클릭하십시오!!!!!!

맞춤형 제품 유형 및 장점

자립형 타워 
자립형 타워는 일반적으로 3개의 다리 또는 4개의 다리 타워이며, 재료는 강철 파이프 또는 각도 강철입니다. 연결의 경우, 튜브 타워는 플랜지로 연결되고, 각도 강철 타워는 너트와 볼트로 연결됩니다. 
특징: 
1. 바람 하중 계수가 작고 바람 저항이 강합니다. 
2. 토지 자원을 절약하고 위치가 편리합니다. 
운송 및 설치가 편리합니다. 

파이프 강철 타워
튜브 타워는 강철 파이프로 만들어진 타워 기둥과 삼각형 모양의 타워 본체 섹션으로 구성된 자립형 고층 강철 구조물을 말합니다. 주요 특징은 세 개의 튜브 타워 기둥이 강철 파이프로 만들어지고 타워 본체 섹션이 삼각형 모양이라는 것으로, 각도 강철과 다른 고층 강철 구조물입니다.

단일 기둥 타워

단일 기둥 타워는 아름다운 외관, 9~18 제곱미터의 작은 면적, 비용 효율성으로 널리 사용되는 유형이며 대부분의 건설에서 채택됩니다. 타워 본체는 더 합리적인 섹션을 채택하며, 고강도 볼트 또는 오버랩(슬립 연결)을 통해 연결됩니다. 설치가 용이하고 다양한 복잡한 현장 조건에 적응할 수 있습니다.

지지 타워 
지지 타워는 참신한 외관을 가지고 있으며, 가장 큰 특징은 강철 가이 와이어를 사용하여 강화된다는 것입니다. 지지 타워는 경제적이고 실용적인 일반적인 통신 타워 유형입니다. 다른 타워보다 가볍고 저렴합니다. 지리적으로 넓은 지역에 매우 적합합니다. 

감시탑
감시탑은 주변 환경을 관찰하는 데 주로 사용되는 다기능 건물이며 여러 분야에서 중요한 역할을 합니다. 디자인은 자연 환경과의 조화와 통일을 강조하며, 건축 양식은 일반적으로 주변 환경과 조화를 이룹니다. 관측 타워는 일반적으로 타워 본체, 플랫폼, 타워 및 사다리로 구성되며, 컴팩트하고 내구성이 뛰어난 구조를 가집니다.

위장 나무 타워
위장 나무 타워는 또한 생체 모방 나무 타워의 인공 나무의 일종으로, 실제 나무와 같은 기반에 세심한 디자인이 더해져 관광 지역, 공원 및 광장의 실제 나무들 사이에 배치될 때 자연의 일부가 됩니다. 
특징: 
1. 정교한 구조와 화려한 외관. 
2. 강력한 구조적 안정성과 긴 작동 수명. 
3. 작은 면적 차지 및 큰 경제적 효과.

우리의 서비스

JIAYAO CO., LTD.는 ISO9001 인증을 받은 전문 통신 타워 제조업체입니다. 저희는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개국에 수출되었습니다.
저희는 각도 강철 타워, 튜브 강철 타워, 단일 기둥 타워, 소나무 타워, 지지 타워 및 감시탑의 설계 및 제조를 전문으로 합니다. 저희 부서에는 설계, 연구 개발, 검사, 실험실, 품질 관리, 아연 도금 및 강철 타워 부서가 있습니다. 저희의 원자재는 중국의 유명한 철강 공장인 HBIS 그룹, Baowu Steel 그룹, Shougang 그룹에서 공급됩니다.
​

필요하시면 24시간 언제든지 환영합니다!
