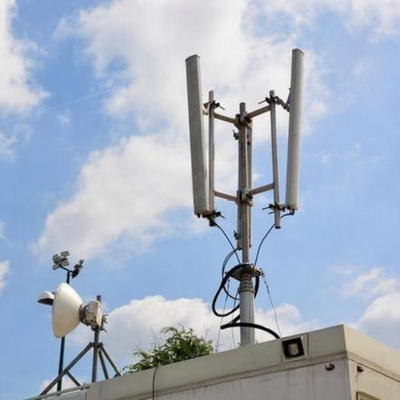

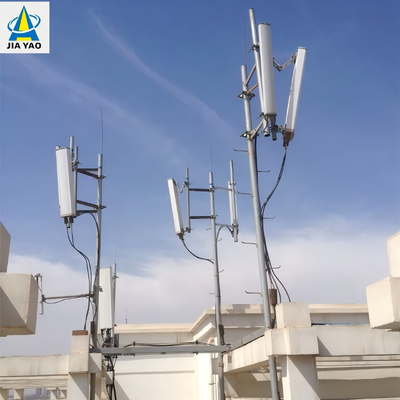

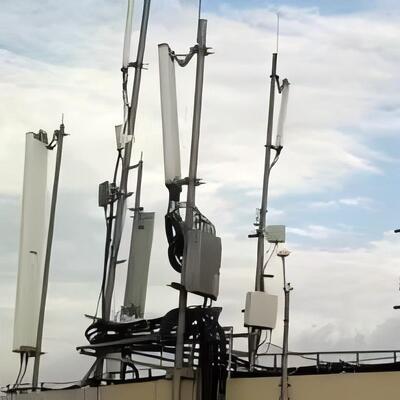

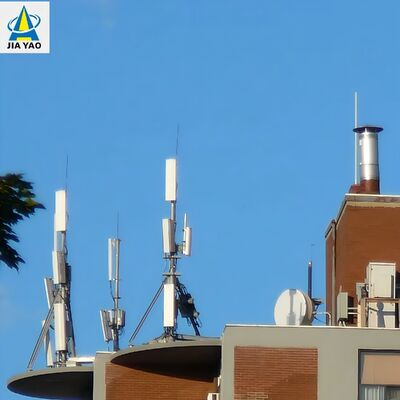

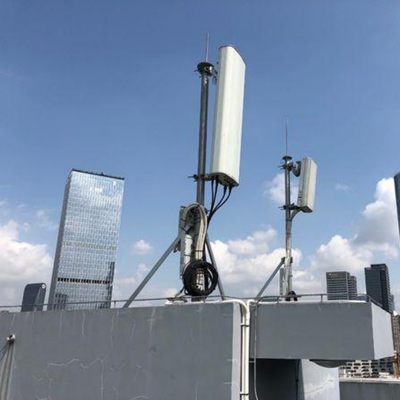

루프 장착 안테나 피뢰침 통신 마스트 강철 삼각대 높이 확장 5-40m

저희는 통신, 모니터링, 관측 및 보안 애플리케이션을 위한 맞춤형 강철 타워 설계 및 제조를 전문으로 합니다. 상세 제품 정보는 다음과 같습니다:

1. 주요 세부 정보:
원산지: 허베이, 중국 (본토); 브랜드 이름: Jaoyao 또는 OEM; 모델 번호: 통신 타워
표면 처리: 열간 아연 도금 또는 도장.
2. 포장 및 배송:
포장 세부 정보: 통신 타워는 고객의 요구 사항에 따라 아연 도금 스트랩으로 묶입니다.
배송: 천진 항구에서 결제 후 20일 이내 배송
타워 부재: 강철 타워 하나는 여러 개의 번들로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
3. 기술 데이터

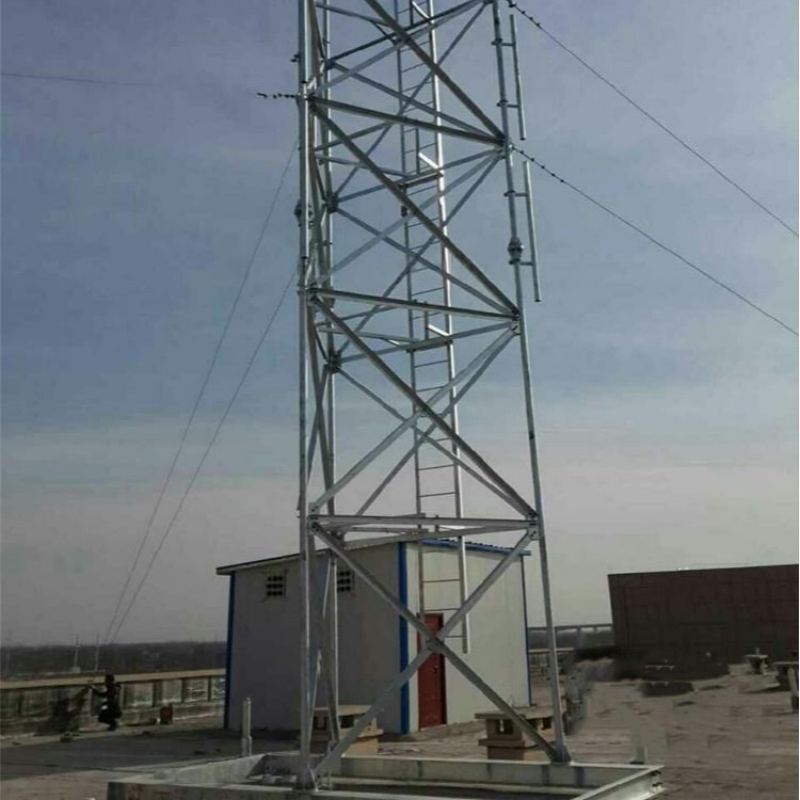

3개의 다리가 있는 관형 강철 타워의 격자 구조는 무엇입니까?

3개의 다리가 있는 관형 강철 타워의 격자 구조는 타워의 세 개의 수직 관형 다리를 연결하는 트러스와 같은 프레임워크입니다. 더 작은 중공 강철 튜브(예: 심리스/용접 강철 튜브와 같은 메인 다리 재질과 일치)로 구성된 이러한 격자 부재는 세 개의 다리 사이에 교차하는 수평 및 대각선 연결을 형성하여 타워 높이 전체에 걸쳐 삼각형 웹과 같은 패턴을 만듭니다. 이 구조는 타워의 테이퍼진 디자인(바닥이 넓고 상단이 좁음)과 함께 작동하여 수직 하중(타워 무게, 장비 무게)과 측면 힘(바람, 지진 활동)을 세 개의 다리에 고르게 분산시킵니다. 관형 격자는 구조적 강성과 안정성을 향상시킬 뿐만 아니라 공기 역학적 성능을 최적화하여 기존의 각진 강철 격자 구조에 비해 바람 저항을 30% 줄여 타워가 열악하거나 바람이 많이 부는 환경에 매우 적합합니다. 또한 관형 부재의 사용은 구조를 가볍게 유지하면서도 높은 하중 지지 용량을 유지합니다.

3개의 다리가 있는 관형 강철 타워에 MW 디쉬를 장착하는 방법은 무엇입니까?

3개의 다리가 있는 관형 강철 타워에 마이크로파(MW) 디쉬를 장착하는 것은 타워의 구조 설계 및 산업 표준과 일치하는 안전하고 표준화된 프로세스를 따릅니다:

1. 설치 전 확인: MW 디쉬, 장착 하드웨어 및 관련 하중을 지지할 수 있는지 확인하기 위해 타워의 하중 지지 용량(TIA-222-G 및 GB 50017 표준 기준)을 확인합니다. 구조적 무결성을 위해 타워의 사전 설치된 안테나 브래킷(통합 액세서리)을 검사합니다.
2. 브래킷 준비: 타워의 전용 안테나 브래킷(또는 관형 격자와 호환되는 맞춤 제작 브래킷)을 사용하고 등급 8.8 고강도 볼트(ISO 898)를 사용하여 타워의 메인 다리 또는 격자 트러스에 고정합니다. 브래킷이 의도된 지점 간 통신 경로와 정렬되고 지정된 토크로 조여졌는지 확인합니다.
3. 디쉬 리프팅 및 배치: 크레인 또는 특수 리프팅 장비를 사용하여 MW 디쉬를 목표 높이(일반적으로 타워 상단 섹션 근처 또는 유지보수 플랫폼)로 들어 올립니다. 정밀도를 위해 레이저 정렬 도구를 사용하여 수신/송신 엔드포인트에 맞게 디쉬의 방위각 및 고도를 조정합니다.
4. 안전한 고정: 호환되는 하드웨어를 사용하여 장착된 브래킷에 MW 디쉬를 부착하고 헐거움 없는 단단한 연결을 보장합니다. AWS D1.1 용접 및 고정 표준을 준수하기 위해 보정된 도구로 볼트 토크를 다시 확인합니다.
5. 케이블 라우팅: 환경 손상에 노출되지 않도록 디쉬의 신호 및 전원 케이블을 타워의 통합 케이블 관리 시스템(또는 격자 구조의 보호 경로를 따라)을 통해 라우팅합니다. 연결 지점에서 케이블이 적절하게 절연되고 방수 처리되었는지 확인합니다.
6. 최종 검사: 디쉬, 브래킷 및 연결부를 시각적으로 확인하여 안정성을 확인합니다. 신호 전송을 테스트하여 정렬 및 기능을 확인합니다. 설치 전반에 걸쳐 안전 프로토콜(예: 작업자 추락 방지)을 준수합니다.

3개의 다리가 있는 관형 강철 타워의 주요 구조는 무엇입니까?

3개의 다리가 있는 관형 강철 타워의 주요 구조는 안정성, 하중 지지 및 공기 역학적 효율성을 위해 설계된 자립형 삼각형 프레임 시스템으로, 세 가지 핵심 구성 요소로 구성됩니다:

• 세 개의 수직 관형 다리: 심리스 또는 용접 강철 튜브(Q345B/ASTM A500 표준 준수)로 만들어진 주요 하중 지지 요소입니다. 삼각형 구성으로 배열된 이 다리는 타워의 총 무게(장비 및 환경 하중 포함)를 기초로 전달합니다.
• 관형 격자 트러스: 세 개의 메인 다리를 수평 및 대각선으로 연결하는 더 작은 중공 강철 튜브입니다. 이 교차 트러스 시스템은 하중을 고르게 분산하고 구조적 강성을 향상시키며 바람 저항을 줄여 타워의 특징적인 격자 패턴을 형성합니다.
• 테이퍼진 프레임 및 플랜지 연결: 타워는 강한 바람(최대 200km/h) 및 지진에 대한 저항을 최적화하기 위해 바닥에서 상단으로 점진적으로 좁아집니다(바닥이 넓고 상단이 좁음). 타워 세그먼트는 고장력 볼트 플랜지를 통해 연결되어 안전한 조립을 보장하고 유지보수 위험을 줄입니다.

이러한 구성 요소는 구조적 백본을 형성하며, 통합 액세서리(예: 플랫폼, 사다리)는 메인 구조의 무결성을 손상시키지 않으면서 기능적 지원을 추가합니다.

플랫폼, 사다리

A. 플랫폼

• 목적: MW 디쉬, 안테나, 센서 또는 기타 장비를 설치, 유지보수 또는 검사하기 위한 안정적인 높은 작업 공간 역할을 합니다. 또한 타워 접근 중 작업자를 위한 안전한 휴식 지점을 제공합니다.
• 설계 특징: 아연 도금 강철(ASTM A123 기준, 부식 방지)로 제작되고 지정된 높이에서 격자 구조에 통합됩니다. 추락 방지를 위한 안전 난간과 작업자 안정성을 위한 미끄럼 방지 표면이 장착되어 있습니다. 작업자, 도구 및 장비의 무게를 지지하도록 설계되었으며 타워의 전반적인 하중 지지 용량과 일치합니다. 타워 섹션 간의 쉬운 이동을 위한 액세스 해치가 포함될 수 있습니다.
• 주요 장점: 장비 장착 지점 근처에 전략적으로 배치되어 유지보수 작업을 간소화하고 운영 효율성을 향상시킵니다.

B. 사다리

• 목적: 작업자가 설치, 검사 또는 수리를 위해 플랫폼, 장비 또는 상단 섹션에 도달하기 위해 타워를 오를 수 있도록 하는 전용 안전 접근 시스템입니다.
• 설계 특징: 내구성과 내식성을 위해 아연 도금 강철로 제작되었으며, 편안한 등반을 위해 균일한 간격의 발판(산업 안전 표준 기준)이 있습니다. 타워의 "추락 방지 사다리" 설계 사양과 일치하는 추락 위험을 최소화하기 위한 추락 방지 메커니즘(예: 안전 하네스용 케이블 가이드)이 장착되어 있습니다. 메인 다리 또는 격자 트러스에 수직으로 부착되어 안전하고 안정적인 경로를 보장합니다.
• 준수: 안전 규정 및 타워 설계 표준(예: TIA-222-G, GB 50017)에 따라 설계되어 수직 접근 중 작업자 보호를 우선시합니다.

플랫폼과 사다리는 함께 높은 곳의 장비에 안전하고 효율적인 접근을 가능하게 하여 타워의 사용성을 향상시키고, 산업 안전 및 내구성 요구 사항을 준수하면서 지속적인 운영 및 유지보수를 지원합니다.

더 많은 정보를 보려면 여기를 클릭하십시오!!!

고객 방문

조립,아연 도금 강철 타워 테스트

인증

더 많은 정보를 보려면 여기를 클릭하십시오!!!

맞춤형 제품 유형 및 장점

자립형 타워 
자립형 타워는 일반적으로 3개의 다리 또는 4개의 다리 타워이며, 재질은 강철 파이프 또는 각강입니다. 연결의 경우 관형 타워는 플랜지로 연결되고, 각강 타워는 너트와 볼트로 연결됩니다. 
특징: 
1. 바람 하중 계수가 작고 바람 저항이 강합니다. 
2. 토지 자원을 절약하고 위치가 편리합니다. 
운송 및 설치가 편리합니다. 

파이프 강철 타워
튜브 타워는 강철 파이프로 만들어진 타워 기둥과 삼각형 모양의 타워 본체 섹션으로 구성된 자립형 고층 강철 구조물을 말합니다. 주요 특징은 세 개의 튜브 타워 기둥이 강철 파이프로 만들어지고 타워 본체 섹션이 삼각형 모양이라는 것으로, 각강과는 다른 고층 강철 구조물입니다.

단극 타워 
단일 튜브 타워라고도 하는 단극 타워는 아름다운 외관, 9~18제곱미터의 작은 면적, 비용 효율성으로 널리 사용되는 유형이며 대부분의 건설에서 채택됩니다. 타워 본체는 더 합리적인 섹션을 채택하며 고강도 볼트로 연결됩니다. 설치가 쉽고 다양한 복잡한 현장 조건에 적응할 수 있는 특징이 있습니다. 

가이 타워 
가이 타워는 참신한 외관을 가지고 있으며, 가장 큰 특징은 강철 가이 와이어를 사용하여 강화된다는 것입니다. 가이 타워는 경제적이고 실용적인 일반적인 통신 타워 유형입니다. 다른 것들보다 가볍고 저렴합니다. 넓은 지리적 지역에 매우 적합합니다. 

경계 타워
감시탑은 주변 환경을 관찰하는 데 주로 사용되는 다기능 건물이며 여러 분야에서 중요한 역할을 합니다. 디자인은 자연 환경과의 조화와 통일을 강조하며, 건축 스타일은 일반적으로 주변 환경과 조화를 이룹니다. 전망대는 일반적으로 타워 본체, 플랫폼, 타워 및 사다리로 구성되며, 컴팩트하고 내구성이 뛰어난 구조를 가집니다.

위장 나무 타워
위장 나무 타워는 또한 인공 나무 타워의 일종으로, 실제 나무와 같은 기반에 세심한 디자인이 더해져 관광 지역, 공원 및 광장의 실제 나무들 사이에 배치될 때 자연의 일부가 됩니다. 
특징: 
1. 정교한 구조와 화려한 외관. 
2. 강한 구조적 안정성과 긴 작동 수명. 
3. 작은 면적 차지 및 큰 경제적 효과.

우리의 서비스

JIAYAO CO., LTD.는 ISO9001 인증을 받은 전문 통신 타워 제조업체입니다. 저희는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개국으로 수출되었습니다.
저희는 각강 타워, 튜브 강철 타워, 단극 타워, 소나무 타워, 가이 타워 및 경계 타워의 설계 및 제조를 전문으로 합니다. 저희 부서에는 설계, 연구 개발, 검사, 실험실, 품질 관리, 아연 도금 및 강철 타워 부서가 있습니다. 저희 원자재는 중국의 유명한 철강 공장인 HBIS 그룹, Baowu Steel Group, Shougang Group에서 공급됩니다.
​

자주 묻는 질문

Q: 허용되는 최소 주문 수량은 얼마입니까?
A: 허용되는 최소 주문 수량은 1세트입니다. 소량의 시험 주문도 환영합니다.

Q: 배송 시간은 어떻게 됩니까?
A: 보증금을 받은 후 25일 이내.

Q: 허용되는 결제 조건은 무엇입니까?
A: TT, L/C, Paypal, Western Union, .

Q: 저를 위해 OEM을 할 수 있습니까?
A: 모든 OEM 주문을 수락합니다. 저희에게 연락하여 디자인을 알려주시면 합리적인 가격을 제공해 드리겠습니다.

Q: 언제 견적을 받을 수 있습니까?
A: 일반적으로 문의를 받은 후 24시간 이내에 견적을 보내드립니다. 견적을 매우 긴급하게 받아야 하는 경우, 문의 우선순위를 고려할 수 있도록 전화 또는 이메일로 알려주십시오.

Q: 귀사의 통신 타워 구조 표준은 ANSI / TIA/ EIA-222-G입니까?
A: 예.

Q: 열간 아연 도금 표준은 ASTM A 123/153입니까?
A: 예.

Q: 계산서를 제공할 수 있습니까?
A: 예, 하지만 계산서를 구매해야 합니다.

Q: 제품 수명은 얼마나 됩니까?
A: 50년.
Q; 타워의 구조는 단일입니까?
A: 아니요, 고객의 요청에 따라 설계 및 생산할 수 있습니다.

Q: 결제 방법은 무엇입니까?
A: T/T로 30%를 보증금으로, 잔액은 T/T 또는 L/C로 지급합니다.
