제품 상세 정보:
접촉
지금 챗팅하세요
|
| 제품명: | 32M 도시 보행자 거리에 친절한 호리호리한 단면도 모노폴 탑 조경 | 디자인 표준: | GB/T 2694-2010 |
|---|---|---|---|
| 재료: | 강판 ASTM A36 A572 Gr50/S275JR S275JR | 인증: | ISO9001:2008 COC |
| 높이: | 9-40m(맞춤형) | 용접: | AWS D 1.1 |
| 아연 도금 표준: | ASTM A123/ISO 1461 | 너트 및 볼트: | 등급 8.8/6.8/4.8 |
| 부식 방지 처리: | 용융 아연 도금 | 풍속: | 120KM/H |
| 생활 시간: | 30년 이상 | 유형: | 원거리 통신 탑 |
| 기초 유형: | 콘크리트 | 리드타임: | 15~20일 |
| 부속품: | 접지 앵커 | 용법: | 셀룰러 네트워크, 무선 전송 |
| 극 구조: | 여러 얼굴 | 연결: | 플랜지 연결 |
| 공급사슬: | 제조업체 | 유지 보수 요구 사항: | 낮은 |
| 부하 용량: | 500kg | ||
| 강조하다: | 32M 얇은 단극탑,풍경 친화적 인 독점 타워,도시 보행자 거리 독점 |
||
JIAYAO CO.,LTD
제품 설명
1. 주요 세부 정보:
원산지: 허베이, 중국 (본토); 브랜드 이름: Jaoyao 또는 OEM; 모델 번호: 통신 타워
표면 처리: 열간 아연 도금 또는 도장.
2. 포장 및 배송:
포장 세부 정보: 통신 타워는 고객 요구 사항에 따라 아연 도금 스트래핑으로 묶입니다.
배송: 결제 후 20일 이내에 톈진 항에서 배송
타워 부재: 강철 타워 하나는 여러 개의 번들로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
| 설계 | ||
| 1. 설계 코드 | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 구조 강철 | ||
| 2. 등급 | 연강 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 작동 속도에서 0.5 ~ 1.0도 | |
| 5. 인장 강도 (Mpa) | 360~510 | 470~630 |
| 6. 항복 강도 (t≤16mm) (Mpa) | 355 | 235 |
| 7. 신장률 (%) | 20 | 24 |
| 8. 충격 강도 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 잠수 아크 용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
| 테스트 | ||
| 17. 공장 테스트 | 인장 시험, 원소 분석, 샤르피 시험(충격 시험), 냉간 벤딩, 프리스 시험, 해머 시험 |
|
| 용량 | ||
| 18. 최대 생산 능력 | 연간 50,000톤 | |

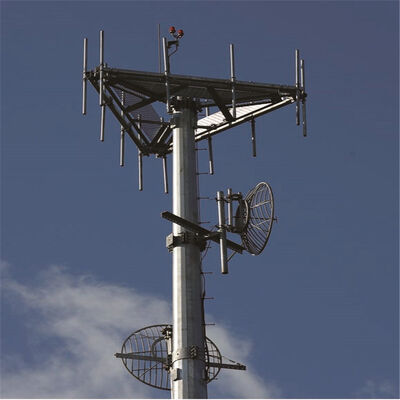

⇔모노폴 타워의 본체는 무엇인가요?
모노폴 타워의 본체는 도시 사용에 맞게 제작된 타워의 핵심 하중 지지 구조를 형성하는 단일의 자립형 솔리드/세미-솔리드 샤프트입니다. 일반적으로 고강도 압연 강판(Q345B/ASTM A500 Grade B)으로 제작되며 원통형 또는 용접된 다각형 모양(직경 0.5~2m, 타워 높이에 따라 축소)으로 풍하중 저항을 최적화하기 위해 테이퍼 디자인(상단이 약간 좁아짐)을 특징으로 합니다(최대 180km/h). 높이는 10m에서 60m까지 다양하며(5G 마이크로 스테이션 또는 도시 통신 허브용 맞춤 가능) 모노폴 타워의 모든 보조 구성 요소를 통합하기 위한 기본 프레임 역할을 합니다.
⇔모노폴 타워의 하단 플랜지, 사다리 및 플랫폼은 무엇인가요?
1. 하단 플랜지: 모노폴의 메인 샤프트 베이스에 용접된 고강도 강철 부품으로, 타워 본체와 콘크리트 기초 사이의 중요한 연결 역할을 합니다. 고강도 강철(메인 본체와 동일)로 제작되고 부식 방지 처리가 되어 있으며, 기초의 앵커 볼트와 정렬되어 타워를 수직으로 고정하고 전체 구조 및 장비 하중을 지면으로 전달하여 타워의 전반적인 안정성을 보장합니다.
2. 사다리: 모노폴의 메인 샤프트에 통합된 내장형 내부 등반 사다리로, 부식 방지 아연 도금 강철로 제작되었으며 전문적인 낙하 방지 시스템을 갖추고 있습니다. 인증된 유지보수 담당자만 사용할 수 있으며, 타워 점검, 장비 설치 및 수리를 위한 안전한 수직 접근 경로를 제공하며, 그 무결성은 정기적인 타워 유지보수의 핵심 초점입니다.
3. 플랫폼: 모노폴 타워에는 지정된 높이의 메인 샤프트에 장착된 컴팩트한 통합 강철 플랫폼(프로젝트 요구 사항에 따라 맞춤 제작)이 장착되어 있습니다. 내구성을 위해 아연 도금 강철로 제작된 이 플랫폼은 통신 장비(예: 5G 안테나, 마이크로파 장치) 및 감시 장비를 설치, 유지보수 및 점검하기 위한 안정적인 작업 공간 역할을 합니다. 모노폴의 초소형 공간을 차지하도록 설계되어 타워의 세련되고 눈에 거슬리지 않는 도시 디자인을 손상시키지 않으면서 운영 편의성을 극대화합니다.

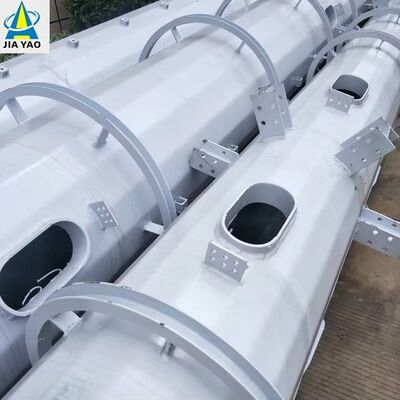

⇔열간 아연 도금 후 모노폴 타워의 본체는 어떻게 되나요?
열간 아연 도금 후 모노폴 타워의 본체는 테이퍼 디자인이 적용된 고강도 압연 강판(Q345B/ASTM A500 Grade B)으로 제작된 핵심 단일 원통형/다각형 강철 샤프트로 유지되며, 구조적 모양, 치수 및 하중 지지 성능이 완전히 보존됩니다. 주요 변화는 ASTM A123 표준에 따라 전체 강철 표면이 균일하고 밀집된 아연 코팅으로 덮인다는 것입니다. 이 아연 도금층은 부식 방지 장벽을 형성하여 도시 오염 물질, 습기 및 실외 환경 침식으로부터 강철 기판을 효과적으로 보호하여 메인 샤프트의 서비스 수명을 25년 이상 연장합니다. 아연 도금된 본체는 원래 강철 샤프트의 구조적 강성을 유지하며, 모든 용접부(AWS D1.1 준수)도 동일하게 아연 도금되어 일관된 부식 방지 성능과 타워 본체의 전반적인 구조적 무결성을 보장합니다.
Q: 허용되는 MOQ는 무엇인가요?
A: 허용되는 MOQ는 1세트입니다. 소량의 시험 주문도 환영합니다.
Q: 배송 시간은 어떻게 되나요?
A: 보증금을 받은 후 25일 이내.
Q: 허용되는 결제 조건은 무엇인가요?
A: TT, L/C, Paypal, Western Union, Money Gram.
Q: 저를 위해 OEM을 할 수 있나요?
A: 모든 OEM 주문을 수락합니다. 저희에게 연락하여 디자인을 알려주시면 합리적인 가격을 제공해 드리겠습니다.
Q: 언제 견적을 받을 수 있나요?
A: 일반적으로 문의를 받은 후 24시간 이내에 견적을 보내드립니다. 견적을 매우 긴급하게 받아야 하는 경우, 문의 우선순위를 고려할 수 있도록 전화 또는 이메일로 알려주십시오.
Q: 귀사의 통신 타워 구조 표준은 ANSI / TIA/ EIA-222-G인가요?
A: 네.
Q: 열간 아연 도금 표준은 ASTM A 123/153인가요?
A: 네.
Q: 계산서를 제공해 줄 수 있나요?
A: 네, 하지만 계산서를 구매해야 합니다.
Q: 제품 수명은 얼마나 되나요?
A: 50년.
Q; 타워 구조는 일체형인가요?
A: 아니요, 고객의 요청에 따라 설계 및 생산할 수 있습니다.
Q: 결제 방법은 무엇인가요?
A: T/T로 30%를 보증금으로, 잔금은 T/T 또는 L/C로 지급합니다.
