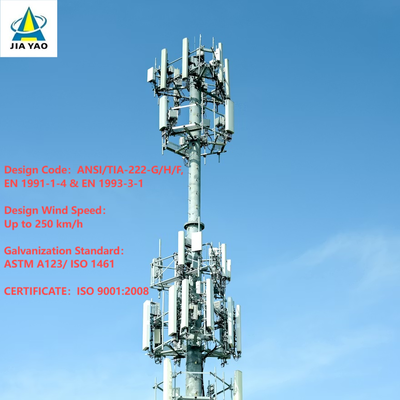

| 제품명: | 주거용 복합 입구 통신을 위한 35Meter 저풍하중 모노폴 타워 | 디자인 표준: | ANSI/TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 |
|---|---|---|---|
| 재료: | 강판 ASTM A36 A572 Gr50/S275JR S275JR | 인증: | ISO9001:2008 COC |
| 높이: | 9-40m(맞춤형) | 용접: | AWS D 1.1 |
| 아연 도금 표준: | ASTM A123/ISO 1461 | 너트 및 볼트: | 등급 8.8/6.8/4.8 |
| 부식 방지 처리: | 용융 아연 도금 | 풍속: | 120KM/H |
| 생활 시간: | 30년 이상 | 유형: | 원거리 통신 탑 |
| 클라이밍 시스템: | 사다리 또는 안전 등반 장치 | 극 구조: | 여러 얼굴 |
| 내식성: | 높은 | 그림 색상: | 맞춤형 |
| 최고 직경: | 0.3 미터 | 부하 용량: | 5000kg |
| 부식 방지: | 아연 코팅 | 무게: | 1500kg |
| 공급사슬: | 제조업체 | 안테나 브래킷: | 2-4 PC |
| 기초 유형: | 콘크리트 | ||
| 강조하다: | 통신용 35m 단위탑,저풍량 모노폴 타워,주거용 복합 건물 입구 단독탑 |
||
JIAYAO CO.,LTD
제품 설명
1. 주요 세부사항:
원산지: 중국 허베이(본토); 유명 상표: Jaoyao 또는 OEM; 모델 번호: 텔레콤 타워
표면 처리: 용융 아연 도금 또는 도장.
2. 포장 및 배송:
포장 세부 정보: 텔레콤 타워는 고객의 요구 사항에 따라 아연 도금 끈으로 묶습니다.
배송: 천진항에서 결제 후 20일 이내에 배송됩니다.
타워 멤버: 하나의 철탑이 여러 개의 묶음으로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
| 설계 | ||
| 1. 디자인 코드 | ANSI/TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 | |
| 구조 강철 | ||
| 2. 등급 | 온화한 강철 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 0.5 ~1.0도 @ 작동속도 | |
| 5. 인장강도(Mpa) | 360~510 | 470~630 |
| 6. 항복강도(t≤16mm)(Mpa) | 355 | 235 |
| 7. 신율(%) | 20 | 24 |
| 8. 충격강도 KV(J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 4.8, 6.8, 8.8학년 | |
| 10. 기계적 성질에 관한 기준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 견과류 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수기준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 견과류 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐아크용접 및 서브머지드 아크용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 회원 표시방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 철강재의 아연 도금 기준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트, 너트의 아연 도금 기준 | ISO 1461 또는 ASTM A153 | |
| 시험 | ||
| 17. 공장 테스트 | 인장시험, 요소해석, 샤피시험(충격시험), 냉간굽힘, Preece 테스트, 해머 테스트 |
|
| 용량 | ||
| 18. 최대 생산 능력 | 연간 50,000 TON | |
⇔모노폴타워 본체는 무엇인가요?

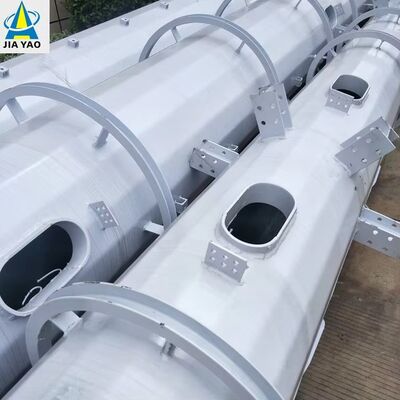

모노폴 타워의 본체는 도시용으로 맞춤화된 타워의 핵심 하중 지지 구조를 형성하는 단일의 자립형 고체/반고체 샤프트입니다. 일반적으로 고강도 압연 강판(Q345B/ASTM A500 Grade B)으로 제작되며 풍하중 저항(최대 180km/h)을 최적화하기 위해 테이퍼형 설계(상단이 약간 더 좁음)와 원통형 또는 용접된 다각형 모양(직경 0.5~2m, 타워 높이에 따라 조정됨)이 특징입니다. 높이는 10m~60m(5G 마이크로스테이션 또는 도시 통신 허브에 맞게 맞춤화 가능)이며, 모노폴 타워의 모든 보조 구성 요소를 통합하기 위한 기본 프레임 역할을 합니다.
⇔모노폴 타워의 하단 플랜지, 사다리, 플랫폼은 무엇인가요?

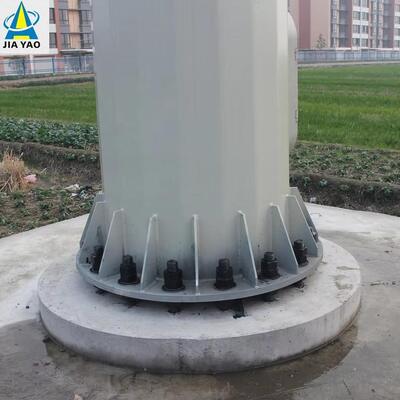

1. 하단 플랜지: 모노폴의 메인 샤프트 바닥에 용접된 튼튼한 강철 부품으로, 타워 본체와 콘크리트 기초 사이의 중요한 연결 역할을 합니다. 본체와 어울리는 고강도 강철로 제작하고 부식방지 처리를 하여 기초의 앵커볼트와 정렬되어 타워를 수직으로 고정하고 전체 구조 및 장비 하중을 지면으로 전달하여 타워의 전체적인 안정성을 보장합니다.
2.사다리: 모노폴의 메인 샤프트에 통합된 내장형 내부 등반 사다리로 부식 방지 아연 도금 강철로 제작되었으며 전문적인 추락 방지 시스템을 갖추고 있습니다. 인증된 유지보수 담당자에게만 독점적으로 타워 검사, 장비 설치 및 수리를 위한 안전한 수직 접근 경로를 제공하며, 그 무결성은 정기 타워 유지보수의 주요 초점입니다.

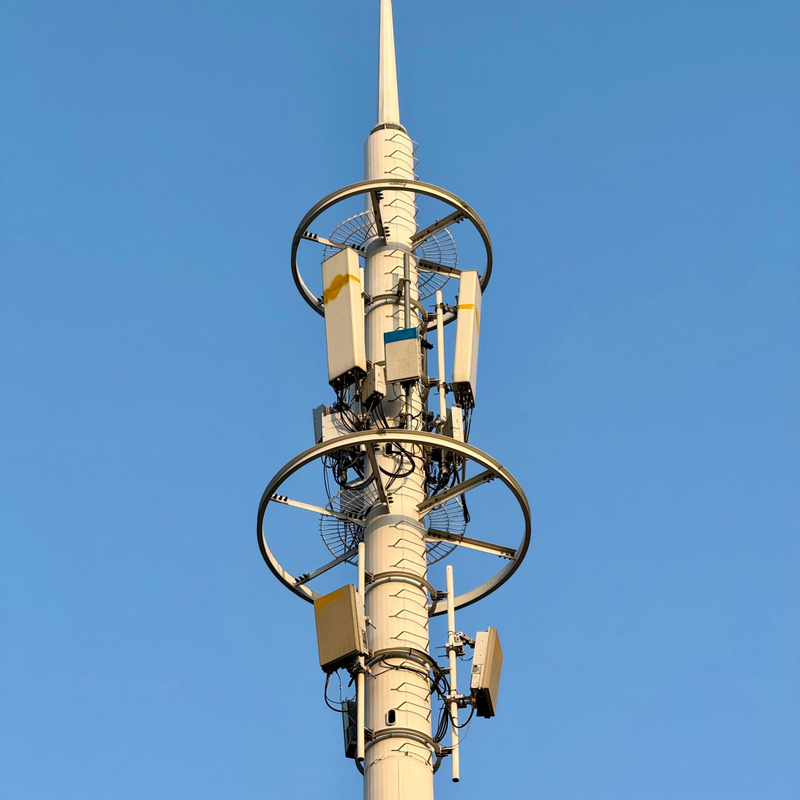

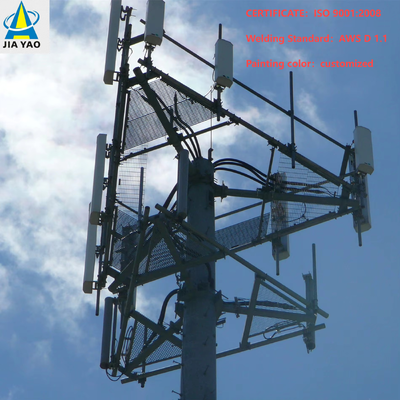

3. 플랫폼: 모노폴 타워에는 지정된 높이의 주 샤프트에 장착된 소형 통합 강철 플랫폼(프로젝트 요구에 따라 맞춤화됨)이 장착되어 있습니다. 내구성을 위해 아연 도금 강철로 제작된 이 플랫폼은 통신 장비(예: 5G 안테나, 마이크로파 장치) 및 감시 장비를 설치, 유지 관리 및 검사하기 위한 안정적인 작업 공간 역할을 합니다. 모노폴의 초소형 설치 공간에 맞게 설계된 이 제품은 타워의 매끄럽고 눈에 띄지 않는 도시 디자인을 손상시키지 않으면서 작동 편의성을 극대화합니다.
⇔용융아연도금 후 모노폴타워 본체는 무엇인가요?
용융 아연 도금 후 모노폴 타워의 본체는 테이퍼형 설계를 갖춘 핵심 단일 원통형/다각형 강철 샤프트(고강도 압연 강판 Q345B/ASTM A500 등급 B로 제작)로 유지되며 구조적 형태, 치수 및 내하중 성능이 완전히 보존됩니다. 중요한 변화는 전체 강철 표면이 ASTM A123 표준을 준수하여 균일하고 조밀한 아연 코팅으로 덮여 있다는 것입니다. 이 아연 도금 층은 도시 오염 물질, 습기 및 실외 환경 침식으로부터 강철 기판을 효과적으로 보호하는 부식 방지 장벽을 형성하여 본체의 수명을 25년 이상으로 연장합니다. 또한 아연 도금된 본체는 원래 강철 샤프트의 구조적 강성을 유지하고 모든 용접 조인트(AWS D1.1 규격)를 동일하게 아연 도금 처리하여 타워 본체의 일관된 부식 방지 성능과 전반적인 구조적 무결성을 보장합니다.
