| 제품명: | 안테나 확장 프로젝트를 위한 맞춤형 용융 아연도금 모노폴 통신 타워 플랫폼 | 인증: | ISO9001:2008 COC |
|---|---|---|---|
| 높이: | 9-40m(맞춤형) | 용접: | AWS D 1.1 |
| 아연 도금 표준: | ASTM A123/ISO 1461 | 부식 방지 처리: | 용융 아연 도금 |
| 풍속: | >=60M/S | 재료: | 강판 Q355 Q420 Q460 |
| 생활 시간: | 30년 이상 | 유형: | 원거리 통신 탑 |
| 최고 직경: | 0.5미터 | 유지: | 낮은 |
| OEM: | 좋아요 | 안테나 기둥: | 3-10 |
| 극 구조: | 여러 얼굴 | 유지 보수 요구 사항: | 낮은 |
| 애플리케이션: | 셀룰러 네트워크, 무선 전송 | 플랫폼: | 1 PC |
| 지진 부하 용량: | 최대 9도 | 그림 색상: | 맞춤형 |
| 강조하다: | 맞춤형 용융 아연 도금 모노폴 타워,모노폴 통신 타워 플랫폼,안테나 확장 프로젝트 모노폴 타워 |
||
JIAYAO CO.,LTD
제품 설명
1. 주요 세부 정보:
원산지: 허베이, 중국 (본토); 브랜드 이름: Jaoyao 또는 OEM; 모델 번호: 통신 타워
표면 처리: 열연 아연 도금 또는 도색.
2. 포장 및 배송:
포장 세부 정보: 통신 타워는 고객 요구 사항에 따라 아연 도금 스트랩으로 묶입니다.
배송: 결제 후 20일 이내에 톈진 항에서 배송
타워 부재: 하나의 강철 타워는 여러 개의 번들로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
| 설계 | ||
| 1. 설계 코드 | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 구조 강철 | ||
| 2. 등급 | 연강 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 작동 속도에서 0.5 ~ 1.0도 | |
| 5. 인장 강도 (Mpa) | 360~510 | 470~630 |
| 6. 항복 강도 (t≤16mm) (Mpa) | 355 | 235 |
| 7. 신장률 (%) | 20 | 24 |
| 8. 충격 강도 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 잠수 아크 용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
| 시험 | ||
| 17. 공장 시험 | 인장 시험, 원소 분석, 샤르피 시험(충격 시험), 냉간 벤딩, 프리스 시험, 해머 시험 |
|
| 용량 | ||
| 18. 최대 생산 능력 | 연간 50,000톤 | |

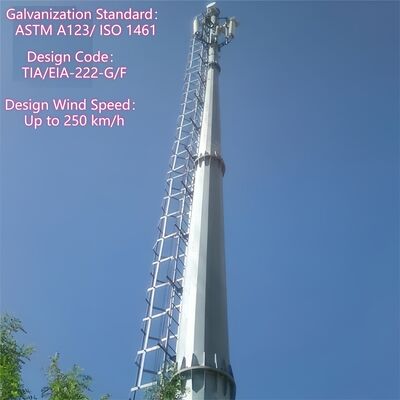

⇔단일 기둥 타워의 주요 본체는 무엇인가요?
단일 기둥 타워의 주요 본체는 도시 사용에 맞게 제작된 단일의 자립형 고체/반고체 샤프트로 타워의 핵심 하중 지지 구조를 형성합니다. 일반적으로 고강도 압연 강판(Q345B/ASTM A500 Grade B)으로 제작되며, 풍하중 저항을 최적화하기 위해 원통형 또는 용접된 다각형 모양(직경 0.5~2m, 타워 높이에 따라 축척됨)과 테이퍼 디자인(상단이 약간 좁아짐)을 특징으로 합니다(최대 180km/h). 높이는 10m에서 60m까지 다양하며(5G 소형 기지국 또는 도시 통신 허브용 맞춤 제작 가능), 단일 기둥 타워의 모든 보조 부품을 통합하기 위한 기본 프레임 역할을 합니다.
⇔단일 기둥 타워의 하부 플랜지, 사다리 및 플랫폼은 무엇인가요?
1. 하부 플랜지: 단일 기둥의 주요 샤프트 바닥에 용접된 중장비 강철 부품으로, 타워 본체와 콘크리트 기초 사이의 중요한 연결 역할을 합니다. 고강도 강철(주 본체와 일치)로 제작되고 부식 방지 처리가 되어 있으며, 기초의 앵커 볼트와 정렬되어 타워를 수직으로 고정하고 전체 구조 및 장비 하중을 지면으로 전달하여 타워의 전반적인 안정성을 보장합니다.

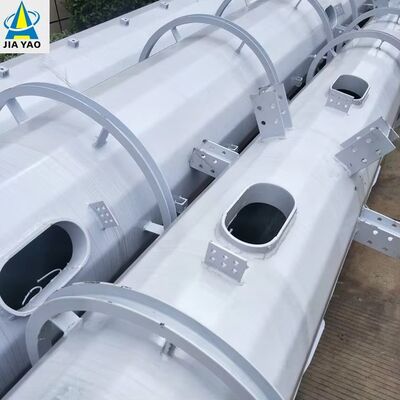

2. 사다리: 단일 기둥의 주요 샤프트에 통합된 내장형 내부 등반 사다리로, 부식 방지 아연 도금 강철로 제작되었으며 전문적인 낙하 방지 시스템이 장착되어 있습니다. 인증된 유지보수 인력 전용으로, 타워 검사, 장비 설치 및 수리를 위한 안전한 수직 접근 경로를 제공하며, 그 무결성은 정기적인 타워 유지보수의 핵심 초점입니다.

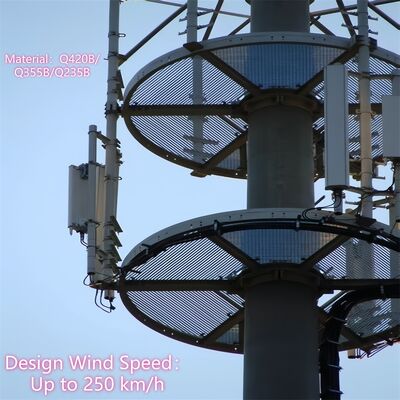

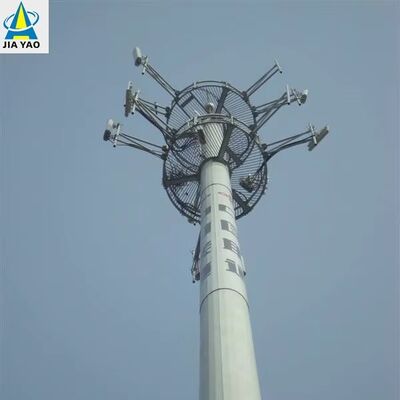

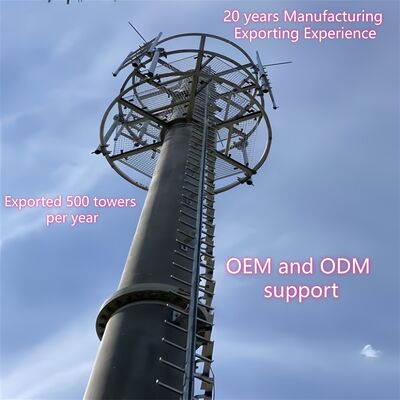

3. 플랫폼: 단일 기둥 타워에는 지정된 높이의 주요 샤프트에 장착된 컴팩트한 통합 강철 플랫폼(프로젝트 요구 사항에 따라 맞춤 제작)이 장착되어 있습니다. 내구성을 위해 아연 도금 강철로 제작된 이 플랫폼은 통신 장비(예: 5G 안테나, 마이크로파 장치) 및 감시 장비를 설치, 유지보수 및 검사하기 위한 안정적인 작업 공간 역할을 합니다. 단일 기둥의 초소형 풋프린트에 맞게 설계되어 타워의 세련되고 눈에 띄지 않는 도시 디자인을 손상시키지 않으면서 운영 편의성을 극대화합니다.
⇔열연 아연 도금 후 단일 기둥 타워의 주요 본체는 무엇인가요?
열연 아연 도금 후 단일 기둥 타워의 주요 본체는 테이퍼 디자인이 적용된 고강도 압연 강판(Q345B/ASTM A500 Grade B)으로 제작된 핵심 단일 원통형/다각형 강철 샤프트로 남아 있으며, 구조적 모양, 치수 및 하중 지지 성능은 완전히 보존됩니다. 주요 변경 사항은 ASTM A123 표준에 따라 전체 강철 표면이 균일하고 조밀한 아연 코팅으로 덮인다는 것입니다. 이 아연 도금층은 부식 방지 장벽을 형성하여 강철 기판을 도시 오염 물질, 습기 및 실외 환경 침식으로부터 효과적으로 보호하여 주요 본체의 서비스 수명을 25년 이상 연장합니다. 아연 도금된 주요 본체는 원래 강철 샤프트의 구조적 강성을 유지하며, 모든 용접부(AWS D1.1 준수)도 동일하게 아연 도금되어 일관된 부식 방지 성능과 타워 본체의 전반적인 구조적 무결성을 보장합니다.
