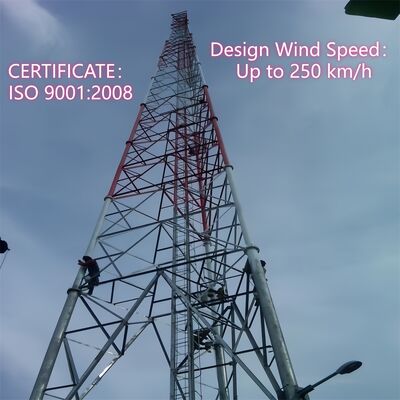

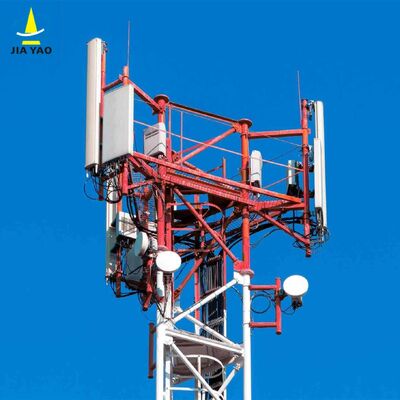

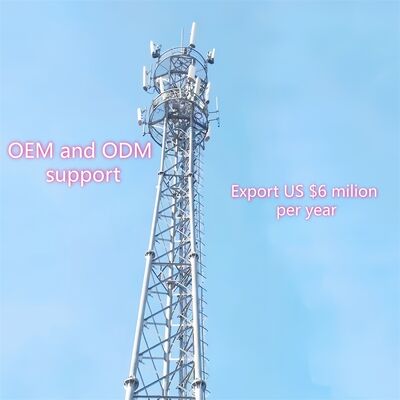

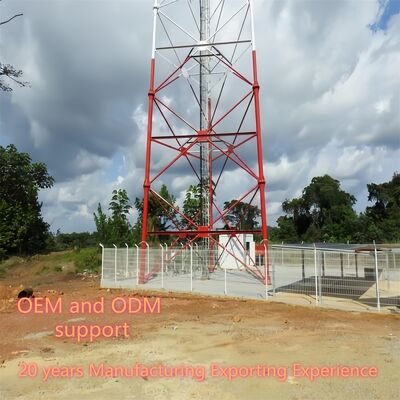

옥외 5G 4G 마이크로파 신청을 위한 튼튼한 3개의 다리가 있는 관 강철 탑에 의하여 직류 전기를 통하는 자활하는 통신 돛대

우리는 통신, 모니터링, 관측 및 보안 애플리케이션을 위한 맞춤형 철탑 설계 및 제조를 전문으로 합니다.자세한 제품 정보는 다음과 같습니다.

1. 주요 세부사항:
원산지: 중국 허베이(본토); 유명 상표: Jaoyao 또는 OEM; 모델 번호: 텔레콤 타워
표면 처리: 용융 아연 도금 또는 도장.
2. 포장 및 배송:
포장 세부 정보: 텔레콤 타워는 고객의 요구 사항에 따라 아연 도금 끈으로 묶습니다.
배송: 천진항에서 결제 후 20일 이내에 배송됩니다.
타워 멤버: 하나의 철탑이 여러 개의 묶음으로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
3. 기술 데이터

3개 다리 관형 철탑의 격자 구조는 무엇입니까?

3개의 다리가 있는 관형 철탑의 격자 구조는 타워의 세 개의 수직 관형 다리를 연결하는 트러스 모양의 뼈대입니다. 더 작은 속이 빈 강철 튜브(주 다리 재료(예: 이음매 없는/용접된 강철 튜브)와 일치)로 구성된 이 격자 부재는 세 개의 다리 사이에 십자형 수평 및 대각선 연결을 형성하여 타워 높이 전체에 걸쳐 삼각형 웹과 같은 패턴을 만듭니다. 이 구조는 타워의 테이퍼형 설계(기저부가 넓고 상단이 좁음)와 함께 작동하여 수직 하중(타워 중량, 장비 중량)과 측면 힘(바람, 지진 활동)을 세 개의 다리에 균등하게 분산시킵니다. 관형 격자는 구조적 강성과 안정성을 향상시킬 뿐만 아니라 공기역학적 성능을 최적화하여 기존의 각진 강철 격자 구조에 비해 바람 저항을 30% 줄여 타워를 혹독하거나 바람이 많이 부는 환경에 매우 잘 적응할 수 있게 해줍니다. 또한, 관형 부재를 사용하면 높은 하중 지지력을 유지하면서 구조가 가벼워집니다.

3개 다리가 있는 관형 철탑에 MW 접시를 어떻게 장착하나요?

3개의 다리가 있는 관형 강철 타워에 전자레인지(MW) 접시를 장착하는 작업은 타워의 구조 설계 및 산업 표준에 맞춰 안전하고 표준화된 프로세스를 따릅니다.

1. 설치 전 확인: 타워의 하중 지지 용량(TIA-222-G 및 GB 50017 표준에 따라)을 확인하여 MW 접시, 장착 하드웨어 및 관련 하중을 지원할 수 있는지 확인하세요. 타워에 사전 설치된 안테나 브래킷(통합 액세서리)의 구조적 무결성을 검사합니다.
2. 브래킷 준비: 타워 전용 안테나 브래킷(또는 관형 격자와 호환되는 맞춤 제작된 브래킷)을 사용하고 8.8등급 고강도 볼트(ISO 898)를 사용하여 타워의 메인 레그 또는 격자 트러스에 고정합니다. 브래킷이 의도한 지점 간 통신 경로에 정렬되어 있고 지정된 토크로 조여져 있는지 확인하십시오.
3. 접시 들어올리기 및 위치 잡기: 크레인이나 특수 리프팅 장비를 사용하여 MW 접시를 목표 높이(일반적으로 타워 상부 근처 또는 유지 관리 플랫폼)까지 끌어 올립니다. 정확성을 위해 레이저 정렬 도구를 사용하여 수신/송신 끝점에 맞춰 접시의 방위각과 고도를 조정합니다.
4. 안전한 고정: 호환되는 하드웨어를 사용하여 MW 접시를 장착된 브래킷에 부착하여 단단하고 흔들리지 않는 연결을 보장합니다. AWS D1.1 용접 및 고정 표준을 준수하도록 보정된 도구를 사용하여 볼트 토크를 다시 확인하십시오.
5. 케이블 라우팅: 환경 피해에 노출되지 않도록 타워의 통합 케이블 관리 시스템(또는 격자 구조의 보호 경로를 따라)을 통해 접시의 신호 및 전원 케이블을 배선합니다. 케이블이 연결 지점에서 적절하게 절연 및 방수 처리되었는지 확인하십시오.
6. 최종검사: 접시, 브라켓, 연결부를 육안으로 확인하여 안정성을 확인합니다. 정렬 및 기능을 확인하기 위해 신호 전송을 테스트합니다. 설치 전반에 걸쳐 안전 프로토콜(예: 작업자 추락 방지)을 준수하십시오.

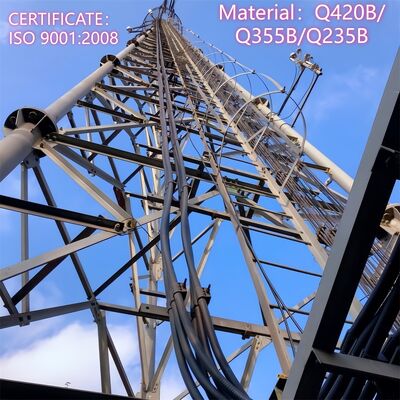

3각관형철탑의 주요구조는?

3개의 다리가 있는 관형 강철 타워의 주요 구조는 안정성, 하중 지지 및 공기 역학적 효율성을 위해 설계된 자립형 삼각형 프레임 시스템으로, 세 가지 핵심 구성 요소로 구성됩니다.

• 3개의 수직 관형 다리: 이음새가 없는 또는 용접된 강철 튜브로 만들어진 주요 하중 지지 요소입니다(Q345B/ASTM A500 표준 준수). 삼각형 구성으로 배열된 이 다리는 타워의 총 중량(장비 및 환경 부하 포함)을 기초로 전달합니다.
• 관형 격자 트러스: 3개의 메인 다리를 수평 및 대각선으로 연결하는 더 작은 중공 강철 튜브입니다. 이 십자형 트러스 시스템은 하중을 고르게 분산시키고 구조적 강성을 높이며 바람 저항을 줄여 타워의 특징적인 격자 패턴을 형성합니다.

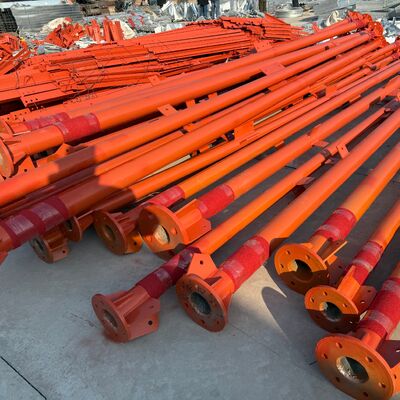

• 테이퍼 프레임 및 플랜지 연결: 타워는 베이스에서 상부로 갈수록 점차 좁아져(베이스는 넓어지고, 상부는 좁아짐) 강풍(최대 200km/h)과 지진에 대한 저항력을 최적화합니다. 타워 세그먼트는 고장력 볼트 플랜지를 통해 결합되어 안전한 조립을 보장하고 유지 관리 위험을 낮춥니다.

이러한 구성 요소는 주요 구조의 무결성을 손상시키지 않으면서 기능적 지원을 추가하는 통합 액세서리(예: 플랫폼, 사다리)와 함께 구조적 백본을 형성합니다.

플랫폼, 사다리

가. 플랫폼

• 목적: MW 접시, 안테나, 센서 또는 기타 장비를 설치, 유지 관리 또는 검사하기 위한 안정적인 높은 작업 공간 역할을 합니다. 또한 타워에 접근하는 동안 작업자에게 안전한 휴식 지점을 제공합니다.
• 디자인 특징: 아연 도금 강철로 제작되었으며(내식성을 위해 ASTM A123에 따름) 지정된 높이에서 격자 구조에 통합되었습니다. 작업자의 안정성을 위해 추락방지 안전난간과 미끄럼 방지면을 장착하였습니다. 타워의 전체 하중 지지 용량에 맞춰 작업자, 도구 및 장비의 무게를 지탱하도록 설계되었습니다. 타워 섹션 사이를 쉽게 이동할 수 있도록 접근 해치가 포함될 수 있습니다.
• 주요 장점: 유지 관리 작업을 간소화하고 운영 효율성을 높이기 위해 장비 장착 지점 근처에 전략적으로 배치됩니다.

방광

• 목적: 설치, 검사 또는 수리를 위해 작업자가 타워에 올라가 플랫폼, 장비 또는 상부에 도달할 수 있는 전용 안전 접근 시스템입니다.
• 디자인 특징: 내구성과 내부식성을 위해 아연도금 강철로 제작되었으며, 가로대가 균일하게 배치되어 있어(산업 안전 표준에 따라) 편안한 등반이 가능합니다. 추락 위험을 최소화하기 위한 추락 방지 장치(예: 안전 장치용 케이블 가이드)가 장착되어 있어 타워의 "추락 방지 사다리" 설계 사양과 일치합니다. 메인 레그나 격자 트러스에 수직으로 부착되어 안전하고 안정적인 경로를 보장합니다.
• 규정 준수: 안전 규정 및 타워 설계 표준(예: TIA-222-G, GB 50017)에 따라 설계되어 수직 접근 시 작업자 보호를 최우선으로 합니다.

플랫폼과 사다리는 함께 높은 고도의 장비에 안전하고 효율적으로 접근할 수 있게 해주고 산업 안전 및 내구성 요구 사항을 준수하면서 지속적인 운영 및 유지 관리를 지원함으로써 타워의 유용성을 향상시킵니다.

자세한 내용을 보려면 여기를 클릭하십시오!!!

고객 방문

조립,아연 도금 철탑 테스트

인증

자세한 내용을 보려면 여기를 클릭하십시오!!!

맞춤형 제품 유형 및 장점

자립 타워 
자립타워는 일반적으로 4레그 타워 중 3레그로 이루어지며, 재질은 강관 또는 앵글강이다. 연결은 관형타워는 플랜지로 연결하고, 앵글철탑은 너트와 볼트로 연결한다.
특징:
1. 풍하중 계수가 작고 바람 저항이 강합니다.
2. 토지 자원을 절약하고 위치가 편리합니다.
편리한 운송 및 설치.

파이프 철탑
튜브 타워는 강철 파이프로 만든 타워 기둥과 삼각형 모양의 타워 본체 섹션을 갖춘 자립형 고층 강철 구조물을 말합니다. 주요 특징은 3관 타워 기둥이 강관으로 이루어지고, 타워 본체 단면이 삼각형 모양으로 되어 있어 앵글강과 다른 초고층 철골 구조라는 점이다.

모노폴 타워 
모노폴 타워라고도 불리는 단일 튜브 타워는 일반적으로 사용되는 유형으로 외관이 아름답고 9~18제곱미터의 작은 면적을 차지하며 비용 효율적이며 대부분의 건설에 채택됩니다. 타워 본체는 고강도 볼트로 연결된 보다 합리적인 단면을 채택합니다. 설치가 용이하다는 특징을 가지고 있으며 다양한 복잡한 현장 현장에 적응할 수 있습니다.

가이드 타워 
Guyed Tower는 참신한 외관을 가지고 있으며 가장 큰 특징은 Steel Guy Wire를 사용하여 강화되었습니다. Guyed 타워는 경제적이고 실용적인 통신 타워의 일반적인 유형입니다. 다른 것보다 가볍고 가격도 저렴합니다. 지리적으로 넓은 지역에 매우 적합합니다.

가드 타워
망루는 주로 주변 환경을 관찰하고 여러 분야에서 중요한 역할을하는 데 사용되는 다기능 건물입니다. 디자인은 자연환경과의 조화와 통일성을 강조하며, 건축양식은 대개 주변환경과 조화를 이룬다. 전망대는 일반적으로 타워 본체, 플랫폼, 타워 및 사다리로 구성되며 컴팩트하고 내구성이 뛰어난 구조입니다.

위장된 나무탑
위장나무탑(Camouflaged Tree Tower)은 바이오닉 트리타워의 일종의 인공수목으로, 실제와 같은 베이스에 세심한 디자인을 더해 관광지, 공원, 광장의 실제 나무들 사이에 배치하면 자연의 일부가 될 것입니다.
특징:
1. 절묘한 구조와 화려한 외관.
2. 강력한 구조적 안정성과 긴 작업 수명.
3. 면적이 작고 경제적 효과가 크다.

우리의 서비스

JIAYAO CO., LTD. 전문 통신 타워 제조업체이며 ISO9001 인증을 받았습니다. 고객에게 가장 최적화된 솔루션과 최고의 커뮤니케이션 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개 카운티로 수출되었습니다.
우리는 앵글 철탑, 튜브 철탑, 모노폴 타워, 소나무 타워, 가이드 타워 및 가드 타워의 설계 및 제조를 전문으로 합니다. 우리 부서에는 설계, R&D, 검사, 실험실, QC, 아연 도금 및 철탑 부서가 포함됩니다. 우리의 원자재는 중국의 유명한 철강 공장인 HBIS 그룹, Baowu Steel Group, Shougang Group에서 생산됩니다.
​
