| 제품명: | 미적 디자인이 결합된 32M 바이오닉 트리 타워 | 재료: | ASTM A36 A572 Gr50 |
|---|---|---|---|
| 너트 및 볼트: | 등급 8.8/6.8/4.8 | 인증: | ISO9001:2008 COC |
| 키: | 9-40m | 기준: | ANSI/TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 |
| 풍속: | 0-300km/h | 아연 도금 표준: | ASTM A123/ISO 1461 |
| 환경에 미치는 영향: | 친환경 | 부식 방지 처리: | 뜨거운 담근 아연 도금 |
| 일생: | 25 년 이상 | 용접: | AWS D 1.1 |
| 위치: | 도시 환경 | 애플리케이션: | 도시와 농촌 지역 모두에 적합 |
| 설계: | 현실적인 나무 디자인 | 디자인 영감: | 자연 나무 구조 |
| 나무종: | 다양한 토착종 | 내구성: | 날씨가 높고 오래 지속됩니다 |
| 맞춤화: | 다양한 색상과 크기로 제공 | ||
| 강조하다: | 케이블 관리가 가능한 32M 바이오닉 트리 타워,바이오닉 트리 타워 숨겨진 장착 플랫폼,미적 바이오닉 트리 타워 기능적 디자인 |
||
JIAYAO CO., LTD

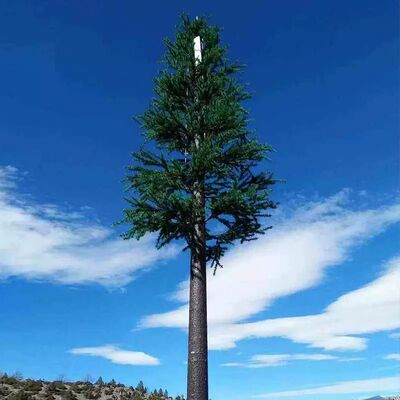

인공 나무 타워라고도 알려진 바이오닉 트리 타워는 자연 나무의 모습을 복제하면서 중요한 인프라 목적을 수행하도록 설계된 혁신적인 구조물입니다. 시각적으로 눈에 띄는 기존 타워와 달리 이 타워는 풍경에 완벽하게 통합되어 미적 조화와 기능성이 모두 중요한 지역에서 선호되는 선택입니다.
1. 사양
| 설계 | ||
| 1. 설계 코드 |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| 구조 강철 | ||
| 2. 등급 | 연강 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |

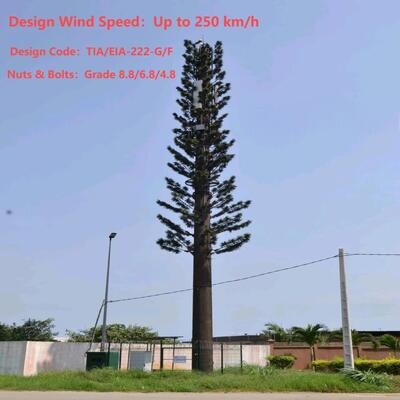

| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 작동 속도에서 0.5 ~ 1.0도 | |
| 5. 인장 강도 (Mpa) | 360~510 | 470~630 |
| 6. 항복 강도 (t≤16mm) (Mpa) | 355 | 235 |
| 7. 신장률 (%) | 20 | 24 |
| 8. 충격 강도 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 잠수 아크 용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
