16 24 32M 최소한의 유지보수 3 다리 튜버화 된 강철 야외 5G 4G 위성 낮은 관리 통신 타워

우리는 통신, 모니터링, 관찰 및 보안 애플리케이션을 위해 맞춤형 철탑을 설계하고 제조하는 데 전문입니다.자세한 제품 정보는 아래와 같습니다.

1.key 세부 정보:
원산지: 헤베이, 중국 (중국 본토); 브랜드 이름: 자오야오 또는 OEM; 모델 번호: 텔레콤 타워
표면 처리: 핫 디프 젤리화 또는 페인트.
2포장 및 배달:
패키징 세부 사항: 통신 타워는 클라이언트의 요구 사항에 따라 대연 스트랩으로 묶여 있습니다.
배달: 천진 항구에서 지불 후 20 일 이내에 배송
타워 구성원: 하나의 철탑은 여러 덩어리로 분리됩니다.
볼트: 포장 재료는 견고한 나일론 봉지 또는 강철 드럼입니다.
3기술 데이터

3개의 다리 튜브 모양의 철탑의 마지막 구조는 무엇일까요?

3발의 튜브형 철탑의 격자 구조는 탑의 세 개의 수직 튜브형 다리를 연결하는 트러스 같은 프레임입니다.작은 홀로 스틸 튜브로 구성되어 있습니다., 예를 들어, 꿰매지 않은/접속 된 철강 파이프), 이 격자 구성원은 세 개의 다리 사이의 가로 수평 및 대각선 연결을 형성합니다.타워의 높이에 걸쳐 삼각형 웹 같은 패턴을 만드는이 구조는 탑의 톱니형 디자인과 함께 작동합니다 (기반에서 더 넓고, 위에서 더 좁습니다) 수직 부하 (탑 무게, 장비 무게) 및 측면 힘 (바람,지진 활동) 3개의 다리를 통해 균등하게. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environments또한, 튜브 형태의 구성 요소의 사용은 높은 부하 운반 능력을 유지하면서 구조가 가벼운 것을 보장합니다.

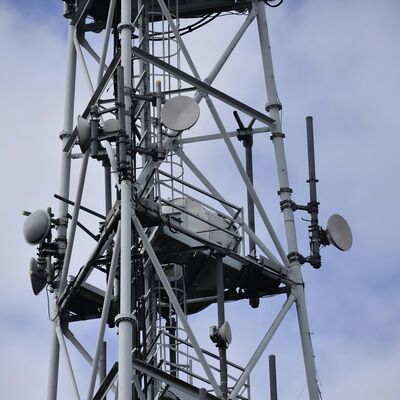

3발의 파이프식 철탑에 MW 접시를 어떻게 장착해야 할까요?

마이크로 웨브 (MW) 접시를 3개의 다리 튜브 모양의 철탑에 장착하는 것은 안전하고 표준화된 프로세스를 따르며 타워의 구조 설계와 산업 표준에 부합합니다.

1. 설치 전 검증: 탑의 부하 운반 능력을 확인 (TIA-222-G 및 GB 50017 표준에 따라) MW 디스크, 장착 하드웨어 및 관련 부하를 지원 할 수 있는지 확인합니다.타워의 미리 설치된 안테나 브래킷 (종합 액세서리) 을 구조적 무결성 검사.
2. 브래킷 준비: 타워의 전용 안테나 브래킷 (또는 튜브 래치와 호환되는 맞춤 제작 브래킷) 을 사용 하 고 8등급을 사용하여 타워의 주 다리 또는 래치 트레이스에 고정 합니다.8개의 고강도 볼트 (ISO 898)브래킷이 의도 된 포인트-포인트 통신 경로와 정렬되어 지정 된 토크로 강화되도록하십시오.
3. 접시 들 을 들어 올리고 배치 하는 것: 크레인 또는 특수 승강장비를 사용하여 MW 디스크를 목표 높이로 들어 올립니다. (일반적으로 타워의 상부 섹션 근처 또는 유지 관리 플랫폼에).접시의 아지무트 및 높이를 수신/전달 최종 포인트와 정렬 조정, 레이저 정렬 도구를 사용하여 정밀.
4. 안전 한 고정: 튼튼하고 흔들리지 않는 연결을 보장하는 호환 하드웨어를 사용하여 MW 접시를 장착 된 브래킷에 연결하십시오. AWS D1을 준수하기 위해 캘리브레이트 된 도구로 볼트 토크를 다시 확인하십시오.1 용접 및 고정 표준.
5. 케이블 라우팅: 신호와 전력 케이블을 타워의 통합 케이블 관리 시스템 (또는 격자 구조의 보호 된 경로) 을 통해 환경 손상 노출을 피합니다.연결 지점에서 케이블이 적절하게 단열되고 방수되도록하십시오..
6. 최종 검사: 안정성을 확인하기 위해 접시, 브래킷 및 연결의 시각 검사를 수행합니다. 정렬 및 기능을 확인하기 위해 신호 전송을 테스트하십시오. 안전 프로토콜을 준수하십시오.작업자 낙상 보호).

3개의 다리 튜브 모양의 철탑의 주요 구조?

3발의 파이프식 철탑의 주요 구조는 안정성, 부하 내구성, 공기역학 효율성을 위해 설계된 자부지, 삼각형 프레임 시스템입니다.3개의 핵심 구성 요소로 구성된:

• 세 개의 수직관형 다리: 원부하물, 매듭 없는 또는 용접된 철강 파이프 (Q345B/ASTM A500 표준을 준수) 로 이루어져 있습니다. 삼각형 구성으로 배치되어 있습니다.이 다리는 탑의 전체 무게 (장비와 환경 부하를 포함하여) 를 기초로 옮깁니다..
• 튜버 라티스 트레이스: 세 개의 주요 다리를 수평 및 직선으로 연결하는 작은 홀 스틸 튜브. 이 크러스 크로스 트러스 시스템은 부담을 균등하게 분배하고 구조의 딱딱성을 향상시킵니다.그리고 바람 저항을 줄입니다., 타워의 특징적인 격자 패턴을 형성합니다.
• 수축된 프레임 및 플랜지 연결: 탑은 강풍 (200km/h까지) 및 지진에 대한 저항을 최적화하기 위해 밑에서 위로 점차 좁아집니다.타워 세그먼트는 고탄력 볼트 플랜지를 통해 결합됩니다., 안전한 조립을 보장하고 유지보수 위험을 줄입니다.

이 구성 요소들은 구조의 척추를 형성하며, 통합된 액세서리 (예를 들어, 플랫폼, 사다리) 는 주요 구조의 무결성을 손상시키지 않고 기능적 지원을 추가합니다.

플랫폼, 사다리

A. 플랫폼

• 목적: MW 접시, 안테나, 센서 또는 기타 장비를 설치, 유지 관리 또는 검사하는 안정적인 고층 작업 공간으로 사용됩니다.또한 탑에 접근하는 동안 노동자들에게 안전한 휴식처를 제공합니다..
• 디자인 특성: 진열제철로 제조된다 (성질에 대한 ASTM A123에 따라) 그리고 정해진 높이에 격자 구조에 통합된다.안전 릴링으로 장착되어 있어 넘어지는 것을 방지하고, 작업자의 안정성을 위해 미끄러지지 않는 표면. 타워의 전체 부하 운반 능력에 맞춰 노동자, 도구 및 장비의 무게를 지원하도록 설계. 타워 구간 사이의 이동을 용이하게 하기 위해 접근 뚜?? 을 포함할 수 있다.
• 주요 이점: 장비를 장착하는 지점 근처에 전략적으로 위치하여 유지보수 작업을 효율화하여 운영 효율성을 높입니다.

B. 사다리

• 목적: 탑에 설치, 검사 또는 수리를 위해 플랫폼, 장비 또는 상부 섹션에 도달하기 위해 탑을 올라갈 수 있도록 작업자를 허용하는 전용 안전 접근 시스템.
• 디자인 특성: 내구성 및 진열 저항성을 위해 진료제철로 만들어졌으며, 편안한 등반을 위해 균일하게 배열된 계단 (산업 안전 표준에 따라) 을 갖추고 있습니다.., 안전 배낭에 대한 케이블 가이드) 는 타워의 "부락 방지 사다리" 설계 사양에 따라 떨어지는 위험을 최소화합니다.안전성 확보, 안정적인 경로
• 준수: 안전 규정 및 타워 설계 표준 (예를 들어, TIA-222-G, GB 50017) 에 따라 설계되었으며, 수직 접근 중 근로자 보호를 우선적으로합니다.

플랫폼과 사다리는 함께 높은 고도의 장비에 안전하고 효율적인 접근을 가능하게 함으로써 타워의 사용성을 향상시킵니다.산업용 안전 및 내구성 요구 사항을 준수하면서 지속적인 운영 및 유지보수를 지원합니다..

더 많은 정보를 받으려면 여기를 클릭하세요!!!

고객 방문

조립,가연제철탑 시험

인증서

더 많은 정보를 받으려면 여기를 클릭하세요!!!

맞춤형 제품 종류와 장점

자부족 탑 
자기 지원 타워는 일반적으로 4 다리 타워의 3 다리, 그리고 그것의 재료는 강철 파이프 또는 각 강철입니다.그리고 각철 타워는 견과류와 볼트로 연결되어 있습니다..
특징:
1작은 바람의 부하 계수, 강한 바람 저항
2- 토지 자원을 절약하고 편리한 위치
편리한 운송 및 설치

파이프 스틸 타워
튜브 타워는 철강 파이프로 만든 타워 기둥과 삼각형 모양의 타워 보드 섹션을 가진 자부지 높은 철강 구조를 의미합니다.그것의 주요 특징은 세 개의 튜브 타워 기둥이 철강 파이프로 만들어지고 타워 몸의 섹션은 삼각형 모양입니다, 그것은 각철과 다른 고층 철강 구조입니다.

모노폴 타워 
단일 튜브 타워 또한 모노폴 타워라고 불립니다, 일반적으로 사용되는 유형입니다, 아름다운 외관, 9에서 18 평방 미터의 작은 면적을 덮고, 비용 효율적,그리고 건설의 대다수에 의해 채택됩니다. 타워 몸은 높은 강도 볼트를 통해 연결되는 더 합리적인 섹션을 채택합니다. 그것은 쉬운 설치의 특성을 가지고 있으며 다양한 복잡한 현장 사이트에 적응 할 수 있습니다.

가이드 타워 
가이드 타워는 새로운 외모를 가지고 있으며, 그 가장 큰 특징은 철 가이드 와이어를 사용하여 강화됩니다. 가이드 타워는 경제적이고 실용적인 일반적인 통신 타워입니다.다른 것 보다 가볍고 저렴합니다.넓은 지리적 지역에 매우 적합합니다.

경비탑
감시탑은 주로 주변 환경을 관찰하는 데 사용되는 다기능 건물이며 여러 분야에서 중요한 역할을합니다.그 디자인 은 자연 환경 과의 조화 와 화합 을 강조 한다관측탑은 일반적으로 탑체, 플랫폼, 탑, 사다리들로 구성됩니다.콤팩트하고 내구성 있는 구조로.

은폐 된 나무 탑
위장 트리 타워는 또한 바이오닉 트리 타워의 인공 나무의 일종입니다. 실제 나무와 같은 밑에 있고,공원과 광장, 그것은 자연의 일부가 될 것입니다.
특징:
1멋진 구조와 멋진 외모
2강한 구조적 안정성 및 긴 작동 수명
3작은 면적과 큰 경제적 효과.

우리 서비스

JIAYAO CO., LTD.는 전문 통신 타워 제조업체이며 ISO9001에 의해 승인되었습니다. 우리는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다.많은 제품이 미국으로 수출되었습니다., 유럽 및 다른 55개의 다른 카운티.
우리는 각 철탑, 튜브 철탑, 독점 탑, 소나무 탑, guyed 탑과 경비탑의 설계 및 제조에 전문. 우리의 부서에는 디자인, R & D, 검사,실험실, QC, 감전 및 철강 타워 부서. 우리의 원료는 중국의 유명한 철강 공장에서 온다: HBIS 그룹, 바오우 철강 그룹, 쇼강 그룹.
