| 구조: | 모노폴 타워 | 번개 보호: | 접지 키트 및 피뢰침 |
|---|---|---|---|
| 높이: | 9m - 40m | 최고 직경: | 0.5미터 |
| 용접: | AWS D 1.1 | 디자인 코드: | ANSI TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 |
| 아연 도금 표준: | ASTM A123/ISO 1461 | 제품명: | 진료된 단극탑 |
| 색상: | 맞춤형 색상 | 풍속: | 최고 250까지 킬로미터 / Ｈ |
| 안테나 브래킷: | 2-4 PC | 리드타임: | 15-20일 |
| 안테나 기둥: | 3-10 | 재료: | Q345B/A572 강판 Q355 Q420 Q460 |
| 공급 유형: | 제조업자 | 일생: | 25 년 이상 |
| 인증: | ISO9001:2008 COC | 애플리케이션: | 통신, 방송 |
| 공급사슬: | 제조업자 | 모양: | 둥근 |
| 표면 처리: | 뜨거운 아연 도금 | 공급 유형: | 제조업자 |
| 호드 표면 처리: | 용융 아연 도금 | 설치방법: | 볼트 된 집합체 |
| 재료 모양: | 강철 막대, 각도 강철 | 서비스 수명: | 30년 이상 |
| 부하 용량: | 500KG | 극 구조: | 여러 얼굴 |
| OEM: | 좋아요 | 지진 부하 용량: | 최대 9도 |
| 기초 유형: | 콘크리트 | 그림 색상: | 맞춤형 |
| 유형: | 원거리 통신 탑 | 설치 유형: | 지상 장착 |
| 유지 보수 요구 사항: | 낮은 | 필요하다: | 주문에 따라 |
| 부속품: | 접지 앵커 |
Q235 및 Q355 강철 등급으로 제작된 모노폴 타워 통신 단일 샤프트
EN 1991 1 4 및 EN 1993 3 1 설계 코드 준수

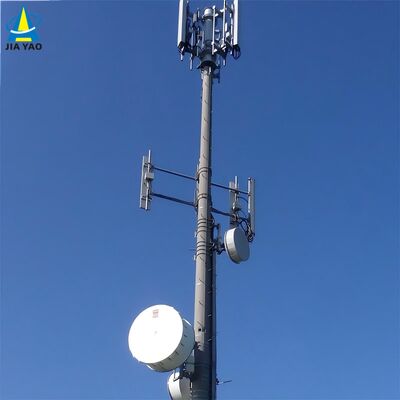

모노폴 통신 타워(종종 통신 모노폴이라고 함)는 단일 샤프트, 자립형 구조물로 도시 및 인구 밀집 지역에 맞춰져 있으며, 컴팩트한 원통형 또는 다각형 모양이 특징입니다. 개방형 격자 타워와 달리 이 타워는 단일 샤프트로 되어 있어 시각적으로 눈에 띄지 않고 공간이 제한적이고 미관이 중요한 장소에 이상적입니다.
제품 설명
1. 주요 세부 정보:
원산지: 허베이, 중국 (본토); 브랜드 이름: Jaoyao 또는 OEM; 모델 번호: 통신 타워
표면 처리: 열간 아연 도금 또는 도장.
2. 포장 및 배송:
포장 세부 정보: 통신 타워는 고객 요구 사항에 따라 아연 도금 스트랩으로 묶입니다.
배송: 결제 후 20일 이내 톈진 항에서 출하
타워 부재: 강철 타워 하나는 여러 개의 번들로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
| 설계 | ||
| 1. 설계 코드 |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| 구조용 강철 | ||
| 2. 등급 | 연강 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |

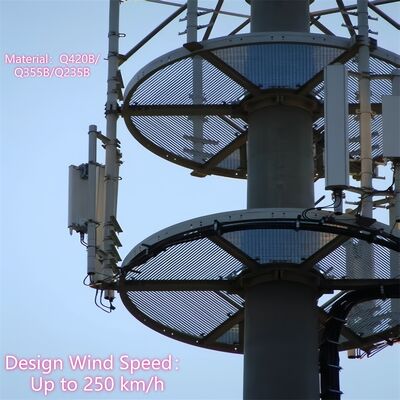

| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 작동 속도에서 0.5 ~ 1.0도 | |
| 5. 인장 강도(Mpa) | 360~510 | 470~630 |
| 6. 항복 강도(t≤16mm)(Mpa) | 355 | 235 |
| 7. 신장률(%) | 20 | 24 |
| 8. 충격 강도 KV(J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 잠수 아크 용접(SAW) | |

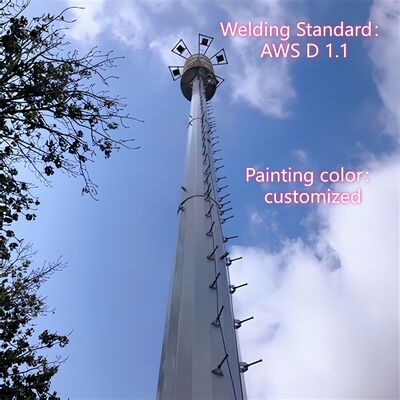

| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||

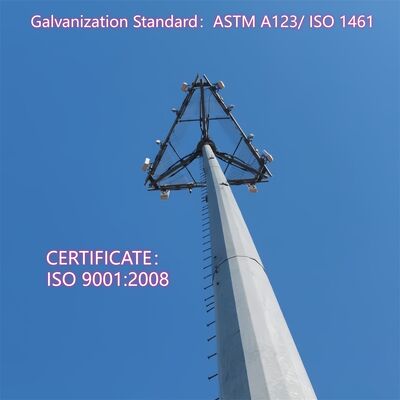

| 15. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
| 테스트 | ||
| 17. 공장 테스트 | 인장 시험, 원소 분석, 샤르피 시험(충격 시험), 냉간 벤딩, 프리스 시험, 해머 시험 |
|
| 생산 능력 | ||
| 18. 최대 생산 능력 | 연간 50,000톤 | |
⇔모노폴 타워의 본체는 무엇인가요?

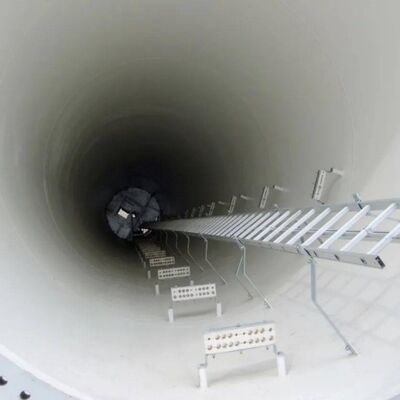

모노폴 타워의 본체는 단일 자립형 고체/반고체 샤프트로, 도시 사용에 맞춰진 타워의 핵심 하중 지지 구조를 형성합니다. 일반적으로 고강도 롤드 강철 플레이트(Q345B/ASTM A500 등급 B)로 제작되며 원통형 또는 용접된 다각형 모양(직경 0.5~2m, 타워 높이에 따라 조정)과 테이퍼 디자인(상단이 약간 좁아짐)을 특징으로 하여 바람 하중 저항(최대 180km/h)을 최적화합니다. 높이는 10m에서 60m까지 다양하며(5G 마이크로 스테이션 또는 도시 통신 허브용 맞춤 제작 가능) 모노폴 타워의 모든 보조 구성 요소를 통합하기 위한 기초 프레임 역할을 합니다.
⇔모노폴 타워의 하부 플랜지, 사다리 및 플랫폼은 무엇인가요?
⇔열간 아연 도금 후 모노폴 타워의 본체는 무엇인가요?

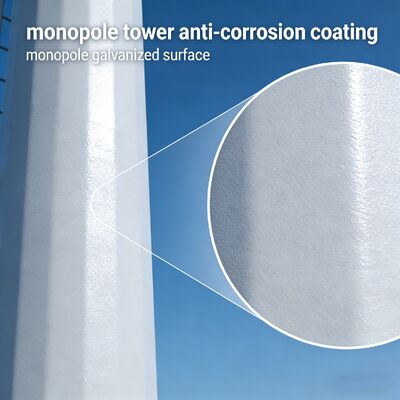

열간 아연 도금 후 모노폴 타워의 본체는 테이퍼 디자인이 적용된 고강도 롤드 강철 플레이트(Q345B/ASTM A500 등급 B)로 제작된 핵심 단일 원통형/다각형 강철 샤프트로 남아 있으며, 구조적 모양, 치수 및 하중 지지 성능은 완전히 보존됩니다. 주요 변화는 전체 강철 표면이 균일하고 밀집된 아연 코팅으로 덮여 있다는 것입니다. ASTM A123 표준 준수. 이 아연 도금층은 부식 방지 장벽을 형성하여 강철 기판을 도시 오염 물질, 습기 및 실외 환경 침식으로부터 효과적으로 보호하여 본체의 서비스 수명을 25년 이상 연장합니다. 아연 도금된 본체는 원래 강철 샤프트의 구조적 강성을 유지하며, 모든 용접 조인트(AWS D1.1 준수)도 동일하게 아연 도금되어 일관된 부식 방지 성능과 타워 본체의 전반적인 구조적 무결성을 보장합니다.
