Q235C, Q355C, S235J0, S355J0 강종으로 제작된 가이선 타워로 뛰어난 인성과 내구성을 제공합니다

Q235C, Q355C, S235J0, S355J0 강철 등급으로 제조된 가이 와이어 타워는 뛰어난 인성과 내구성을 제공합니다.

가이 와이어 타워(가이 타워라고도 함)는 지지 와이어(고강도 강철 케이블)에 의존하여 안정성을 유지하는 키가 크고 가느다란 구조물입니다. 이는 독립적으로 서 있는 자립형 타워와는 다릅니다. 이 설계 덕분에 더 적은 구조 재료로 더 높은 높이에 도달할 수 있어 광범위한 커버리지 또는 높이가 필요한 응용 분야에 비용 효율적인 선택이 됩니다.

1. 사양

가이 와이어 타워의 타워 본체는 무엇인가요?

가이 와이어 타워(가이 마스트 타워)의 타워 본체는 안테나, 센서 또는 기타 장비를 지지하는 중앙의 가느다란 하중 지지 구조물로, 자립형 강성이 아닌 외부 가이 와이어에 의존하여 측면 안정성을 유지합니다. 일반적으로 관형 또는 격자형 강철 프레임워크로 구성되며, 자립형 타워보다 가늘고 테이퍼진 디자인(기단이 넓고 상단이 좁음)을 특징으로 하여 하중 분산 및 풍하중 저항을 최적화합니다. 타워 본체는 아연 도금 구조용 강철(ASTM A36/S235JR 표준 준수)로 제작되어 실외 환경에서 부식 저항성과 장기적인 내구성을 보장합니다. 등반 사다리, 안테나 마운트, 케이블 트레이와 같은 주요 액세서리의 장착 베이스 역할을 하며, 모듈식 설계를 통해 방송, 통신 또는 기상 모니터링과 같은 응용 분야에 맞춰 30m에서 200m 이상의 높이로 맞춤 설정할 수 있습니다.가이 와이어 타워에 안테나를 장착하는 방법은 무엇인가요?가이 와이어 타워에 안테나를 장착하는 것은 타워의 설계 및 산업 표준에 따라 구조화되고 안전 규정을 준수하는 프로세스를 따릅니다.

설치 전 준비

안테나의 무게(하드웨어 및 관련 케이블 포함)를 지지할 수 있도록 타워의 하중 지지 용량을 확인합니다. 타워 본체의 부식, 구조적 손상 또는 느슨한 연결 상태를 검사하고 현지 안전 규정(예: 낙뢰 보호를 위한 IEC 62305) 준수 여부를 확인합니다.

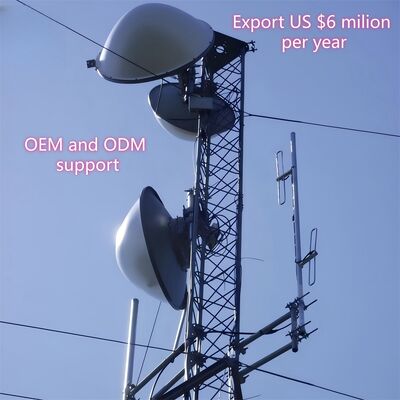

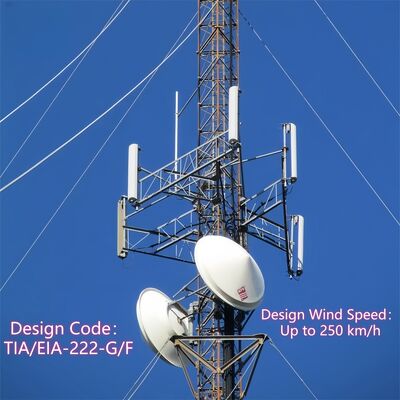

1. 안테나 마운트 설치타워 본체의 사전 지정된 지점에 전용 안테나 마운트(타워의 통합 액세서리)를 부착합니다. 이러한 마운트는 일반적으로 타워의 아연 도금 강철 구조와 호환되는 고강도 볼트를 사용하여 고정되어 바람의 힘과 진동을 견딜 수 있는 견고한 연결을 보장합니다.

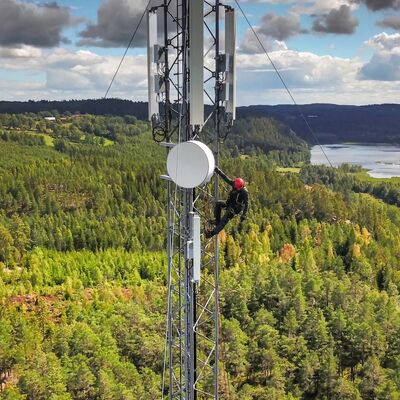

2. 안테나 리프팅 및 배치크레인 또는 특수 리프팅 장비를 사용하여 안테나를 목표 높이(최적의 신호 커버리지를 위해 전략적으로 선택됨)로 들어 올립니다. 레이저 도구 또는 정렬 측정기를 사용하여 정밀하게 안테나를 의도한 송수신 방향으로 정렬합니다.
3. 안테나 고정사전 설치된 마운트에 호환되는 하드웨어를 사용하여 안테나를 고정하고, 움직임을 방지하기 위해 볼트를 지정된 토크로 조입니다. 안테나가 수평이고 안정적인지, 성능이나 구조적 무결성에 영향을 미칠 수 있는 흔들림이 없는지 확인합니다.
4. 케이블 라우팅 및 통합신호 케이블 또는 피더를 타워의 통합 케이블 트레이를 통해 라우팅하여 환경 손상으로부터 보호합니다. 케이블을 안테나에 연결하고 연결 지점에서 적절한 절연 및 방수 처리를 보장하면서 지상 장비까지 연결합니다.
5. 최종 검사안테나, 마운트 및 케이블의 시각적 점검을 수행하여 안전한 설치를 확인합니다. 안테나의 신호 송수신을 테스트하여 기능을 확인하고, 전체 프로세스에서 모든 안전 프로토콜(예: 작업자를 위한 낙상 방지)이 준수되었는지 확인합니다.

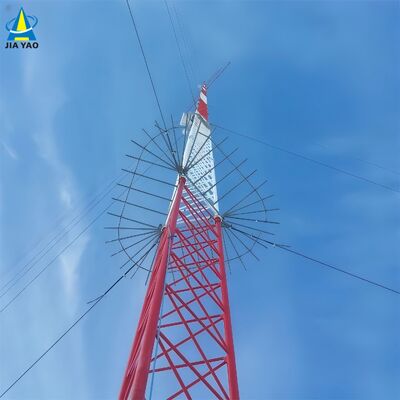

6. 가이 와이어 타워의 안티 클라이밍 장치는 무엇인가요?가이 와이어 타워의 안티 클라이밍 장치는 타워 본체에 설치되는 특수 안전 부품으로, 무단 접근을 방지하고 낙상 위험을 줄입니다. 일반적인 설계에는 다음이 포함됩니다.

안티 클라이밍 칼라/스커트

타워 기단 근처(일반적으로 지상 2~3m 위)에 장착되어 손잡이나 발판을 제공하지 않아 등반 시도를 차단하는 원형 또는 원뿔형 강철 장벽입니다.

• 뾰족하거나 거친 억제 장치낮은 타워 섹션 또는 사다리에 부착되어 무단 등반을 억제하는 비치명적인 뾰족한 강철 부착물입니다.
• 잠금 액세스타워에 지상 액세스 패널 또는 사다리 진입 지점이 있는 경우 잠긴 게이트가 인증된 직원만 접근할 수 있도록 제한합니다.
• 이러한 장치는 부식 방지 재료(예: 타워 본체와 일치하는 아연 도금 강철)로 제작되어 실외 조건을 견딜 수 있습니다. 주요 목적은 비훈련자가 실수로 또는 의도적으로 등반하는 것을 방지하여 안전을 강화하는 것이며, 현지 건축 안전 규정 및 타워 운영자의 책임 완화와 일치합니다.가이 와이어와 가이 와이어 타워를 연결하는 방법은 무엇인가요?

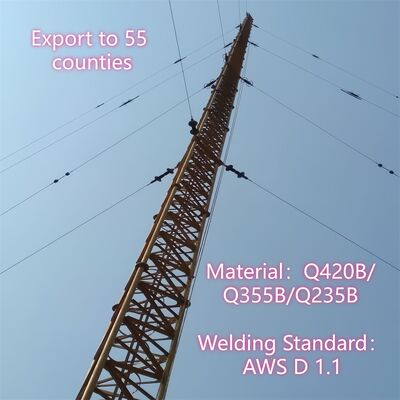

가이 와이어를 가이 와이어 타워에 연결하는 것은 와이어가 바람과 지진력에 대해 타워를 효과적으로 안정화시킬 수 있도록 안전하고 하중을 지지하는 프로세스를 포함합니다.

준비

내구성을 위해 아연 또는 폴리머 코팅이 된 고장력 강철 케이블(ASTM A475 준수)로 만든 가이 와이어를 선택합니다. 타워 설계에 명시된 대로 타워 본체에 20~30m 간격으로 사전 제작된 부착 지점(예: 러그, 브래킷 또는 크로스암)이 있는지 확인합니다.

1. 부착 하드웨어 설치고강도 볼트(타워의 아연 도금 강철 구조와 호환됨)를 사용하여 타워의 사전 지정된 부착 지점에 중부하용 가이 와이어 브래킷 또는 클레비스를 장착합니다. 이러한 브래킷은 타워 본체 전체에 장력을 균등하게 분산하도록 설계되었습니다.
2. 와이어 종단각 가이 와이어의 끝을 고정하기 위해 전문 종단 피팅(예: 스웨이지 슬리브, 케이블 클램프 또는 아이렛)을 사용합니다. 스웨이지 슬리브는 영구적이고 고강도 연결을 위해 와이어에 압착되며, 케이블 클램프는 조절 가능한 장력을 제공합니다.
3. 연결 하드웨어 조립샤클 또는 핀을 사용하여 종단된 가이 와이어 끝을 타워의 브래킷에 부착하고, 느슨함 없이 안전하게 고정합니다. 장력 조절 도구(예: 턴버클 또는 컴어롱)를 사용하여 와이어의 장력을 설계 사양으로 조절합니다. 이는 타워의 측면 힘을 균형 있게 유지하는 데 중요합니다.
4. 검증연결이 타워의 테이퍼진 구조와 정렬되었는지, 와이어가 균일하게 장력을 받고 있는지(타워 본체에 스트레스를 줄 수 있는 과도한 조임 방지) 확인합니다. 하드웨어 및 종단 피팅이 부식 방지 기능이 있고 타워의 안전 표준을 준수하는지 확인합니다.
5. 가이 와이어와 가이 앵커 볼트를 연결하는 방법은 무엇인가요?가이 와이어를 가이 앵커 볼트(지면 앵커)에 연결하는 것은 와이어의 장력을 지면으로 전달하여 타워의 안정성을 보장하는 중요한 단계입니다.

앵커 준비

지면 앵커(인장 하중용으로 설계된 중부하용 콘크리트 또는 강철 앵커)가 가이 와이어에 대해 45~60° 각도로 지면에 올바르게 설치되었는지 확인합니다. 앵커는 완전히 경화(콘크리트의 경우)되고 인발력을 견딜 수 있도록 단단히 고정되어야 합니다.

1. 앵커 볼트 노출앵커의 상단 볼트(가이 앵커 볼트)가 지면 위로 돌출되어 연결 하드웨어를 수용하도록 나사산이 있는지 확인합니다. 볼트는 가이 와이어의 장력을 견딜 수 있도록 고강도 강철로 만들어져야 합니다.
2. 와이어 종단타워 연결에 사용된 것과 동일한 고강도 피팅(스웨이지 슬리브, 케이블 클램프 또는 아이렛)을 사용하여 가이 와이어의 자유단을 종단하여 안전하고 하중을 지지하는 끝을 보장합니다.
3. 연결 하드웨어 조립턴버클(장력 조절용)과 샤클을 종단된 가이 와이어에 부착합니다. 턴버클은 너트 또는 와셔를 통해 가이 앵커 볼트에 연결되어 와이어의 장력을 미세 조정할 수 있습니다.
4. 장력 조절 및 고정턴버클을 사용하여 가이 와이어를 필요한 사양으로 장력을 조절하고, 앵커를 잡아당기지 않고 측면 힘에 저항하도록 합니다. 장력이 조절되면 턴버클을 코터 핀 또는 잠금 너트로 잠가 시간이 지남에 따라 느슨해지는 것을 방지합니다.
5. 최종 확인연결이 안전하고 앵커에 움직임의 징후가 없으며 가이 와이어가 올바른 45~60° 각도로 정렬되었는지 확인합니다. 볼트, 하드웨어 및 와이어 종단의 부식을 검사하고 IEC 62305 및 현지 안전 규정을 준수하는지 확인합니다.
6. 더 많은 정보를 보려면 여기를 클릭하십시오!!!!!!2.

포장 및 배송

5. 당사의 서비스

JIAYAO CO., LTD.는 ISO9001 승인을 받은 전문 통신 타워 제조업체입니다. 저희는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개국으로 수출되었습니다.

저희는 각도 강철 타워, 튜브 강철 타워, 단극 타워, 파인 트리 타워, 가이 타워 및 경비 타워의 설계 및 제조를 전문으로 합니다. 저희 부서에는 설계, R&D, 검사, 실험실, QC, 아연 도금 및 강철 타워 부서가 있습니다. 저희 원자재는 중국의 유명한 철강 공장인 HBIS Group, Baowu Steel Group, Shougang Group에서 공급됩니다.

6. FAO
1. 타워 구조가 일체형인가요?
