제품 상세 정보:
접촉
지금 챗팅하세요
|
| 구조: | 모노폴 타워 | 높이: | 9-40m |
|---|---|---|---|
| 디자인 코드: | ANSI TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 | 아연 도금 표준: | ASTM A123/ISO 1461 |
| 제품명: | 진료된 단극탑 | 색상: | 맞춤형 색상 |
| 풍속: | ≥60M/S | 안테나 브래킷: | 2-4 PC |
| 최고 직경: | 0.5미터 | 안테나 기둥: | 3-10 |

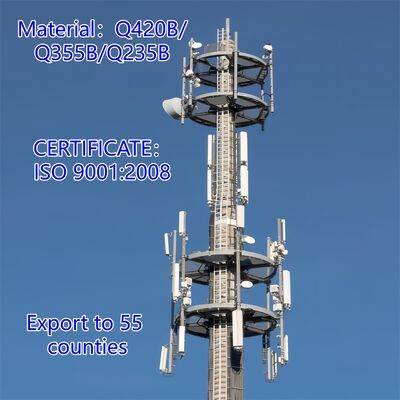

| 재료: | Q345B/A572 강판 Q355 Q420 Q460 | 공급 유형: | 제조업자 |
| 일생: | 25 년 이상 | 인증: | ISO9001:2008 |
| 애플리케이션: | 통신, 방송 | 공급사슬: | 제조업자 |
| 모양: | 둥근 | 표면 처리: | 뜨거운 아연 도금 |
| 공급 유형: | 제조업자 | 호드 표면 처리: | 용융 아연 도금 |
| 설치방법: | 볼트 된 집합체 | 재료 모양: | 강철 막대, 각도 강철 |
| 서비스 수명: | 30년 이상 | 부하 용량: | 500KG |
| 극 구조: | 여러 얼굴 | OEM: | 좋아요 |
| 지진 부하 용량: | 최대 9도 | 기초 유형: | 콘크리트 |
| 그림 색상: | 맞춤형 | 유형: | 원거리 통신 탑 |
| 설치 유형: | 지상 장착 | 유지 보수 요구 사항: | 낮은 |

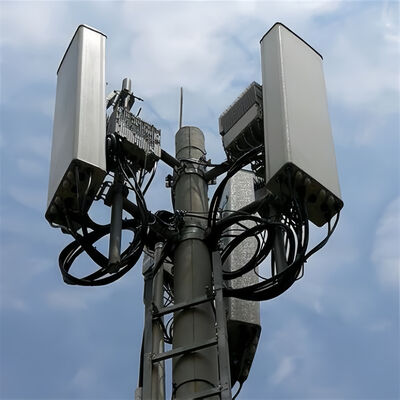

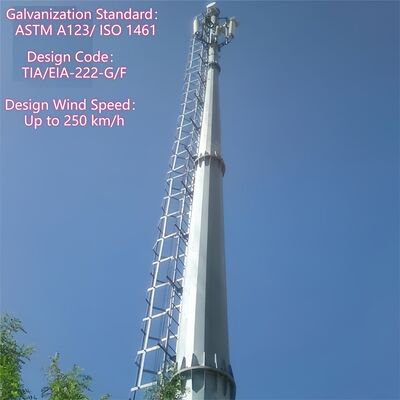

통신 인프라 지원을 위해 ANSI/TIA-222-G-H-F 및 EN/1991-1-4 표준으로 설계된 모노폴 타워 강철

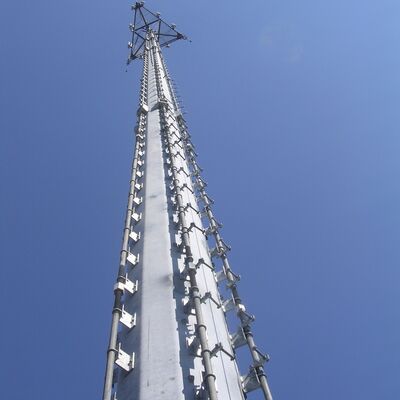

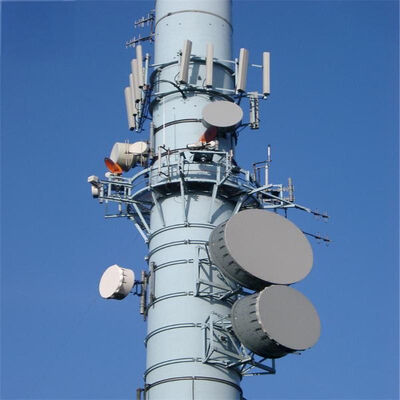

모노폴 통신 타워(종종 통신 모노폴이라고 함)는 단일 샤프트, 자립형 구조물로 도시 및 인구 밀집 지역에 맞춰져 있으며, 컴팩트한 원통형 또는 다각형 모양으로 정의됩니다. 개방형 트러스 격자 타워와 달리 이 타워는 단일 샤프트로 되어 있어 시각적으로 눈에 띄지 않고 공간 제약이 있고 미관에 민감한 장소에 이상적입니다.
제품 설명
1. 주요 세부 정보:
원산지: 허베이, 중국(본토); 브랜드 이름: Jaoyao 또는 OEM; 모델 번호: 통신 타워

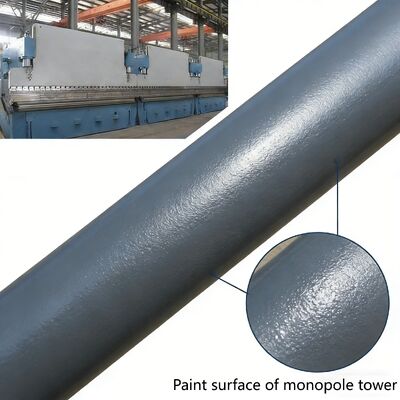

표면 처리: 열간 아연 도금 또는 도장.
2. 포장 및 배송:
포장 세부 정보: 통신 타워는 고객 요구 사항에 따라 아연 도금 스트랩으로 묶입니다.
배송: 결제 후 20일 이내에 톈진항에서 배송
타워 부재: 강철 타워 하나가 여러 개의 번들로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
| 설계 | ||
| 1. 설계 코드 |
ANSI/TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 |
|
| 구조 강철 | ||
| 2. 등급 | 연강 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 작동 속도에서 0.5~1.0도 | |
| 5. 인장 강도(Mpa) | 360~510 | 470~630 |
| 6. 항복 강도(t≤16mm)(Mpa) | 355 | 235 |
| 7. 신장률(%) | 20 | 24 |
| 8. 충격 강도 KV(J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 잠수 아크 용접(SAW) | |

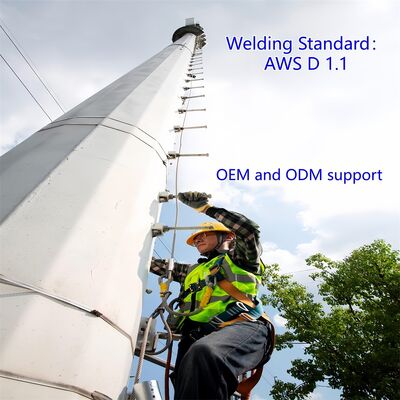

| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
| 테스트 | ||
| 17. 공장 테스트 | 인장 시험, 원소 분석, 샤르피 시험(충격 시험), 냉간 벤딩, 프리스 시험, 해머 시험 |
|
| 생산 능력 | ||
| 18. 최대 생산 능력 | 연간 50,000톤 | |
모노폴 타워의 주요 본체는 무엇인가요?
모노폴 타워의 주요 본체는 도시 사용에 맞춰진 타워의 핵심 하중 지지 구조를 형성하는 단일 자립형 고체/반고체 샤프트입니다. 일반적으로 고강도 롤드 강철 플레이트(Q345B/ASTM A500 등급 B)로 제작되며, 원통형 또는 용접된 다각형 모양(직경 0.5~2m, 타워 높이에 따라 조정)과 테이퍼 디자인(상단이 약간 좁아짐)을 특징으로 하여 바람 하중 저항(최대 180km/h)을 최적화합니다. 높이는 10m에서 60m까지 다양하며(5G 마이크로 스테이션 또는 도시 통신 허브용 맞춤 설정 가능) 모노폴 타워의 모든 보조 구성 요소를 통합하기 위한 기초 프레임 역할을 합니다.모노폴 타워의 하단 플랜지, 사다리 및 플랫폼은 무엇인가요?하단 플랜지: 모노폴의 메인 샤프트 바닥에 용접된 고하중 강철 부품으로, 타워 본체와 콘크리트 기초 사이의 중요한 연결 역할을 합니다. 고강도 강철(메인 본체와 일치)로 제작되고 부식 방지 처리가 되어 있으며, 기초의 앵커 볼트와 정렬되어 타워를 수직으로 고정하고 전체 구조 및 장비 하중을 지면으로 전달하여 타워의 전반적인 안정성을 보장합니다.사다리

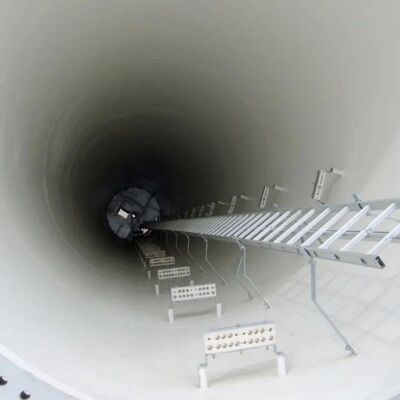

: 모노폴의 메인 샤프트에 통합된 내장형 내부 등반 사다리로, 부식 방지 아연 도금 강철로 제작되었으며 전문적인 추락 방지 시스템이 장착되어 있습니다. 인증된 유지보수 담당자 전용으로, 타워 점검, 장비 설치 및 수리를 위한 안전한 수직 접근 경로를 제공하며, 그 무결성은 정기적인 타워 유지보수의 핵심 초점입니다.
