제품 상세 정보:
접촉
지금 챗팅하세요
|
| 디자인 코드: | ANSI TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 | 아연 도금 표준: | ASTM A123/ISO 1461 |
|---|---|---|---|
| 색상: | 맞춤형 색상 | 풍속: | ≥60M/S |
| 안테나 기둥: | 3-10 | 재료: | Q345B/A572 강판 Q355 Q420 Q460 |
| 제품명: | 용융 아연 도금 모노폴 타워 텔레콤 타워 | 일생: | 25 년 이상 |
| 인증: | ISO9001:2008 | 구조: | 모노폴 타워 |
| 공급 유형: | 제조업자 | 안테나 브래킷: | 2-4 PC |
| 최고 직경: | 0.5미터 | 애플리케이션: | 통신, 방송 |
| 공급사슬: | 제조업자 | 모양: | 둥근 |
| 표면 처리: | 뜨거운 아연 도금 | 공급 유형: | 제조업자 |
| 호드 표면 처리: | 용융 아연 도금 | 설치방법: | 볼트 된 집합체 |
| 재료 모양: | 강철 막대, 각도 강철 | 서비스 수명: | 30년 이상 |
| 높이: | 9-40m | 부하 용량: | 500KG |
| 극 구조: | 여러 얼굴 | OEM: | 좋아요 |

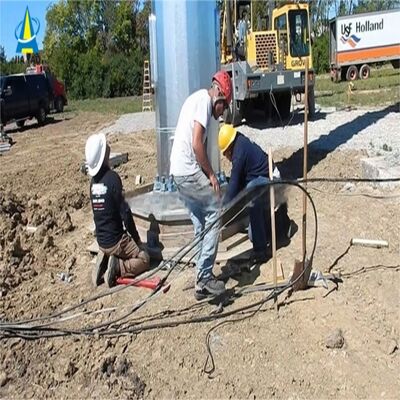

| 지진 부하 용량: | 최대 9도 | 기초 유형: | 콘크리트 |
| 그림 색상: | 맞춤형 | 유형: | 원거리 통신 탑 |
| 설치 유형: | 지상 장착 | 유지 보수 요구 사항: | 낮은 |
JIAYAO CO.,LTD

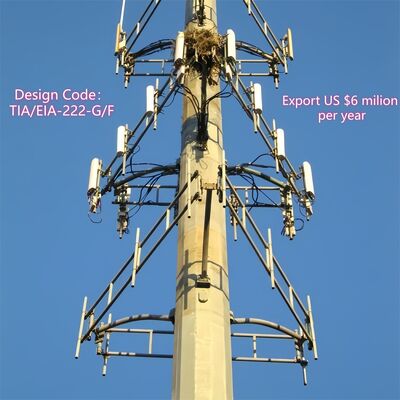

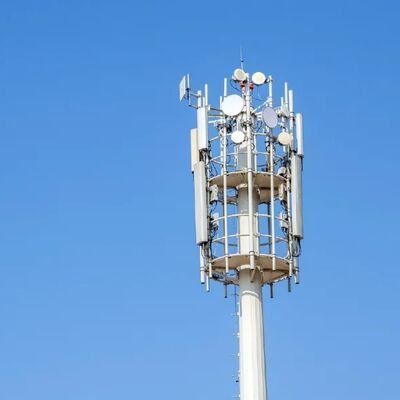

모노폴 통신 타워(종종 통신 모노폴이라고도 함)는 단일 샤프트, 자립형 구조물로 도시 및 인구 밀집 지역에 맞게 제작되었으며, 컴팩트한 원통형 또는 다각형 모양이 특징입니다. 개방형 트러스 격자 타워와 달리 이 타워는 단일 샤프트로 되어 있어 시각적으로 눈에 띄지 않으며 공간이 제한적이고 미관이 중요한 장소에 이상적입니다.
제품 설명
1. 주요 세부 정보:
원산지: 허베이, 중국(본토); 브랜드 이름: Jaoyao 또는 OEM; 모델 번호: 통신 타워

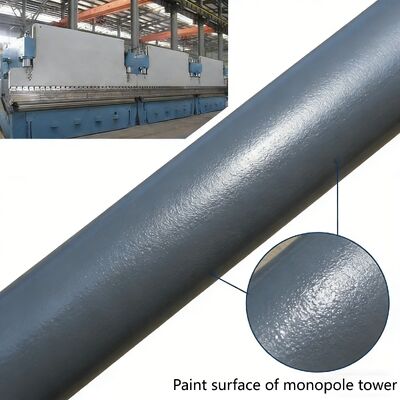

표면 처리: 열간 아연 도금 또는 도색.
2. 포장 및 배송:
포장 세부 정보: 통신 타워는 고객 요구 사항에 따라 아연 도금 스트랩으로 묶입니다.
배송: 결제 후 20일 이내에 톈진 항에서 배송
타워 부재: 강철 타워 하나는 여러 개의 번들로 분리됩니다.
볼트: 포장재는 견고한 나일론 백 또는 강철 드럼입니다.
| 설계 | ||
| 1. 설계 코드 |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| 구조 강철 | ||
| 2. 등급 | 연강 | 고장력강 |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |

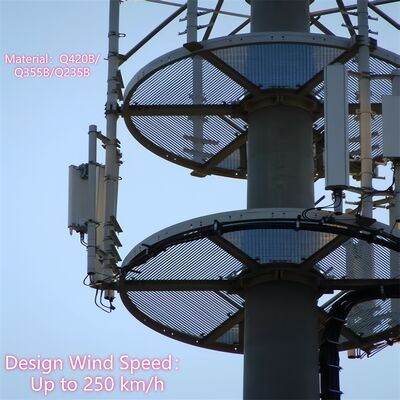

| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 작동 속도에서 0.5 ~ 1.0도 | |
| 5. 인장 강도(Mpa) | 360~510 | 470~630 |
| 6. 항복 강도(t≤16mm)(Mpa) | 355 | 235 |
| 7. 신율(%) | 20 | 24 |
| 8. 충격 강도 KV(J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 잠수 아크 용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
| 테스트 | ||
| 17. 공장 테스트 | 인장 시험, 원소 분석, 샤르피 시험(충격 시험), 냉간 벤딩, 프리스 시험, 해머 시험 |
|
| 생산 능력 | ||
| 18. 최대 생산 능력 | 연간 50,000톤 | |
⇔모노폴 타워의 주요 본체는 무엇인가요?

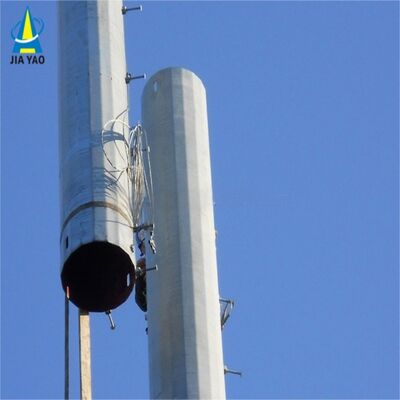

모노폴 타워의 주요 본체는 단일, 자립형 단일/반단일 샤프트로, 타워의 핵심 하중 지지 구조를 형성하며 도시 사용에 맞게 제작되었습니다. 일반적으로 고강도 롤드 강판(Q345B/ASTM A500 등급 B)으로 제작되며 원통형 또는 용접된 다각형 모양(직경 0.5~2m, 타워 높이에 따라 조정)과 테이퍼 디자인(상단이 약간 좁아짐)을 특징으로 하여 바람 하중 저항(최대 180km/h)을 최적화합니다. 높이는 10m에서 60m까지 다양하며(5G 소형 기지국 또는 도시 통신 허브용 맞춤 제작 가능) 모노폴 타워의 모든 보조 구성 요소를 통합하기 위한 기본 프레임 역할을 합니다.

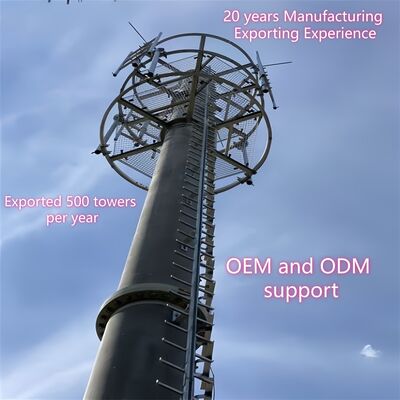

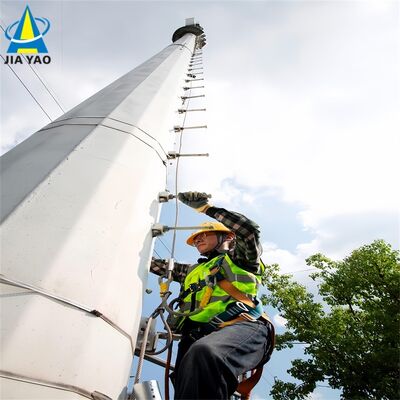

⇔모노폴 타워의 하부 플랜지, 사다리 및 플랫폼은 무엇인가요?
⇔열간 아연 도금 후 모노폴 타워의 주요 본체는 무엇인가요?
열간 아연 도금 후 모노폴 타워의 주요 본체는 테이퍼 디자인이 적용된 핵심 단일 원통형/다각형 강철 샤프트(고강도 롤드 강판 Q345B/ASTM A500 등급 B로 제작)로 유지되며, 구조적 모양, 치수 및 하중 지지 성능은 완전히 보존됩니다. 주요 변경 사항은 전체 강철 표면이 ASTM A123 표준을 준수하는 균일하고 밀집된 아연 코팅으로 덮인다는 것입니다. 이 아연 도금층은 부식 방지 장벽을 형성하여 강철 기판을 도시 오염 물질, 습기 및 실외 환경 침식으로부터 효과적으로 보호하여 주요 본체의 서비스 수명을 25년 이상 연장합니다. 아연 도금된 주요 본체는 원래 강철 샤프트의 구조적 강성을 유지하며, 모든 용접 조인트(AWS D1.1 준수)도 동일하게 아연 도금되어 일관된 부식 방지 성능과 타워 본체의 전반적인 구조적 무결성을 보장합니다.자세한 내용은 여기를 클릭하십시오 !!!생산 공정
