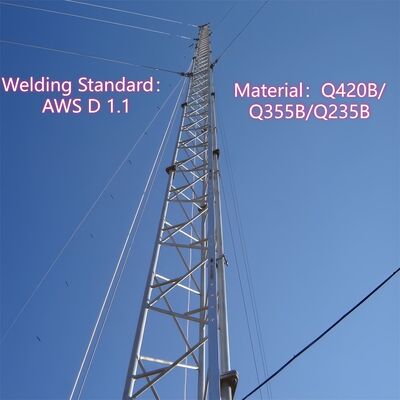

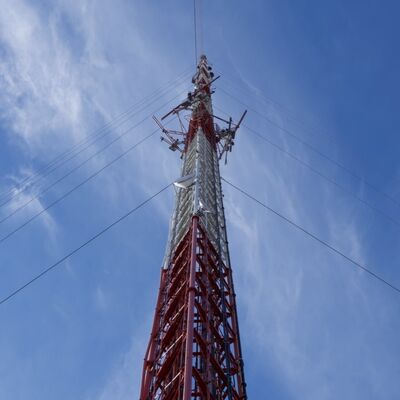

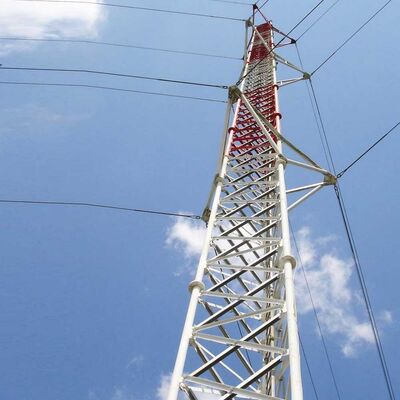

사람 둥근 철탑(또한 guyed 타워라고도 한다) 는 독립적으로 서있는 자부지탑과 달리 안정성을 위해 외부 guy 와이어 (고강성 강철 케이블) 에 의존하는 높고 slanke 구조입니다.이 설계 는 건축물 이 적어 더 높은 높이 를 오를 수 있게 해 준다, 그것은 광범위한 커버리지 또는 고도를 필요로 하는 응용 프로그램에 대한 비용 효율적인 선택입니다.

1- 사양

'타워 보데이 오브 파이어드 와이어 타워'는 뭐죠?

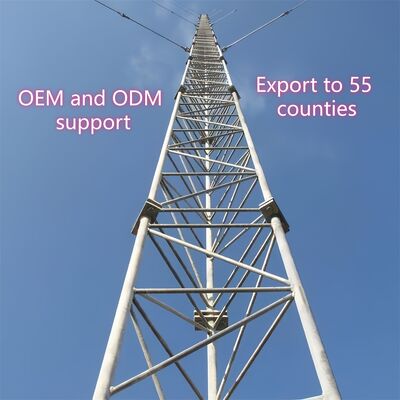

가이드 와이어 타워 (guided mast tower) 의 타워 몸체는 안테나, 센서 또는 다른 장비를 지원하는 중앙, 날씬한 부하를 운반하는 구조입니다.측면 안정성을 위해 외부 가이브 와이어에 의존하는 (자신 지원 딱딱함보다는)일반적으로튜브 또는 격자철 프레임, 그것은 자부지탑보다 좁으며 부하 분포와 바람 저항을 최적화하기 위해 편협한 설계 (기반에서 더 넓고 상단에서 더 좁다) 를 갖추고 있습니다.타워 몸은 연연 구조용 철강 (ASTM A36/S235JR 표준을 준수) 으로 제작되어 외부 환경에서 부식 저항성과 장기 내구성을 보장합니다.그것은 등산 사다리, 안테나 마운트, 케이블 트레이와 같은 주요 액세서리의 장착 기본으로 사용됩니다.그리고 그 모듈형 디자인은 30m에서 200m 이상까지의 높이를 사용자 정의 할 수 있습니다., 방송, 통신 또는 기상 모니터링과 같은 애플리케이션에 맞춘.

어떻게 안테나를 설치할 수 있을까요?

유선탑에 안테나를 장착하는 것은 탑의 설계와 산업 표준에 맞춘 구조적이고 안전성있는 프로세스를 따릅니다.

1. 설치 전 준비: 안테나의 무게를 지탱할 수 있는지 확인하기 위해 타워의 부하를 지탱하는 능력을 확인합니다.또는 느슨한 연결, 그리고 지역 안전 코드 (예: IEC 62305 번개 보호) 의 준수 여부를 확인합니다.
2. 안테나 장착: 전용 안테나 장착장 (타워의 통합 액세서리) 을 타워 몸의 미리 지정된 지점에 고정합니다.이 마운트들은 일반적으로 타워의 진열 철 구조와 호환되는 고강도 볼트를 사용하여 고정됩니다., 바람과 진동에 견딜 수 있는 단단한 연결을 보장합니다.
3. 안테나 들어 올림 및 위치: 크레인 또는 특수 리프팅 장비를 사용하여 안테나를 목표 높이로 올립니다. (전략적으로 최적의 신호 커버리지를 위해 선택됩니다.)안테나를 의도된 송신/ 수신 방향에 맞추어, 레이저 도구 또는 정렬 미터를 사용하여 정확성을 높입니다.
4. 안테나 의 안전: 안테나를 미리 설치 된 장착 장치에 연결하고, 이동을 방지하기 위해 지정 된 토크로 볼트를 단단히 묶어, 호환되는 하드웨어를 사용하여 안테나를 평평하고 안정적으로 유지하십시오.성능이나 구조적 무결성에 영향을 줄 수 있는 흔들림이 없거나.
5. 케이블 라우팅 및 통합: 경로 신호 케이블 또는 피더를 타워의 통합 케이블 트레이를 통해 환경 손상으로부터 보호합니다. 케이블을 안테나에 연결하고 지상 장비로 연결하십시오.연결 지점의 적절한 단열 및 방수.
6. 최종 검사: 안테나, 마운트 및 케이블의 시각 검사를 수행하여 안전한 설치를 확인합니다.그리고 모든 안전 프로토콜을 보장합니다 (e예를 들어, 노동자를 위한 낙상 보호) 는 프로세스 전체에 따라 유지됩니다.

이 철탑에 설치된 반 등반 장치는 뭐죠?

가이드 와이어 타워의 등반 방지 장치 (Anti-climbing device for a guyed wire tower) 는 타워 몸체에 설치된 특수 안전 부품으로 무단 접근을 방지하고 넘어지는 위험을 줄이기 위해 사용된다. 일반적인 설계에는 다음과 같은 것들이 있다:

• 등산 방지 목걸이/지저기: 타워의 밑에 가까운 곳에 설치된 원형 또는 피침 모양의 철장벽 (일반적으로 지상 2~3m) 으로 손잡이나 발잡이를 거부함으로써 등반 시도를 차단합니다.
• 스파이크 또는 톱니 모양의 억제제: 타워 또는 사다리 하단 부분에 있는 비사망성, 밋밋한 강철 장착 장치로 허가되지 않은 등반을 억제합니다.
• 잠겨있는 접근: 타워에 지상 접근 패널 또는 사다리 입구점이 장착된 경우 잠겨있는 게이트는 인증된 인원만 접근할 수 있습니다.

이 장치들은 외부 조건에 견딜 수 있도록 부식 저항성 물질 (예를 들어, 타워 몸과 일치하는 진열제 강철) 으로 만들어집니다.그 주된 목적 은 훈련 받지 않은 사람 들 이 실수 로나 의도적 으로 등반 하는 것 을 방지 함 으로 안전 을 높이는 것 이다, 지역 건물 안전 코드 및 타워 운영자의 책임 완화.

어떻게 지인선과 지인선 타워를 연결할 수 있을까요?

가이브 케이블을 가이브 케이블 타워에 연결하는 것은 가이브 케이블이 바람과 지진 세력에 대항하여 타워를 효과적으로 안정시킬 수 있도록 안전하고 부하를 운반하는 프로세스를 포함합니다.

1. 준비: 고 견인 강철 케이블 (ASTM A475을 준수) 을 고른 가이 케이블을 선택 덩크 또는 폴리머 코팅을 내구성을 위해. 타워 몸체가 미리 제조 된 고정 포인트 (예를 들어, 럭,괄호타워의 설계에 명시된 바와 같이 20~30m 간격으로
2. 부착 하드웨어 설치: 고강도 볼트를 사용하여 탑의 미리 지정된 부착 지점 (탑의 진열제 강철 구조와 호환) 에 설치하는 무거운 용도 가이드 브래킷 또는 클리비스.이 브래킷은 타워 몸 전체에 균등하게 긴장을 분배하도록 설계되었습니다.
3. 와이어 종료: 각 사람 와이어의 끝을 고정하기 위해 전문적인 종착 장착장치 (예를 들어, 스와지 장갑, 케이블 클램프, 또는 손가락) 를 사용 합니다. 스와지 장갑은 영구적으로 와이어에 크림,고강도 연결, 케이블 클램프는 조정 가능한 긴장 기능을 제공합니다.
4. 연결과 긴장: 끝나는 끝을 가이브 와이어 고리 또는 핀을 사용하여 타워의 브래킷에 고정하여 느슨하지 않고 안전하게 적합하도록하십시오. 긴장 도구 (예를 들어,턴버클 또는 커밍 아랑 (turnbuckle or come-along) 은 타워의 측면 힘의 균형을 맞추기 위해 설계 사양에 따라 와이어의 긴장을 조정합니다..
5. 확인: 연결이 타워의 톱니 구조와 정렬되어 있는지 확인하고 와이어가 균일하게 긴장되었는지 확인합니다 (타워 몸체를 스트레칭 할 수있는 과도한 긴장을 피합니다).하드웨어와 종점 장착 장치가 부식 내성이 있고 타워의 안전 표준을 준수하는지 확인.

어떻게 가이드 와이어와 가이드 앵커 볼트를 연결할 수 있을까요?

가이브 와이어를 가이브 앵커 볼트 (지질 앵커) 에 연결하는 것은 가이브의 긴장을 땅으로 전달하는 중요한 단계이며 타워의 안정성을 보장합니다.

1. 앵커 준비: 토지 앵커 (중량 콘크리트 또는 강철 앵커, 긴장 부하를 위해 설계) 가 가이드 와이어에 대한 45 ~ 60 ° 각도로 토지에 적절히 설치되어 있는지 확인합니다.앵커는 완전히 완화 (콘크리트) 해야 하며, 견딜 수 있도록 단단히 부착 해야 합니다..
2. 앵커 볼트 노출: 앵커의 상단 볼트 (가이드 앵커 볼트) 가 바닥에서 튀어나와 연결 하드웨어를 수용 할 수 있도록 스레드되어 있는지 확인하십시오.볼트는 고강성 강철으로 만들어져야합니다. 가이브 와이어의 긴장에 견딜 수 있습니다..
3. 와이어 종료: 타워 연결에 사용 된 동일한 고 강도 피팅 (스바지 수지, 케이블 클램프 또는 손가락) 을 사용하여 가이브 와이어의 자유로운 끝을 종료하여 안전하고 부하를 지탱하는 끝을 보장합니다.
4. 연결 하드웨어 조립: 정렬 된 사람 와이어에 턴버클 (장압 조절을 위해) 및 사슬을 연결합니다. 턴버클은 견과류 또는 세척기를 통해 가이드 안커 볼트로 연결됩니다.와이어의 긴장을 정밀하게 조정 할 수 있습니다.
5. 튼튼 하고 안전: 턴버클을 사용하여 필요한 사양에 게 파이어 와이어를 튼튼하게, 그것은 앵커를 당기는 것 없이 측면 힘에 저항 하는 것을 보장합니다.시간이 지남에 따라 느슨해지는 것을 방지하기 위해 턴버클을 코터 핀 또는 잠금 견과류로 잠금하십시오..
6. 최종 검사: 연결이 안전하는지 확인 하 고, 앵커는 움직임의 흔적을 보이지 않습니다, 그리고 guy 와이어는 올바른 45~60 ° 각도로 정렬 됩니다. 볼트, 하드웨어에 대한 부식 검사,그리고 와이어 종료, IEC 62305 및 지역 안전 코드 준수.
