우수한 강도와 내구성을 위해 ASTM A36 및 EN10025 S355JR을 포함한 구조용 철강 등급으로 구성된 가이드 와이어 타워

JIAYAO CO., LTD.

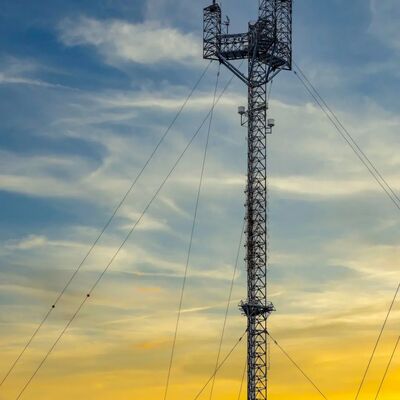

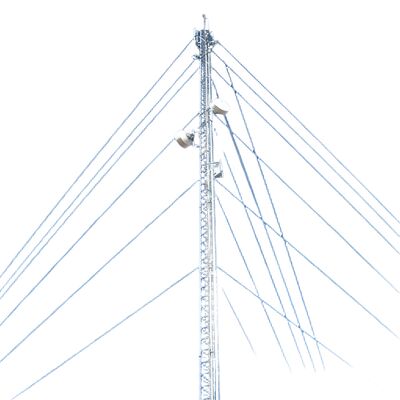

가이 와이어 타워(가이드 타워라고도 함)은 독립적으로 서있는 자립형 타워와 달리 안정성을 위해 외부 가이 와이어(고강도 강철 케이블)에 의존하는 크고 가느다란 구조물입니다. 이 설계를 통해 더 적은 구조 재료로 더 높은 높이에 도달할 수 있으므로 광범위한 적용 범위나 높이가 필요한 응용 분야에 비용 효율적인 선택이 됩니다.

1.사양

가이드 와이어 타워의 타워 보데이는 무엇입니까?

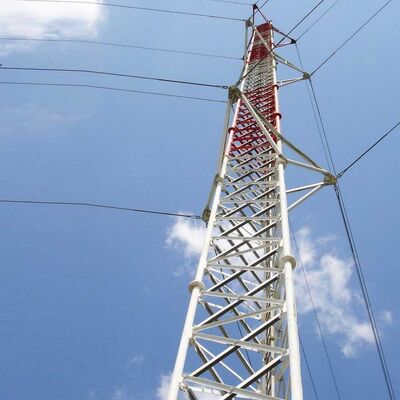

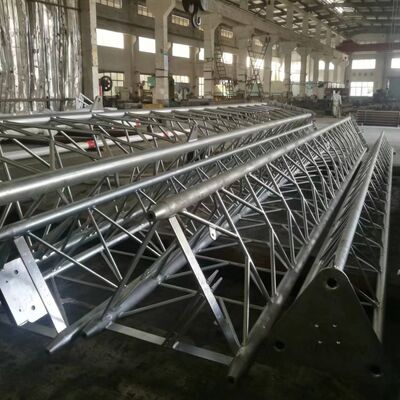

당김 와이어 타워(유인 마스트 타워)의 타워 본체는 자체 지지 강성이 아닌 측면 안정성을 위해 외부 당김 와이어에 의존하여 안테나, 센서 또는 기타 장비를 지지하는 중앙의 가느다란 하중 지지 구조입니다. 일반적으로 다음과 같이 구성됩니다.관형 또는 격자형 강철 프레임워크, 자립 타워보다 폭이 좁고 테이퍼형 설계(하부 부분은 넓고 상단 부분은 좁음)로 하중 분산과 바람 저항을 최적화합니다. 타워 본체는 아연도금 구조용 강철(ASTM A36/S235JR 표준 준수)로 제작되어 실외 환경에서 내식성과 장기적인 내구성을 보장합니다. 사다리, 안테나 마운트, 케이블 트레이와 같은 주요 액세서리의 장착 베이스 역할을 하며, 모듈식 설계를 통해 방송, 통신 또는 기상 모니터링과 같은 애플리케이션에 맞게 30m에서 200m까지 높이를 맞춤 설정할 수 있습니다.

가이드 와이어 타워에 안테나를 장착하는 방법은 무엇입니까?

고정식 와이어 타워에 안테나를 장착하는 작업은 타워의 설계 및 산업 표준에 맞춰 구조화된 안전 준수 프로세스를 따릅니다.

1. 설치 전 준비: 타워의 하중 지지력을 확인하여 안테나의 무게(하드웨어 및 관련 케이블 포함)를 지탱할 수 있는지 확인하십시오. 타워 본체에 부식, 구조적 손상 또는 느슨한 연결이 있는지 검사하고 현지 안전 규정(예: 낙뢰 보호를 위한 IEC 62305)을 준수하는지 확인하십시오.
2. 안테나 마운트 설치: 전용 안테나 마운트(타워 일체형 액세서리)를 타워 본체의 미리 지정된 지점에 부착합니다. 이러한 마운트는 일반적으로 타워의 아연 도금 강철 구조와 호환되는 고강도 볼트를 사용하여 고정되어 바람의 힘과 진동을 견딜 수 있는 견고한 연결을 보장합니다.
3. 안테나 리프팅 및 포지셔닝: 크레인이나 특수 리프팅 장비를 사용하여 안테나를 목표 높이까지 끌어 올립니다(최적의 신호 범위를 위해 전략적으로 선택됨). 정확성을 위해 레이저 도구나 정렬 미터를 사용하여 안테나를 의도한 전송/수신 방향에 맞춥니다.
4. 안테나 고정: 호환되는 하드웨어를 사용하여 사전 설치된 마운트에 안테나를 고정하고, 움직이지 않도록 볼트를 지정된 토크로 조입니다. 성능이나 구조적 무결성에 영향을 미칠 수 있는 흔들림 없이 안테나가 수평이고 안정적인지 확인하십시오.
5. 케이블 라우팅 및 통합: 타워의 통합 케이블 트레이를 통해 신호 케이블이나 피더를 배선하여 환경적 손상으로부터 보호합니다. 케이블을 안테나에 연결하고 지상 장비에 연결하여 연결 지점에서 적절한 절연 및 방수를 보장합니다.
6. 최종검사: 안테나, 마운트, 케이블을 육안으로 점검하여 안전하게 설치되었는지 확인하세요. 안테나의 신호 전송/수신을 테스트하여 기능을 확인하고 프로세스 전반에 걸쳐 모든 안전 프로토콜(예: 작업자 추락 방지)이 준수되는지 확인하십시오.

가이 와이어 타워의 상승 방지 장치는 무엇입니까?

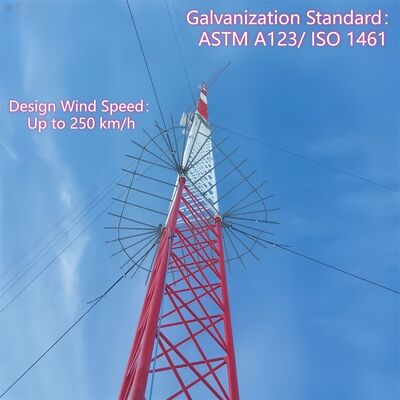

당김 와이어 타워용 등반 방지 장치는 무단 접근을 방지하고 추락 위험을 줄이기 위해 타워 본체에 설치된 특수 안전 구성품입니다. 일반적인 디자인은 다음과 같습니다.

• 등반 방지 칼라/스커트: 손잡이나 발판을 거부하여 등반 시도를 차단하기 위해 타워 바닥(일반적으로 지상 2~3m) 근처에 설치된 원형 또는 원추형 강철 장벽입니다.
• 스파이크 또는 들쭉날쭉한 억제력: 무단 등반을 방지하기 위해 타워 하부 부분이나 사다리에 치명적이지 않은 뾰족한 강철 부착물을 설치했습니다.
• 잠긴 접근: 타워에 지상 접근 패널이나 사다리 진입점이 장착된 경우 잠긴 게이트는 인증된 직원만 접근하도록 제한합니다.

이러한 장치는 실외 조건을 견딜 수 있도록 부식 방지 재료(예: 타워 본체에 어울리는 아연 도금 강철)로 제작되었습니다. 이들의 주요 목적은 현지 건물 안전 규정 및 타워 운영자의 책임 완화에 맞춰 훈련받지 않은 개인의 우발적 또는 의도적 등반을 방지하여 안전을 강화하는 것입니다.

당김 와이어와 당김 와이어 타워를 연결하는 방법은 무엇입니까?

가이 와이어를 당김 와이어 타워에 연결하려면 와이어가 바람과 지진력에 대해 타워를 효과적으로 안정화할 수 있도록 보장하는 안전한 하중 지지 프로세스가 필요합니다.

1. 준비: 내구성을 위해 아연 또는 폴리머 코팅이 된 고장력 강철 케이블(ASTM A475 준수)로 제작된 가이 와이어를 선택하십시오. 타워 설계에 지정된 대로 타워 본체에 20~30m 간격으로 사전 제작된 부착 지점(예: 러그, 브래킷 또는 크로스암)이 있는지 확인하십시오.
2. 부착 하드웨어 설치: 고강도 볼트를 사용하여 타워의 사전 지정된 부착 지점에 견고한 가이 와이어 브래킷 또는 U자형 갈고리를 장착합니다(타워의 아연 도금 강철 구조와 호환 가능). 이 브래킷은 타워 본체 전체에 장력을 고르게 분산하도록 설계되었습니다.
3. 와이어 종단: 전문적인 종단 장치(예: 스웨이지 슬리브, 케이블 클램프 또는 골무)를 사용하여 각 가이 와이어의 끝을 고정합니다. 스웨이지 슬리브는 영구적인 고강도 연결을 위해 와이어에 압착되어 있으며, 케이블 클램프는 조정 가능한 장력을 제공합니다.
4. 연결 및 장력: 가이 와이어의 끝부분을 샤클이나 핀을 사용하여 타워 브라켓에 부착하여 느슨함 없이 단단히 고정됩니다. 인장 도구(예: 턴버클 또는 동봉품)를 사용하여 와이어의 장력을 설계 사양에 맞게 조정합니다. 이는 타워에 가해지는 측면 힘의 균형을 맞추는 데 중요합니다.
5. 확인: 연결이 타워의 테이퍼 구조와 정렬되어 있고 와이어가 균일하게 장력을 받고 있는지 확인하십시오(타워 본체에 스트레스를 줄 수 있는 과도하게 조이지 않도록 하십시오). 하드웨어 및 종단 장치가 부식 방지 기능이 있고 타워의 안전 표준을 준수하는지 확인하십시오.

당김 와이어와 당김 앵커 볼트를 연결하는 방법은 무엇입니까?

가이 와이어를 고정 앵커 볼트(지상 앵커)에 연결하는 것은 와이어의 장력을 지면으로 전달하여 타워의 안정성을 보장하는 중요한 단계입니다.

1. 앵커 준비: 지면 앵커(인장 하중용으로 설계된 견고한 콘크리트 또는 강철 앵커)가 가이 와이어에 대해 45~60° 각도로 지면에 올바르게 설치되었는지 확인하십시오. 앵커는 (콘크리트의 경우) 완전히 경화되어야 하며 인발력을 견딜 수 있도록 단단히 매립되어야 합니다.
2. 앵커 볼트 노출: 앵커의 상단 볼트(가이드 앵커 볼트)가 지면 위로 돌출되어 있고 연결 하드웨어를 수용할 수 있도록 나사산이 있는지 확인하십시오. 볼트는 가이 와이어의 장력을 견딜 수 있도록 고강도 강철로 제작되어야 합니다.
3. 와이어 종단: 타워 연결에 사용된 것과 동일한 고강도 피팅(스웨이지 슬리브, 케이블 클램프 또는 골무)을 사용하여 가이 와이어의 자유로운 끝을 마무리하여 안전한 하중 지지 끝을 보장합니다.
4. 연결 하드웨어 조립: 종단 처리된 가이 와이어에 턴버클(장력 조절용)과 샤클을 부착합니다. 턴버클은 너트나 와셔를 통해 고정 앵커 볼트에 연결되어 와이어 장력을 미세 조정할 수 있습니다.
5. 긴장 및 고정: 턴버클을 사용하여 가이 와이어를 필요한 사양에 맞게 장력을 가하여 앵커를 당기지 않고도 측면 힘에 저항할 수 있도록 합니다. 장력을 가한 후에는 시간이 지남에 따라 느슨해지지 않도록 코터 핀이나 잠금 너트로 턴버클을 잠급니다.
6. 최종 확인: 연결이 확실하고 앵커가 움직이는 흔적이 없으며 가이 와이어가 올바른 45~60° 각도로 정렬되어 있는지 확인하십시오. 볼트, 하드웨어, 와이어 종단의 부식 여부를 검사하여 IEC 62305 및 현지 안전 규정을 준수하는지 확인합니다.
