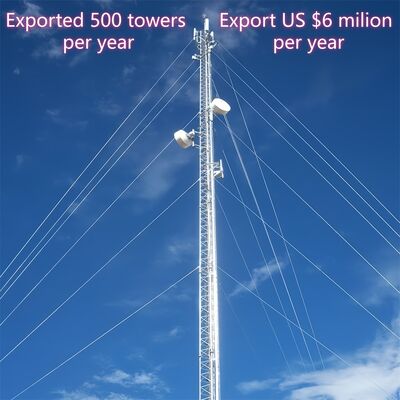

강한 바람 조건에서도 견딜 수 있도록 설계된 견고한 가이 와이어 타워, 고강도 강철 및 ISO 인증 볼트 및 너트 사용

JIAYAO CO., LTD.

가이 와이어 타워(가이 타워라고도 함)는 자체 지지 타워와 달리 외부 가이 와이어(고강도 강철 케이블)에 의존하여 안정성을 유지하는 높고 가느다란 구조물입니다. 이 설계를 통해 구조 재료를 덜 사용하면서 더 높은 높이에 도달할 수 있으므로 광범위한 적용 범위 또는 고도가 필요한 애플리케이션에 비용 효율적인 선택입니다.

1. 사양

가이 와이어 타워의 타워 본체는 무엇입니까?

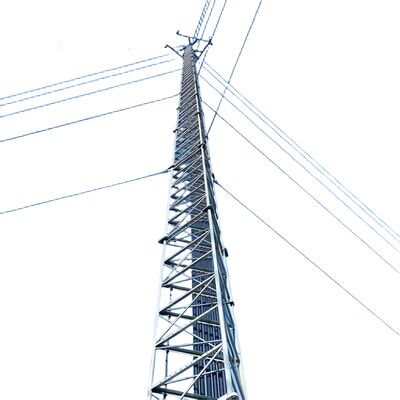

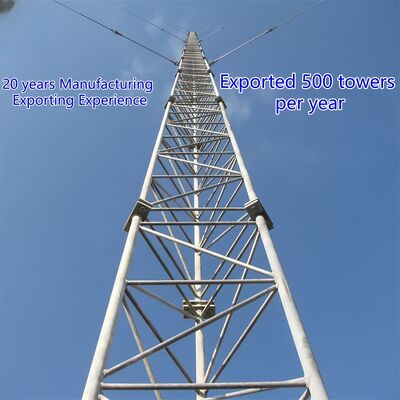

가이 와이어 타워(가이 마스트 타워)의 타워 본체는 안테나, 센서 또는 기타 장비를 지지하는 중앙의 가느다란 하중 지지 구조물로, 자체 지지 강성 대신 외부 가이 와이어에 의존하여 측면 안정성을 유지합니다. 일반적으로 관형 또는 격자 강철 프레임워크로 구성되며 자체 지지 타워보다 좁고 하중 분산 및 풍력 저항을 최적화하기 위해 테이퍼형 설계(베이스에서 더 넓고 상단에서 더 좁음)가 특징입니다. 타워 본체는 부식 방지 및 실외 환경에서의 장기적인 내구성을 보장하기 위해 아연 도금 구조용 강철(ASTM A36/S235JR 표준 준수)로 제작됩니다. 등반 사다리, 안테나 마운트 및 케이블 트레이와 같은 주요 액세서리의 장착 베이스 역할을 하며, 모듈식 설계를 통해 방송, 통신 또는 기상 모니터링과 같은 응용 분야에 맞게 30m에서 200m 이상까지 높이를 맞춤화할 수 있습니다.

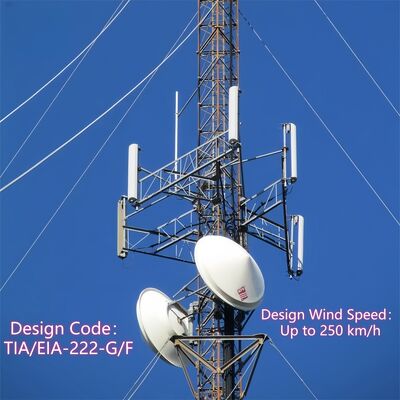

가이 와이어 타워에 안테나를 장착하는 방법은 무엇입니까?

가이 와이어 타워에 안테나를 장착하는 것은 타워의 설계 및 산업 표준에 맞춰 구조화되고 안전을 준수하는 프로세스를 따릅니다.

1. 사전 설치 준비: 안테나의 무게(하드웨어 및 관련 케이블 포함)를 지지할 수 있도록 타워의 하중 지지 용량을 확인합니다. 부식, 구조적 손상 또는 느슨한 연결에 대해 타워 본체를 검사하고 지역 안전 규정(예: 낙뢰 보호를 위한 IEC 62305)을 준수하는지 확인합니다.
2. 안테나 마운트 설치: 타워 본체의 미리 지정된 지점에 전용 안테나 마운트(타워의 통합 액세서리)를 부착합니다. 이러한 마운트는 일반적으로 타워의 아연 도금 강철 구조와 호환되는 고강도 볼트를 사용하여 고정되어 풍력 및 진동을 견딜 수 있는 견고한 연결을 보장합니다.
3. 안테나 리프팅 및 포지셔닝: 크레인 또는 특수 리프팅 장비를 사용하여 안테나를 목표 높이까지 들어 올립니다(최적의 신호 범위를 위해 전략적으로 선택됨). 정밀도를 위해 레이저 도구 또는 정렬 미터를 사용하여 안테나를 의도한 송/수신 방향으로 정렬합니다.
4. 안테나 고정: 호환 가능한 하드웨어를 사용하여 미리 설치된 마운트에 안테나를 고정하고 볼트를 지정된 토크로 조여 움직임을 방지합니다. 성능이나 구조적 무결성에 영향을 미칠 수 있는 흔들림 없이 안테나가 수평이고 안정적인지 확인합니다.
5. 케이블 라우팅 및 통합: 환경적 손상으로부터 보호하기 위해 신호 케이블 또는 피더를 타워의 통합 케이블 트레이를 통해 라우팅합니다. 케이블을 안테나에 연결하고 접지 기반 장비로 내려 보내 연결 지점에서 적절한 절연 및 방수를 보장합니다.
6. 최종 검사: 안테나, 마운트 및 케이블을 육안으로 검사하여 안전한 설치를 확인합니다. 안테나의 신호 송/수신을 테스트하여 기능을 확인하고 프로세스 전반에 걸쳐 모든 안전 프로토콜(예: 작업자를 위한 추락 방지)을 준수하는지 확인합니다.

가이 와이어 타워의 등반 방지 장치는 무엇입니까?

가이 와이어 타워용 등반 방지 장치는 무단 접근을 방지하고 낙하 위험을 줄이기 위해 타워 본체에 설치된 특수 안전 구성 요소입니다. 일반적인 설계에는 다음이 포함됩니다.

• 등반 방지 칼라/스커트: 타워 기저부 근처(일반적으로 지상에서 2~3m)에 장착된 원형 또는 원추형 강철 장벽으로, 손잡이 또는 발판을 거부하여 등반 시도를 차단합니다.
• 스파이크 또는 들쭉날쭉한 억제 장치: 무해한, 뾰족한 강철 부착물은 무단 등반을 방지하기 위해 하부 타워 섹션 또는 사다리에 부착됩니다.
• 잠긴 접근: 타워에 지상 접근 패널 또는 사다리 진입 지점이 장착된 경우 잠긴 게이트는 인증된 인원만 접근을 제한합니다.

이러한 장치는 실외 조건을 견딜 수 있도록 부식 방지 재료(예: 아연 도금 강철, 타워 본체와 일치)로 제작됩니다. 주요 목적은 훈련받지 않은 개인의 우발적 또는 의도적인 등반을 방지하여 안전을 강화하고 지역 건물 안전 규정 및 타워 운영자에 대한 책임 완화에 부합하는 것입니다.

가이 와이어와 가이 와이어 타워를 연결하는 방법은 무엇입니까?

가이 와이어를 가이 와이어 타워에 연결하는 것은 와이어가 바람과 지진력에 대해 타워를 효과적으로 안정화할 수 있도록 안전하고 하중을 지지하는 프로세스를 포함합니다.

1. 준비: 내구성을 위해 아연 또는 폴리머 코팅이 된 고강도 강철 케이블(ASTM A475 준수)로 만든 가이 와이어를 선택합니다. 타워 설계에 지정된 대로 타워 본체에 20~30m 간격으로 사전 제작된 부착 지점(예: 러그, 브래킷 또는 크로스 암)이 있는지 확인합니다.
2. 부착 하드웨어 설치: 고강도 볼트(타워의 아연 도금 강철 구조와 호환)를 사용하여 타워의 미리 지정된 부착 지점에 고강도 가이 와이어 브래킷 또는 클레비스를 장착합니다. 이러한 브래킷은 타워 본체 전체에 장력을 균등하게 분산하도록 설계되었습니다.
3. 와이어 종단: 각 가이 와이어의 끝을 고정하기 위해 전문 종단 피팅(예: 스웨지 슬리브, 케이블 클램프 또는 딤블)을 사용합니다. 스웨지 슬리브는 영구적이고 고강도 연결을 위해 와이어에 압착되고 케이블 클램프는 조절 가능한 장력을 제공합니다.
4. 연결 및 장력: 섀클 또는 핀을 사용하여 종단된 가이 와이어의 끝을 타워의 브래킷에 부착하여 슬랙 없이 안전하게 맞춥니다. 턴버클 또는 컴어롱과 같은 장력 도구를 사용하여 와이어의 장력을 설계 사양에 맞게 조정합니다. 이는 타워의 측면력을 균형 있게 유지하는 데 중요합니다.
5. 확인: 연결이 타워의 테이퍼 구조와 일치하고 와이어가 균일하게 장력을 받고 있는지 확인합니다(타워 본체에 스트레스를 줄 수 있는 과도한 조임 방지). 하드웨어 및 종단 피팅이 부식 방지되고 타워의 안전 표준을 준수하는지 확인합니다.

가이 와이어와 가이 앵커 볼트를 연결하는 방법은 무엇입니까?

가이 와이어를 가이 앵커 볼트(지면 앵커)에 연결하는 것은 와이어의 장력을 지면으로 전달하여 타워의 안정성을 보장하는 중요한 단계입니다.

1. 앵커 준비: 지면 앵커(장력 하중을 위해 설계된 고강도 콘크리트 또는 강철 앵커)가 가이 와이어에 대해 45~60° 각도로 지면에 제대로 설치되었는지 확인합니다. 앵커는 완전히 경화되어야 합니다(콘크리트의 경우) 그리고 풀 아웃 힘에 저항하기 위해 안전하게 매립되어야 합니다.
2. 앵커 볼트 노출: 앵커의 상단 볼트(가이 앵커 볼트)가 지면 위로 돌출되어 연결 하드웨어를 수용하도록 나사산이 있는지 확인합니다. 볼트는 가이 와이어의 장력을 견딜 수 있도록 고강도 강철로 만들어야 합니다.
3. 와이어 종단: 타워 연결에 사용된 것과 동일한 고강도 피팅(스웨지 슬리브, 케이블 클램프 또는 딤블)을 사용하여 가이 와이어의 자유 단을 종단하여 안전하고 하중을 지지하는 끝을 보장합니다.
4. 연결 하드웨어 조립: 턴버클(장력 조절용)과 섀클을 종단된 가이 와이어에 부착합니다. 턴버클은 너트 또는 와셔를 통해 가이 앵커 볼트에 연결되어 와이어의 장력을 미세 조정할 수 있습니다.
5. 장력 및 고정: 턴버클을 사용하여 가이 와이어에 필요한 사양으로 장력을 가하여 앵커를 당기지 않고 측면력에 저항하도록 합니다. 장력이 가해지면 코터 핀 또는 잠금 너트로 턴버클을 잠가 시간이 지남에 따라 풀리는 것을 방지합니다.
6. 최종 점검: 연결이 안전하고 앵커에 움직임의 징후가 없으며 가이 와이어가 올바른 45~60° 각도로 정렬되었는지 확인합니다. 볼트, 하드웨어 및 와이어 종단의 부식을 검사하여 IEC 62305 및 지역 안전 규정을 준수하는지 확인합니다.

자세한 내용은 여기를 클릭하십시오!!!!!!

3. 협력 고객

4. 인증

5. 당사 서비스

JIAYAO CO., LTD.는 ISO9001의 승인을 받은 전문 통신 타워 제조업체입니다. 당사는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개국으로 수출되었습니다.
당사는 앵글 강철 타워, 튜브 강철 타워, 모노폴 타워, 소나무 타워, 가이 타워 및 가드 타워의 설계 및 제조를 전문으로 합니다. 당사 부서에는 설계, R&D, 검사, 실험실, QC, 아연 도금 및 강철 타워 부서가 포함됩니다. 당사의 원자재는 중국의 유명 제철소인 HBIS Group, Baowu Steel Group, Shougang Group에서 공급됩니다.

필요한 경우 24시간 언제든지 환영합니다!
