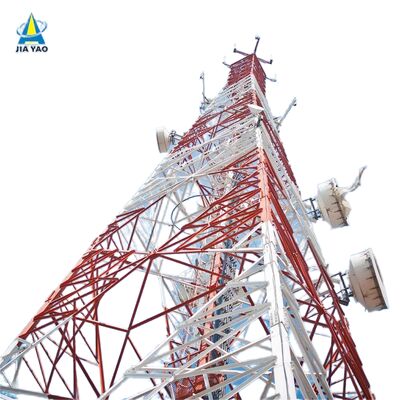

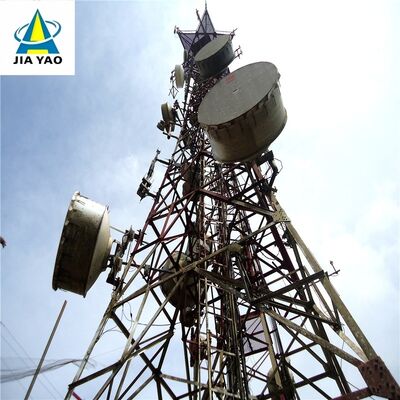

ANSI TIA 및 EN 표준을 충족하도록 설계된 4각 강철 타워로 통신 및 전력 인프라 프로젝트 지원

JIAYAO CO.,LID

제품 설명

포장 세부사항:텔레콤 타워는 고객의 요구 사항에 따라 아연 도금 끈으로 묶습니다.

배달하다:천진항에서 결제 후 20일 내 배송

타워 회원:하나의 철탑이 여러 묶음으로 분리됩니다.

볼트:Pacrum.lon 백 또는 스틸

우리는 통신, 모니터링, 관측 및 보안 애플리케이션을 위한 맞춤형 철탑 설계 및 제조를 전문으로 합니다.자세한 제품 정보는 다음과 같습니다.

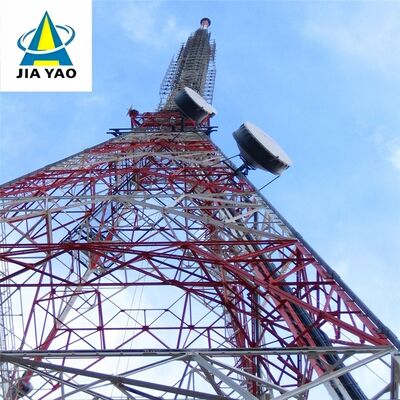

4각 철탑의 격자 구조는 무엇입니까?

4개의 다리가 있는 각진 강철 타워의 격자 구조는 타워의 4개의 수직 각진 강철 다리를 연결하는 십자형 트러스 모양의 뼈대입니다. 상호 연결된 강철 부재(일반적으로 각진 강철 또는 격자 막대)로 구성되어 타워 자체 중량, 장비 중량, 바람, 지진력 및 얼음 하중을 포함한 하중을 네 개의 다리 전체에 균등하게 분산시키는 웹과 같은 패턴을 형성합니다. 이 구조는 타워 높이 전체에 통합되어 타워의 테이퍼형 설계(기저부가 넓고 상단이 좁음)를 보완하여 구조적 무결성과 안정성을 향상시킵니다. 격자 구성은 고강도와 경량 성능의 균형을 유지하여 재료 사용을 최소화하는 동시에 내하중 용량과 극한 환경 조건에 대한 저항성을 최대화합니다. 또한 공기 흐름을 촉진하여 바람 저항을 줄이고 타워의 전반적인 안정성을 더욱 향상시킵니다.

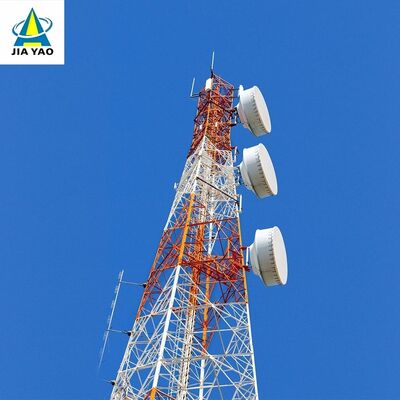

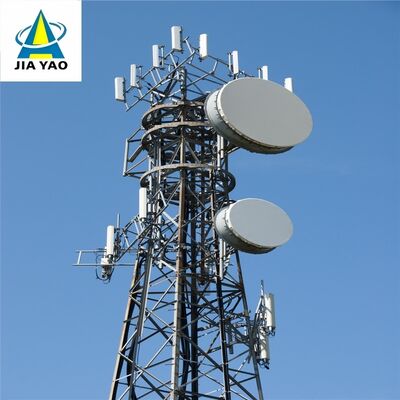

다리가 4개인 철탑에 MW 접시를 어떻게 장착하나요?​

4개의 다리가 있는 각진 철탑에 전자레인지(MW) 접시를 장착하는 작업은 체계적이고 안전을 준수하는 프로세스를 따릅니다.

1. 설치 전 준비: 타워의 하중 지지력을 확인하여 MW 접시의 무게(접시, 장착 브래킷 및 관련 하드웨어 포함)를 지탱할 수 있는지 확인하십시오. 타워 설계가 장비 장착 관련 표준(예: TIA/EIA-222-G/F)을 준수하는지 확인하십시오.
2. 브래킷 설치: 전용 안테나/마이크로파 브래킷(타워와 함께 제공되거나 맞춤 제작됨)을 타워 본체 또는 장비 플랫폼의 미리 지정된 장착 지점에 부착합니다. 이러한 브래킷은 격자 구조 또는 타워 다리에 견고한 연결을 보장하기 위해 고강도 볼트(ISO 898 등급 6.8/8.8 준수)를 사용하여 고정됩니다.
3. 접시 들어올리기 및 위치 잡기: 크레인이나 특수 리프팅 장비를 사용하여 MW 접시를 목표 높이(일반적으로 타워 상단 또는 전용 장비 플랫폼)까지 들어 올립니다. 접시가 의도한 지점 간 통신 경로와 정렬되어 있는지 확인합니다(필요에 따라 방위각과 고도를 조정합니다).
4. 접시 확보: 호환되는 하드웨어를 사용하여 MW 접시를 사전 설치된 브래킷에 고정하고, 보정된 도구를 사용하여 지정된 토크로 볼트를 조입니다. 접시가 흔들리거나 움직이지 않고 수평이고 안정적인지 확인하세요.
5. 케이블 라우팅 및 통합: 접시의 신호 케이블을 타워의 통합 케이블 트레이를 통해 배선하여 환경적 손상으로부터 보호합니다. 케이블을 타워 베이스 또는 중간 플랫폼의 적절한 장비(예: 송신기/수신기)에 연결하여 적절한 절연 및 방수를 보장합니다.
6. 최종검사: 육안으로 접시가 단단히 장착되었는지, 브래킷이 손상되지 않았는지, 케이블이 제대로 정리되어 있는지 확인합니다. 접시의 신호 전송을 테스트하여 정렬과 기능을 확인하고 프로세스 전반에 걸쳐 안전 프로토콜을 준수합니다.

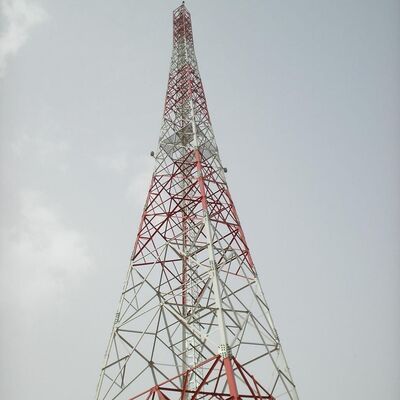

4각 철탑의 주요 구조는 무엇입니까?

4각 철탑의 주요 구조는 안정성과 하중 지지를 위해 설계된 자립형 프레임워크로, 세 가지 핵심 구성 요소로 구성됩니다.

• 4개의 수직 각도 강철 다리: 고품질 구조용 강철(예: Q235B, Q345B, Q420, ASTM A36/A572 준수)로 제작되고 정사각형 베이스 구성으로 배열된 기본 하중 지지 요소입니다. 이 다리는 타워의 총 중량(장비 및 환경 부하 포함)을 기초로 전달합니다.
• 격자 트러스 연결: 네 개의 다리를 수평 및 대각선으로 연결하는 십자형 강철 부재(앵글 강철 또는 격자 막대)입니다. 이 트러스 시스템은 구조물 전체에 하중을 고르게 분산시키고 강성을 높이며 측면 힘(바람, 지진 활동)에 저항하여 타워의 특징적인 격자 패턴을 형성합니다.
• 테이퍼드 프레임 디자인: 타워는 바닥에서 상단으로 점차 좁아지며(바닥이 넓어지고 상단이 좁아짐), 하중이 가장 무거운 부분(바닥)에 재료를 집중시키고 높은 고도에서 바람 저항을 줄여 구조적 무결성을 최적화합니다.

보조 구조 요소(예: 장비 플랫폼, 등반 사다리 및 케이블 트레이)는 실제 기능을 지원하기 위해 기본 프레임워크에 통합되었지만 4개의 ​​수직 다리와 격자 트러스 연결이 타워의 구조적 백본을 형성합니다.

플랫폼, 4개의 다리가 있는 각진 철탑의 사다리

가. 플랫폼

• 목적: 장비(예: MW 접시, 5G 안테나, 감시 장치) 및 타워 구성 요소를 설치, 유지 관리 또는 검사하기 위한 높고 안정적인 작업 공간 역할을 합니다. 또한 등반 중 작업자에게 안전한 휴식 공간을 제공합니다.
• 디자인 특징: 일반적으로 아연 도금 강철로 만들어지며(내식성을 위해 ASTM A123/ISO 1461 준수) 지정된 높이에서 타워의 격자 구조에 통합됩니다. 플랫폼에는 작업자의 안전을 보장하기 위해 안전 난간, 미끄럼 방지 표면 및 접근 해치가 포함될 수 있습니다. 이는 타워의 전체 하중 지지 용량에 맞춰 작업자, 도구 및 장비의 무게를 지탱하도록 설계되었습니다.
• 맞춤화: 프로젝트 요구 사항에 따라 다양한 높이에 추가할 수 있습니다(예: 안테나 장착 지점 근처 또는 유지 관리를 위한 중간 타워).

방광

• 목적: 설치, 검사 또는 수리를 위해 작업자가 타워에 올라가 플랫폼, 장비 또는 상부에 도달할 수 있는 전용 안전 접근 시스템입니다.
• 디자인 특징: 내구성과 내부식성을 위해 아연도금 강철로 제작되었으며, 가로대가 균일하게 배치되어 있어(산업 안전 표준에 따라) 편안한 등반이 가능합니다. 주요 안전 기능에는 난간, 추락 방지 시스템(예: 하니스용 케이블 가이드), 때로는 추락을 방지하기 위한 케이지 인클로저가 포함됩니다. 사다리는 타워의 다리나 격자 트러스에 수직으로 부착되어 안전하고 안정적인 경로를 보장합니다.
• 규정 준수: 안전 규정 및 업계 표준(예: TIA/EIA-222-G/F)에 따라 설계되어 수직 접근 시 작업자 보호를 최우선으로 합니다.

플랫폼과 사다리는 함께 높은 고도의 장비와 구성 요소에 안전하고 효율적으로 접근할 수 있게 하고 지속적인 운영 및 유지 관리를 지원함으로써 타워의 유용성을 향상시킵니다.

​

아연 도금 각진 철탑 테스트

아연 도금은 4개의 다리가 있는 각진 강철 격자 타워의 중요한 표면 처리로, 혹독한 실외 조건을 견딜 수 있는 장기적인 내식성을 제공하고 타워의 서비스 수명을 20년 이상 연장합니다. 다음은 아연도금 테스트에 대한 간략한 개요입니다.

1. 핵심 테스트 목표

• 내구성 있는 부식 방지를 위해 충분한 코팅 두께를 확보하십시오.
• 아연 코팅 균일성과 강력한 접착력을 확인합니다(박리/박리 방지).
• 중대한 결함(예: 노출된 강철, 균열, 구덩이)이 없는지 확인하십시오.
• 국제표준(ASTM A123, ISO 1461)을 준수합니다.

2. 주요 테스트 방법(공장 출고 후 및 설치 후 실시)

• 코팅 두께: 자기 두께 측정기(비파괴) 또는 마이크로미터(샘플 전용 파괴)를 사용합니다. 최소 85~120μm(가혹한 환경에서는 더 두꺼움)
• 부착: 굽힘 시험(180°), 해머 시험, 칼날 크로스해치 시험 - 코팅 박리 불가.
• 육안검사: 노출된 강철, 균열, 고르지 않은 아연 축적 또는 오염을 확인합니다. 영향을 미치지 않는 경우 사소한 불규칙성은 허용됩니다.
• 부식 저항: 100~500시간 동안 염수 분무 테스트(ASTM B117/ISO 9227)(적청 저항); 선택적 장기 현장 노출.
• 선택적 화학 분석: AAS/XRF를 통해 아연 순도 ≥98% 확인 및 불순물 검출이 가능합니다.

3. 준수기준

ASTM(A123, B117, A572), ISO(1461, 9227, 898), 타워 설계 코드(TIA/EIA-222-G/F) 및 현지 규정을 준수합니다.

4. 설치 후 즉석 점검

• 중요한 접합부의 두께를 다시 측정합니다.
• 손상(스크래치, 찌그러짐)이 있는지 검사하고 필요한 경우 아연이 풍부한 페인트로 손질하십시오.
• 볼트 구멍과 마모가 심한 부분의 코팅 무결성을 확인합니다.

이 테스트는 아연 도금 코팅의 신뢰성을 보장하여 인프라 애플리케이션에서 타워의 성능을 지원합니다.

자세한 내용을 보려면 여기를 클릭하십시오!!!!!!

포장 및 배송

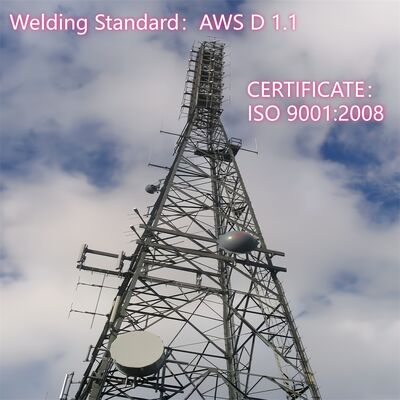

인증서

​자세한 내용을 보려면 여기를 클릭하십시오!!!!!!

맞춤형 제품 유형 및 장점

자립 타워 
자립형 타워는 일반적으로 3leg 또는 4leg 타워이며 재질은 강관 또는 앵글강입니다. 연결은 관형타워는 플랜지로 연결하고, 앵글철탑은 너트와 볼트로 연결한다.
특징:
1. 풍하중 계수가 작고 바람 저항이 강합니다.
2. 토지 자원을 절약하고 위치가 편리합니다.
편리한 운송 및 설치.

파이프 철탑
튜브 타워는 강철 파이프로 만든 타워 기둥과 삼각형 모양의 타워 본체 섹션을 갖춘 자립형 고층 강철 구조물을 말합니다. 주요 특징은 3관 타워 기둥이 강관으로 이루어지고, 타워 본체 단면이 삼각형 모양으로 되어 있어 앵글강과 다른 초고층 철골 구조라는 점이다.

모노폴 타워

모노폴 타워는 일반적으로 사용되는 유형으로 외관이 아름답고 9~18m2의 작은 면적을 차지하며 비용 효율적이며 대부분의 건축에 ​​채택됩니다. 타워 본체는 고강도 볼트 또는 오버랩(슬립 연결)을 통해 연결되는 보다 합리적인 섹션을 채택합니다. 설치가 용이하다는 특징을 가지고 있으며 다양한 복잡한 현장 현장에 적응할 수 있습니다.

가이드 타워 
Guyed Tower는 참신한 외관을 가지고 있으며 가장 큰 특징은 Steel Guy Wire를 사용하여 강화되었습니다. Guyed 타워는 경제적이고 실용적인 통신 타워의 일반적인 유형입니다. 다른 것보다 가볍고 가격도 저렴합니다. 지리적으로 넓은 지역에 매우 적합합니다.

가드 타워
망루는 주로 주변 환경을 관찰하고 여러 분야에서 중요한 역할을하는 데 사용되는 다기능 건물입니다. 디자인은 자연환경과의 조화와 통일성을 강조하며, 건축양식은 대개 주변환경과 조화를 이룬다. 전망대는 일반적으로 타워 본체, 플랫폼, 타워 및 사다리로 구성되며 컴팩트하고 내구성이 뛰어난 구조입니다.

위장된 나무탑
위장나무탑(Camouflaged Tree Tower)은 바이오닉 트리타워의 일종의 인공수목으로, 실제와 같은 베이스에 세심한 디자인을 더해 관광지, 공원, 광장의 실제 나무들 사이에 배치하면 자연의 일부가 될 것입니다.
특징:
1. 절묘한 구조와 화려한 외관.
2. 강력한 구조적 안정성과 긴 작업 수명.
3. 면적이 작고 경제적 효과가 크다.

우리의 서비스

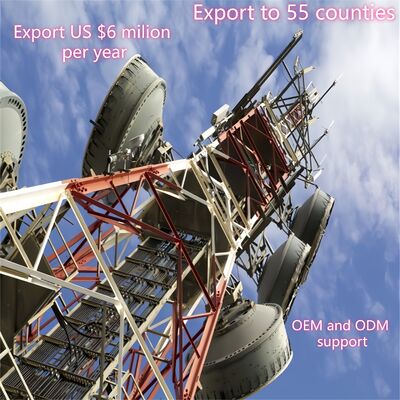

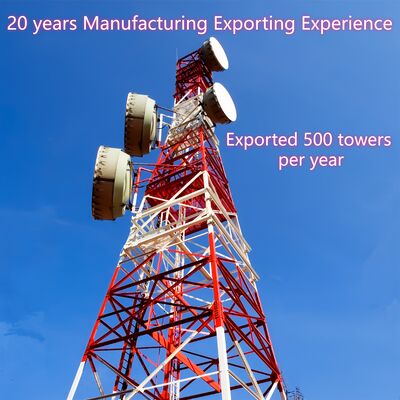

JIAYAO CO., LTD. 전문 통신 타워 제조업체이며 ISO9001 인증을 받았습니다. 고객에게 가장 최적화된 솔루션과 최고의 커뮤니케이션 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개 카운티로 수출되었습니다.
우리는 앵글 철탑, 튜브 철탑, 모노폴 타워, 소나무 타워, 가이드 타워 및 가드 타워의 설계 및 제조를 전문으로 합니다. 우리 부서에는 설계, R&D, 검사, 실험실, QC, 아연 도금 및 철탑 부서가 포함됩니다. 우리의 원자재는 중국의 유명한 철강 공장인 HBIS 그룹, Baowu Steel Group, Shougang Group에서 생산됩니다.
​

필요하시면 24시간 언제든지 환영해드리겠습니다!
