ANSI TIA 및 EN 표준을 충족하도록 설계된 4각 강철 타워로 통신 및 전력 인프라 프로젝트 지원

JIAYAO CO.,LID

제품 설명

포장에 대한 자세한 사항:통신 타워는 고객의 요구에 따라 가연 스트랩으로 묶여 있습니다.

배달:천진 항구에서 지불 후 20 일 안에 배송됩니다.

탑 멤버:하나의 철탑은 여러 묶음으로 분리됩니다.

볼트:파크룸 론 봉지 또는 강철

우리는 통신, 모니터링, 관찰 및 보안 애플리케이션을 위해 맞춤형 철탑을 설계하고 제조하는 데 전문입니다.자세한 제품 정보는 아래와 같습니다.

4발의 각성 철탑의 마지막 구조는 무엇입니까?

4발의 각각식 철탑의 격자 구조는 타워의 4개의 수직각식 철족을 연결하는 가로, 트러스형 프레임이다.서로 연결된 철제 부품으로 구성되어 있다 (일반적으로 각색 철제 또는 격자 막대), 그것은 타워의 자신의 무게, 장비 무게, 바람, 지진 힘, 얼음 부하를 포함한 부하를 4개의 다리에 균등하게 분배하는 웹과 같은 패턴을 형성합니다.이 구조는 타워의 높이에 걸쳐 통합되어 있습니다., 타워의 톱니 모양의 설계 ( 밑부분이 넓고 위쪽은 좁다) 를 보완하여 구조적 무결성과 안정성을 향상시킵니다.격자 구성은 가벼운 성능과 높은 강도를 균형, 재료 사용량을 최소화하면서 부담 역량과 극단적 인 환경 조건에 대한 저항력을 극대화합니다. 또한 공기 흐름을 촉진합니다.바람 저항을 줄이고 타워의 전반적인 안정성을 더욱 향상시킵니다..

4발의 각성 철탑에 MW 접시를 설치하는 방법?- 네

마이크로 웨브 (MW) 접시를 4발의 각성 철탑에 장착하는 것은 체계적이고 안전성을 준수하는 과정입니다.

1. 설치 전 준비: 타워의 부하 운반 능력을 확인하여 MW 디스크의 무게 (디스크, 장착 브래킷 및 관련 하드웨어 포함) 를 지원 할 수 있는지 확인합니다.타워의 설계가 관련 표준에 부합하는지 확인 (e.g., TIA/EIA-222-G/F) 를 장비를 장착하기 위해.
2. 브래킷 설치: 전용 안테나/마이크로 웨이브 브래킷 (타워와 함께 제공되거나 주문제조) 을 타워의 몸체 또는 장비 플랫폼에 미리 지정된 장착 지점에 부착합니다.이 브래킷은 고강성 볼트 (ISO 898 등급 6을 준수) 를 사용하여 고정됩니다.8/8.8) 는 격자 구조 또는 타워 다리와 단단한 연결을 보장합니다.
3. 접시 들 을 들어 올리고 배치 하는 것: 크레인 또는 특수 승강장비를 사용하여 MW 디스크를 목표 높이로 들어 올립니다. (일반적으로 타워의 상부 섹션 또는 전용 장비 플랫폼).디스크가 의도된 포인트-포인트 통신 경로와 정렬되었는지 확인합니다 (필요에 따라 아지무트 및 높이를 조정합니다).
4. 접시 를 안전 하게 하는 것: 전 설치된 브래킷에 MW 디스크를 연결하여 호환된 하드웨어를 사용하여, 정정된 도구로 지정된 토크에 볼트를 단단히 묶어 디스크가 평평하고 안정적으로 있는지 확인합니다.흔들림이나 움직임이 없는.
5. 케이블 라우팅 및 통합: 타워의 통합 케이블 트레이를 통해 선의 신호 케이블을 경로화하여 환경 손상으로부터 보호합니다.송신기/ 수신기) 는 타워 기단이나 중간 플랫폼에, 적절한 단열 및 방수 확보.
6. 최종 검사: 디스크가 안정적으로 장착되어 있고, 브래킷이 손상되지 않았으며, 케이블이 적절하게 조직되어 있는지 확인하기 위해 시각 검사를 수행합니다. 디스크의 신호 전송을 조정 및 기능을 확인하기 위해 테스트하십시오.모든 과정에 안전 프로토콜을 준수합니다..

4발의 각성 철탑의 주요 구조는 무엇입니까?

4발각 철탑의 주요 구조는 안정성과 부담을 위해 설계된 자부족 프레임으로 세 가지 핵심 구성 요소로 구성됩니다.

• 네 개의 수직 각 철 다리: 고품질의 구조용 철강 (예를 들어, Q235B, Q345B, Q420; ASTM A36/A572에 적합하며, 정사각형 베이스 구성으로 배치된) 으로 만들어진 주요 부하기구.이 다리는 탑의 전체 무게 (장비와 환경 부하를 포함) 를 기초로 옮깁니다..
• 레이시 트러스 연결: 4개의 다리를 수평 및 대각선으로 연결하는 크라이스 크로스 스틸 구성 요소 (각형 스틸 또는 격자 바) 이 구조 전체에 균등하게 부하를 분배하고, 경직성을 향상시킵니다.그리고 측면 힘 (바람) 에 저항, 지진 활동), 타워의 특징적인 격자 패턴을 형성합니다.
• 톱니형 프레임 디자인: 탑은 밑에서 위로 점차 좁아집니다. (아래쪽은 더 넓고 위쪽은 더 좁습니다.)구조적 무결성을 최적화하여 부하가 가장 무거운 곳에 (기저에) 물질을 집중시키고 더 높은 고도에서 바람 저항을 줄이십시오..

추가 구조 요소 (예를 들어 장비 플랫폼, 등산 사다리 및 케이블 트레이) 는 실용적인 기능을 지원하기 위해 주요 프레임워크에 통합됩니다.하지만 네 개의 수직 다리와 격자 트러스 연결은 타워의 구조적인 척추를 형성합니다..

4발의 각성 철탑의 기판, 사다리

A. 플랫폼

• 목적: 설비 (예를 들어, MW 선, 5G 안테나, 감시 장치) 및 타워 구성 요소를 설치, 유지 보수 또는 검사하기위한 높고 안정적인 작업 공간으로 사용됩니다.또한 등반 도중 근로자 들 에게 안전한 휴식처 를 제공한다.
• 디자인 특성: 일반적으로 진열 철강으로 만들어집니다. (성질에 대한 ASTM A123/ISO 1461을 준수합니다.) 그리고 특정 높이에 탑의 격자 구조에 통합됩니다.플랫폼에는 안전 레일링이 포함될 수 있습니다., 미끄러지지 않는 표면, 및 접근 뚜?? 을 통해 작업자의 안전을 보장합니다. 그들은 탑의 전체 부하 운반 능력에 맞추어 작업자, 도구 및 장비의 무게를 지탱하도록 설계되었습니다.
• 사용자 정의: 프로젝트 필요에 따라 여러 높이에 추가 할 수 있습니다 (예를 들어, 안테나 장착 포인트 근처 또는 유지 보수를 위해 타워 중간에).

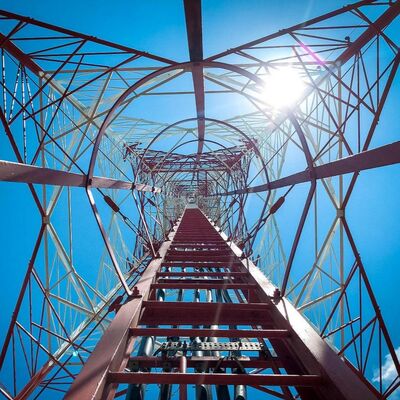

B. 사다리

• 목적: 탑에 설치, 검사 또는 수리를 위해 플랫폼, 장비 또는 상부 섹션에 도달하기 위해 탑을 올라갈 수 있도록 작업자를 허용하는 전용 안전 접근 시스템.
• 디자인 특성: 내구성 및 경식 저항성 을 위해 가루화 된 강철 으로 제작 되어 있으며, 편안 한 등반을 위해 균일하게 배열 된 계단 (산업 안전 표준 에 따라) 을 갖추고 있습니다.추락 중지 시스템 (e등대는 탑의 다리 또는 격자 트레이스에 수직으로 고정되어 안전하고 안정적인 경로를 보장합니다.
• 준수: 안전 규정 및 산업 표준 (예를 들어, TIA/EIA-222-G/F) 에 따라 설계되었으며, 수직 접근 중 근로자 보호를 우선적으로 제공합니다.

플랫폼과 사다리는 함께 높은 고도의 장비와 부품에 안전하고 효율적으로 접근하여 지속적인 운영과 유지보수를 지원함으로써 타워의 사용성을 향상시킵니다.

- 네

진료각형 철탑 시험

가연은 4발각의 각성 철망 타워의 중요한 표면 처리입니다.외관의 열악한 조건에 견딜 수 있는 장기적인 경화 저항성을 제공하며 타워의 사용 수명을 20년 이상 연장합니다.아래는 그 진압 테스트의 단순화된 개요입니다:

1주요 테스트 목표

• 내구성 있는 부식 보호를 위해 충분한 코팅 두께를 보장합니다.
• 진크 코팅의 균일성 및 강한 접착력을 확인합니다 (피싱 / 껍질을 벗겨내는 것을 방지합니다).
• 결정적인 결함 (예를 들어, 비친 철, 균열, 구멍) 을 확인합니다.
• 국제 표준 (ASTM A123, ISO 1461) 을 준수합니다.

2주요 시험 방법 (공장 및 설치 후 수행)

• 코팅 두께: 자기 두께 측정기 (파괴적이지 않은) 또는 마이크로미터 (만 샘플 파괴); 최소 85~120μm (험한 환경에 더 두꺼운).
• 합병성: 굽기 시험 (180°), 망치 시험 또는 칼 횡단 턱 시험
• 시각 검사: 비친 강철, 균열, 불규칙한 아연 축적 또는 오염을 확인합니다. 작은 불규칙은 영향을 미치지 않는 경우 허용됩니다.
• 부식 저항성: 소금 스프레이 시험 (ASTM B117/ISO 9227) 100~500시간 동안 (붉은 노화에 저항한다); 선택적으로 장시간 현장 노출.
• 선택적 화학 분석: AAS/XRF ≥98% 진크 순도를 확인하고 불순물을 탐지합니다.

3준수 표준

ASTM (A123, B117, A572), ISO (1461, 9227, 898), 타워 설계 코드 (TIA/EIA-222-G/F) 및 지역 규정을 준수합니다.

4설치 후 점검

• 중요한 관절에서 두께를 다시 측정합니다.
• 손상 (물룩, 덩어리) 을 검사 하고 필요하다면 아연 함유 된 페인트 를 사용 한다.
• 볼트 구멍과 고도로 마모되는 부위의 코팅 무결성을 확인합니다.

이 테스트는 가연 코팅의 신뢰성을 보장하고 인프라 응용 프로그램에서 타워의 성능을 지원합니다.

더 많은 정보를 받으려면 여기를 클릭하세요!!!!!!

포장 및 운송

인증서

- 네더 많은 정보를 받으려면 여기를 클릭하세요!!!!!!

맞춤형 제품 종류와 장점

자부족 탑 
자기 지원 타워는 일반적으로 3leg 또는 4leg 타워, 그리고 그것의 재료는 강철 파이프 또는 각 강철입니다.그리고 각철 타워는 견과류와 볼트로 연결되어 있습니다..
특징:
1작은 바람의 부하 계수, 강한 바람 저항
2- 토지 자원을 절약하고 편리한 위치
편리한 운송 및 설치

파이프 스틸 타워
튜브 타워는 철강 파이프로 만든 타워 기둥과 삼각형 모양의 타워 보드 섹션을 가진 자부지 높은 철강 구조를 의미합니다.그것의 주요 특징은 세 개의 튜브 타워 기둥이 철강 파이프로 만들어지고 타워 몸의 섹션은 삼각형 모양입니다, 그것은 각철과 다른 고층 철강 구조입니다.

모노폴 타워

모노폴 타워는 일반적으로 사용되는 유형으로, 아름다운 외관, 9에서 18 평방 미터의 작은 면적을 덮고, 비용 효율적이며, 대부분의 건설에 의해 채택됩니다.타워 몸 더 합리적인 섹션을 채택, 고강도 볼트 또는 겹치기 (슬라이드 연결) 를 통해 연결됩니다. 그것은 쉽게 설치 할 수있는 특성을 가지고 있으며 다양한 복잡한 현장 사이트에 적응 할 수 있습니다.

가이드 타워 
가이드 타워는 새로운 외모를 가지고 있으며, 그 가장 큰 특징은 철 가이드 와이어를 사용하여 강화됩니다. 가이드 타워는 경제적이고 실용적인 일반적인 통신 타워입니다.다른 것 보다 가볍고 저렴합니다.넓은 지리적 지역에 매우 적합합니다.

경비탑
감시탑은 주로 주변 환경을 관찰하는 데 사용되는 다기능 건물이며 여러 분야에서 중요한 역할을합니다.그 디자인 은 자연 환경 과의 조화 와 화합 을 강조 한다관측탑은 일반적으로 탑체, 플랫폼, 탑, 사다리들로 구성됩니다.콤팩트하고 내구성 있는 구조로.

은폐 된 나무 탑
위장 트리 타워는 또한 바이오닉 트리 타워의 인공 나무의 일종입니다. 실제 나무와 같은 밑에 있고,공원과 광장, 그것은 자연의 일부가 될 것입니다.
특징:
1멋진 구조와 멋진 외모
2강한 구조적 안정성 및 긴 작동 수명
3작은 면적과 큰 경제적 효과.

우리 서비스

JIAYAO CO., LTD.는 전문 통신 타워 제조업체이며 ISO9001에 의해 승인되었습니다. 우리는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다.많은 제품이 미국으로 수출되었습니다., 유럽 및 다른 55개의 다른 카운티.
우리는 각 철탑, 튜브 철탑, 독점 탑, 소나무 탑, guyed 탑과 경비탑의 설계 및 제조에 전문. 우리의 부서에는 디자인, R & D, 검사,실험실, QC, 감전 및 철강 타워 부서. 우리의 원료는 중국의 유명한 철강 공장: HBIS 그룹, 바오우 철강 그룹, 쇼강 그룹에서 온다.
