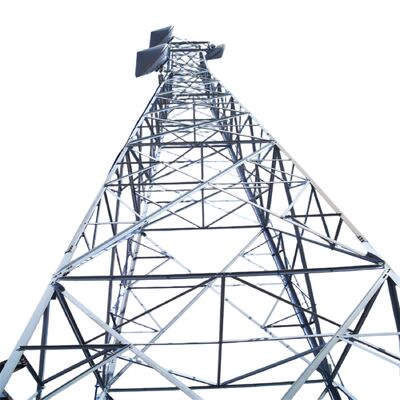

견고한 구조와 국제 디자인 코드 준수를 특징으로 하는 통신용으로 설계된 강철 타워 4개 다리가 있는 각도 강철 타워

JIAYAO CO.,LID

무엇인가요?4각 강철 격자 타워는 무엇인가요??

4각 강철 격자 타워는 중요한 인프라 지원을 위해 설계된 독립형 고강도 강철 구조물입니다. 사각형 기반의 4개의 다리 프레임과 격자형 연결이 특징이며, 전 세계적으로 통신, 전력 전송 및 기타 산업 응용 분야의 신뢰할 수 있는 기반 역할을 합니다. 외부 와이어에 의존하는 가이 타워와 달리, 이 자체 지지형 디자인은 독립적으로 서 있어 도시 지역에서 외딴 지역에 이르기까지 다양한 환경에 적응할 수 있습니다.

제품 설명

포장 세부 정보:통신 타워는 고객의 요구 사항에 따라 아연 도금 스트래핑으로 묶입니다.

배송:톈진 항구에서 결제 후 20일 이내에 배송

타워 부재: 하나의 강철 타워는 여러 묶음으로 분리됩니다.

볼트: Pacrum.lon 가방 또는 강철

4각 강철 타워의 격자 구조는 무엇입니까?

4각 강철 타워의 격자 구조는 타워의 4개의 수직 앵글 강철 다리를 연결하는 십자형, 트러스형 프레임워크입니다. 상호 연결된 강철 부재(일반적으로 앵글 강철 또는 격자 바)로 구성되어 타워 자체 무게, 장비 무게, 바람, 지진력 및 얼음 하중을 포함한 하중을 4개의 다리에 고르게 분산시키는 웹과 같은 패턴을 형성합니다. 이 구조는 타워의 전체 높이에 통합되어 타워의 테이퍼형 설계(베이스에서 더 넓고 상단에서 더 좁음)를 보완하여 구조적 무결성과 안정성을 향상시킵니다. 격자 구성은 고강도와 경량 성능의 균형을 이루어 재료 사용을 최소화하면서 극한의 환경 조건에 대한 내성과 최대 하중 지지력을 제공합니다. 또한 공기 흐름을 촉진하여 풍압을 줄이고 타워의 전반적인 안정성을 더욱 향상시킵니다.

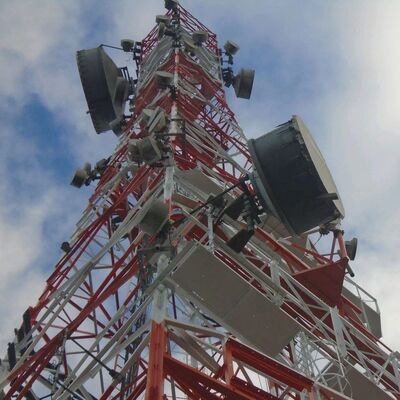

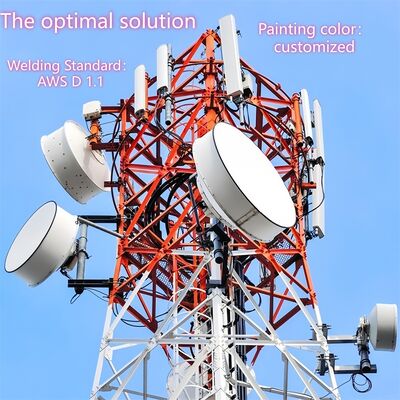

4각 강철 타워에 MW 접시를 장착하는 방법은 무엇입니까?​

4각 강철 타워에 마이크로파(MW) 접시를 장착하는 것은 체계적이고 안전 규정을 준수하는 프로세스를 따릅니다.

1. 사전 설치 준비: MW 접시의 무게(접시, 장착 브래킷 및 관련 하드웨어 포함)를 지지할 수 있도록 타워의 하중 지지 용량을 확인합니다. 장비 장착에 대한 관련 표준(예: TIA/EIA-222-G/F)을 타워의 설계가 준수하는지 확인합니다.
2. 브래킷 설치: 타워 본체 또는 장비 플랫폼의 미리 지정된 장착 지점에 전용 안테나/마이크로파 브래킷(타워와 함께 제공되거나 맞춤 제작)을 부착합니다. 이러한 브래킷은 격자 구조 또는 타워 다리에 단단히 연결되도록 고강도 볼트(ISO 898 등급 6.8/8.8 준수)를 사용하여 고정됩니다.
3. 접시 들어올리기 및 위치 지정: 크레인 또는 특수 리프팅 장비를 사용하여 MW 접시를 목표 높이(일반적으로 타워의 상단 또는 전용 장비 플랫폼)로 들어 올립니다. 접시가 의도된 지점 간 통신 경로에 맞춰져 있는지 확인합니다(필요에 따라 방위각 및 고도 조정).
4. 접시 고정: 호환 가능한 하드웨어를 사용하여 사전 설치된 브래킷에 MW 접시를 고정하고 보정된 도구로 지정된 토크로 볼트를 조입니다. 접시가 수평이고 안정적인지, 흔들림이나 움직임이 없는지 확인합니다.
5. 케이블 라우팅 및 통합: 접시의 신호 케이블을 타워의 통합 케이블 트레이를 통해 라우팅하여 환경적 손상으로부터 보호합니다. 타워 베이스 또는 중간 플랫폼에서 케이블을 적절한 장비(예: 송신기/수신기)에 연결하여 적절한 절연 및 방수를 보장합니다.
6. 최종 검사: 접시가 안전하게 장착되었는지, 브래킷이 손상되지 않았는지, 케이블이 제대로 정리되었는지 시각적으로 확인합니다. 프로세스 전반에 걸쳐 안전 프로토콜을 준수하면서 정렬 및 기능을 확인하기 위해 접시의 신호 전송을 테스트합니다.

4각 강철 타워의 주요 구조는 무엇입니까?

4각 강철 타워의 주요 구조는 안정성과 하중 지지를 위해 설계된 자체 지지형 프레임워크로, 세 가지 핵심 구성 요소로 구성됩니다.

• 4개의 수직 앵글 강철 다리: 고품질 구조용 강철(예: Q235B, Q345B, Q420; ASTM A36/A572 준수)로 제작되고 사각형 베이스 구성으로 배열된 주요 하중 지지 요소입니다. 이 다리는 타워의 총 무게(장비 및 환경 하중 포함)를 기초로 전달합니다.
• 격자 트러스 연결: 4개의 다리를 수평 및 대각선으로 연결하는 십자형 강철 부재(앵글 강철 또는 격자 바). 이 트러스 시스템은 하중을 구조물 전체에 고르게 분산시키고 강성을 향상시키며 측면력(바람, 지진 활동)에 저항하여 타워의 특징적인 격자 패턴을 형성합니다.
• 테이퍼형 프레임 설계: 타워는 베이스에서 상단으로 점차 좁아집니다(하단에서 더 넓고 상단에서 더 좁음). 하중이 가장 무거운 곳(베이스)에 재료를 집중시키고 더 높은 고도에서 풍압을 줄여 구조적 무결성을 최적화합니다.

보조 구조 요소(예: 장비 플랫폼, 등반 사다리 및 케이블 트레이)는 실용적인 기능을 지원하기 위해 주요 프레임워크에 통합되지만, 4개의 수직 다리와 격자 트러스 연결은 타워의 구조적 기반을 형성합니다.

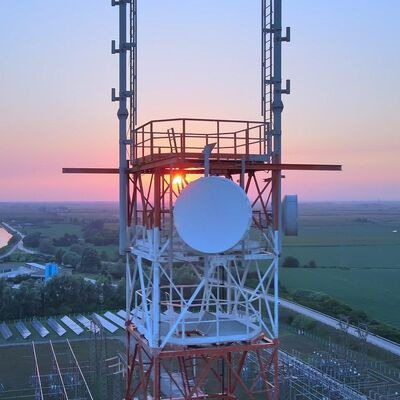

4각 강철 타워의 플랫폼, 사다리

A. 플랫폼

• 목적: 장비(예: MW 접시, 5G 안테나, 감시 장치) 및 타워 구성 요소를 설치, 유지 관리 또는 검사하기 위한 높은 안정적인 작업 공간 역할을 합니다. 또한 등반 중 작업자를 위한 안전한 휴식 지점을 제공합니다.
• 설계 특징: 일반적으로 아연 도금 강철(부식 방지를 위해 ASTM A123/ISO 1461 준수)로 제작되어 지정된 높이에서 타워의 격자 구조에 통합됩니다. 플랫폼에는 작업자 안전을 보장하기 위해 안전 난간, 미끄럼 방지 표면 및 접근 해치가 포함될 수 있습니다. 작업자, 도구 및 장비의 무게를 지지하도록 설계되어 타워의 전체 하중 지지 용량에 맞춰져 있습니다.
• 사용자 정의: 프로젝트 요구 사항에 따라 여러 높이에서 추가할 수 있습니다(예: 안테나 장착 지점 근처 또는 유지 관리를 위한 중간 타워).

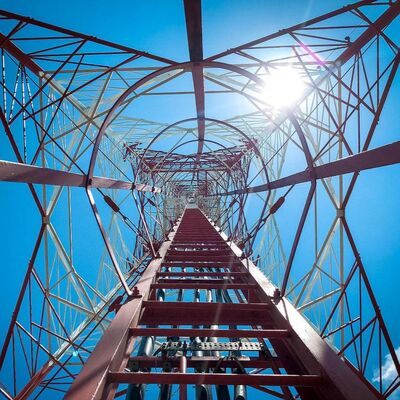

B. 사다리

• 목적: 작업자가 설치, 검사 또는 수리를 위해 플랫폼, 장비 또는 상단 섹션에 도달할 수 있도록 하는 전용 안전 접근 시스템입니다.
• 설계 특징: 내구성과 부식 방지를 위해 아연 도금 강철로 제작되었으며, 편안한 등반을 위해 균등하게 간격을 둔 렁(산업 안전 표준에 따름)이 있습니다. 주요 안전 기능에는 핸드레일, 추락 방지 시스템(예: 하네스용 케이블 가이드) 및 때로는 추락을 방지하기 위한 케이지 인클로저가 포함됩니다. 사다리는 타워의 다리 또는 격자 트러스에 수직으로 부착되어 안전하고 안정적인 경로를 보장합니다.
• 준수: 수직 접근 중 작업자 보호를 우선시하여 안전 규정 및 산업 표준(예: TIA/EIA-222-G/F)에 따라 설계되었습니다.

플랫폼과 사다리는 함께 고고도 장비 및 구성 요소에 안전하고 효율적으로 접근할 수 있도록 하여 지속적인 작동 및 유지 관리를 지원함으로써 타워의 유용성을 향상시킵니다.

​

아연 도금 앵글 강철 타워 테스트

아연 도금은 4각 강철 격자 타워에 필수적인 표면 처리로, 가혹한 실외 조건을 견디고 타워의 수명을 20년 이상 연장하는 장기적인 부식 방지 기능을 제공합니다. 다음은 아연 도금 테스트에 대한 간략한 개요입니다.

1. 핵심 테스트 목표

• 내구성이 뛰어난 부식 방지를 위해 충분한 코팅 두께를 보장합니다.
• 아연 코팅의 균일성과 강한 접착력을 확인합니다(박리/박리 방지).
• 중대한 결함(예: 노출된 강철, 균열, 구덩이)이 없는지 확인합니다.
• 국제 표준(ASTM A123, ISO 1461)을 준수합니다.

2. 주요 테스트 방법(공장 및 설치 후 수행)

• 코팅 두께: 자기 두께 게이지(비파괴) 또는 마이크로미터(샘플 전용 파괴) 사용; 최소 85~120 μm(가혹한 환경의 경우 더 두꺼움).
• 접착: 굽힘 시험(180°), 해머 시험 또는 칼 십자형 시험—코팅 분리 없음.
• 육안 검사: 노출된 강철, 균열, 불균일한 아연 축적 또는 오염을 확인합니다. 사소한 불규칙성은 영향을 미치지 않는 경우 허용됩니다.
• 내식성: 염수 분무 시험(ASTM B117/ISO 9227) 100~500시간(적색 녹 방지); 선택적 장기 현장 노출.
• 선택적 화학 분석: AAS/XRF를 사용하여 ≥98% 아연 순도를 확인하고 불순물을 감지합니다.

3. 규정 준수 표준

ASTM(A123, B117, A572), ISO(1461, 9227, 898), 타워 설계 코드(TIA/EIA-222-G/F) 및 지역 규정을 준수합니다.

4. 설치 후 현장 점검

• 중요한 조인트에서 두께를 다시 측정합니다.
• 손상(긁힘, 덴트)을 검사하고 필요한 경우 아연이 풍부한 페인트로 터치업합니다.
• 볼트 구멍 및 마모가 심한 부위에서 코팅 무결성을 확인합니다.

이 테스트는 아연 도금 코팅의 신뢰성을 보장하여 인프라 응용 분야에서 타워의 성능을 지원합니다.

자세한 내용은 여기를 클릭하십시오!!!!!!

포장 및 배송

인증서

​자세한 내용은 여기를 클릭하십시오!!!!!!

맞춤형 제품 유형 및 장점

자체 지지 타워 
자체 지지 타워는 일반적으로 3다리 또는 4다리 타워이며 재료는 강철 파이프 또는 앵글 강철입니다. 연결의 경우 튜브 타워는 플랜지로 연결되고 앵글 강철 타워는 너트와 볼트로 연결됩니다. 
특징: 
1. 작은 풍하중 계수, 강한 내풍성. 
2. 토지 자원 절약, 편리한 위치. 
편리한 운송 및 설치. 

파이프 강철 타워
튜브 타워는 강철 파이프로 만들어진 타워 기둥과 삼각형 모양의 타워 본체를 가진 자체 지지형 고층 강철 구조물을 말합니다. 주요 특징은 세 개의 튜브 타워 기둥이 강철 파이프로 만들어지고 타워 본체 단면이 삼각형 모양이라는 점으로, 앵글 강철과 다른 고층 강철 구조물입니다.

모노폴 타워

모노폴 타워는 일반적으로 사용되는 유형으로, 외관이 아름답고 9~18제곱미터의 작은 면적을 차지하며 비용 효율적이며 대부분의 건설에서 채택됩니다. 타워 본체는 고강도 볼트 또는 겹침(슬립 연결)을 통해 연결되는 더 합리적인 단면을 채택합니다. 설치가 쉽고 다양한 복잡한 현장 환경에 적응할 수 있는 특징이 있습니다.

가이 타워 
가이 타워는 새로운 외관을 가지고 있으며, 가장 큰 특징은 강철 가이 와이어를 사용하여 강화된다는 것입니다. 가이 타워는 경제적이고 실용적인 일반적인 유형의 통신 타워입니다. 다른 타워보다 가볍고 저렴합니다. 지리적으로 넓은 지역에 매우 적합합니다. 

경비 타워
감시탑은 주변 환경을 관찰하는 데 주로 사용되는 다기능 건물로 여러 분야에서 중요한 역할을 합니다. 디자인은 자연 환경과의 조화와 통일을 강조하며, 건축 양식은 일반적으로 주변 환경과 조화를 이룹니다. 관측탑은 일반적으로 타워 본체, 플랫폼, 타워 및 사다리로 구성되며, 구조가 콤팩트하고 내구성이 뛰어납니다.

위장 트리 타워
위장 트리 타워는 실제 나무와 같은 기지 위에 있는 Bionic 트리 타워의 일종의 인공 나무이기도 하며, 세심한 디자인을 더하면 관광 지역, 공원 및 광장의 실제 나무 사이에 배치될 때 자연의 일부가 됩니다. 
특징: 
1. 정교한 구조와 화려한 외관. 
2. 강력한 구조적 안정성과 긴 수명. 
3. 작은 면적과 큰 경제적 효과.

저희 서비스

JIAYAO CO., LTD.는 전문 통신 타워 제조업체이며 ISO9001의 승인을 받았습니다. 당사는 고객에게 가장 최적화된 솔루션과 최고의 통신 타워를 제공하기 위해 최선을 다하고 있습니다. 많은 제품이 미국, 유럽 및 기타 55개국으로 수출되었습니다.
당사는 앵글 강철 타워, 튜브 강철 타워, 모노폴 타워, 소나무 타워, 가이 타워 및 경비 타워의 설계 및 제조를 전문으로 합니다. 당사 부서에는 설계, R&D, 검사, 실험실, QC, 아연 도금 및 강철 타워 부서가 포함됩니다. 당사의 원자재는 중국의 유명 제철소인 HBIS Group, Baowu Steel Group, Shougang Group에서 공급됩니다.
​

필요하시면 24시간 언제든지 환영합니다!
