제품 상세 정보:
접촉
지금 챗팅하세요
|
| 기준: | GB / ANSI / TIA-222-G | 재료: | ASTM A36 A572 Gr50 |
|---|---|---|---|
| 인증: | ISO9001:2008 COC | 아연 도금 표준: | ASTM A123/ ISO 1461년 |
| 용접: | AWS Ｄ 1.1 | 제품명: | 화재 감시탑 |
| 키: | 5-80m | 풍속: | ≥60m/s |
| 서비스 수명: | 20-50 년 | 기본: | 등급 8.8/6.8/4.8 |
| 디자인 코드: | ANSI/TIA-222-G/H/F, EN 1991-1-4 및 EN 1993-3-1 | 제조사: | 통신탑 제조사 |

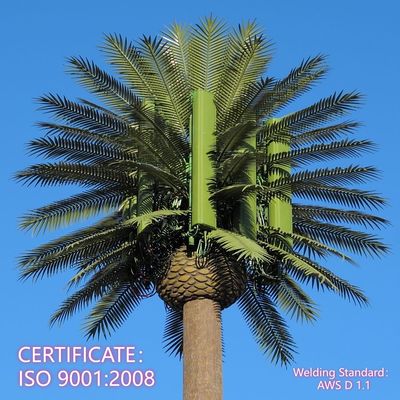

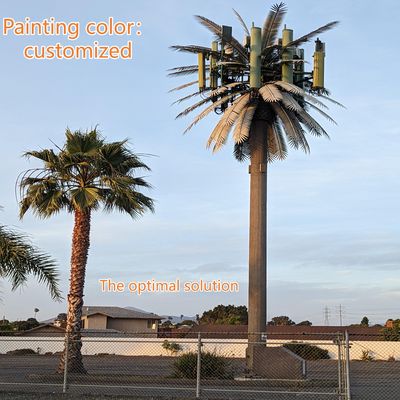

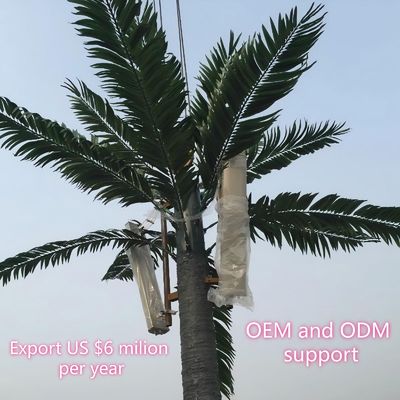

| 강조하다: | 태양 전력 바이오닉 트리 타워,맞춤형 디자인 멀티 안테나 타워,도시 엣지 네트워크 바이오닉 타워 |
||
JIAYAO CO., LTD.
1. 사양
| 설계 | ||
| 1. 설계 코드 |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| 구조 강철 | ||
| 2. 등급 | 연강 | 고장력 강 |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 0.5 ~1.0도 @ 작동 속도 | |
| 5. 인장 강도 (Mpa) | 360~510 | 470~630 |
| 6. 항복 강도 (t≤16mm) (Mpa) | 355 | 235 |
| 7. 연신율 (%) | 20 | 24 |
| 8. 충격 강도 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 & 너트 | ||
| 9. 등급 | Grade 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 실드 아크 용접 & 잠호 아크 용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 강철 단면의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
1. 타워 구조가 일체형입니까?
아니요, 고객의 요청에 따라 설계 및 제작할 수 있습니다.
2. 제조업체 또는 무역 회사?
당사는 제조업체이며 자체 공장을 보유하고 있으며, 저희 공장 방문을 환영합니다.
3. 배송 시간?
일반적으로 20일 이내입니다. 그리고 구매자의 요청에 따라 제품을 생산하고 배송합니다.
| 설계 | ||
| 1. 설계 코드 | TIA/EIA-222-G/F | |
| 구조 강철 | ||
| 2. 등급 | 연강 | 고장력 강 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 처짐 | 0.5 ~1.0도 @ 작동 속도 | |
| 5. 인장 강도 (Mpa) | 360~510 | 470~630 |
| 6. 항복 강도 (t≤16mm) (Mpa) | 355 | 235 |
| 7. 연신율 (%) | 20 | 24 |
| 8. 충격 강도 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| 볼트 & 너트 | ||
| 9. 등급 | Grade 4.8, 6.8, 8.8 | |
| 10. 기계적 특성 표준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 너트 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수 표준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 너트 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 실드 아크 용접 & 잠호 아크 용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 마킹 | ||
| 14. 부재 마킹 방법 | 유압 프레스 스탬핑 | |
| 아연 도금 | ||
| 15. 강철 단면의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 16. 볼트 및 너트의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
담당자: Eric.Jia
전화 번호: +86-13903181586
